Такой самолёт я строю-2

Сообщений 1 страница 40 из 96

1

Када-то летал в Старичке с мужиками с Украины. У них на форуме один вирпил рассказывал, как собирал в гараже настоящий самолёт. Тема заглохла постепенно, не знаю, чем дело закончилось. Самоль был собран, тока не покрашен. На этом описание закончилось. Тема называлась "Такой самолёт я строю". В те времена я тоже решил построить самолёт, создал тему и назвал её "Такой самолёт я строю-2".
События на Украине поделили вирпильную банду на два лагеря, в связи с этим полетушки постепенно заглохли, форум то закрывался, то открывался, теперь совсем умер. И решил я скопировать свою тему и перенести её к нам. Вдруг кому будет интересно.
Ничё не менял, выкладываю, как было. Мож иногда комментарий какой добавлю.

Отредактировано Dort (2020-07-24 01:13:17)

0

2

07.01.2012.

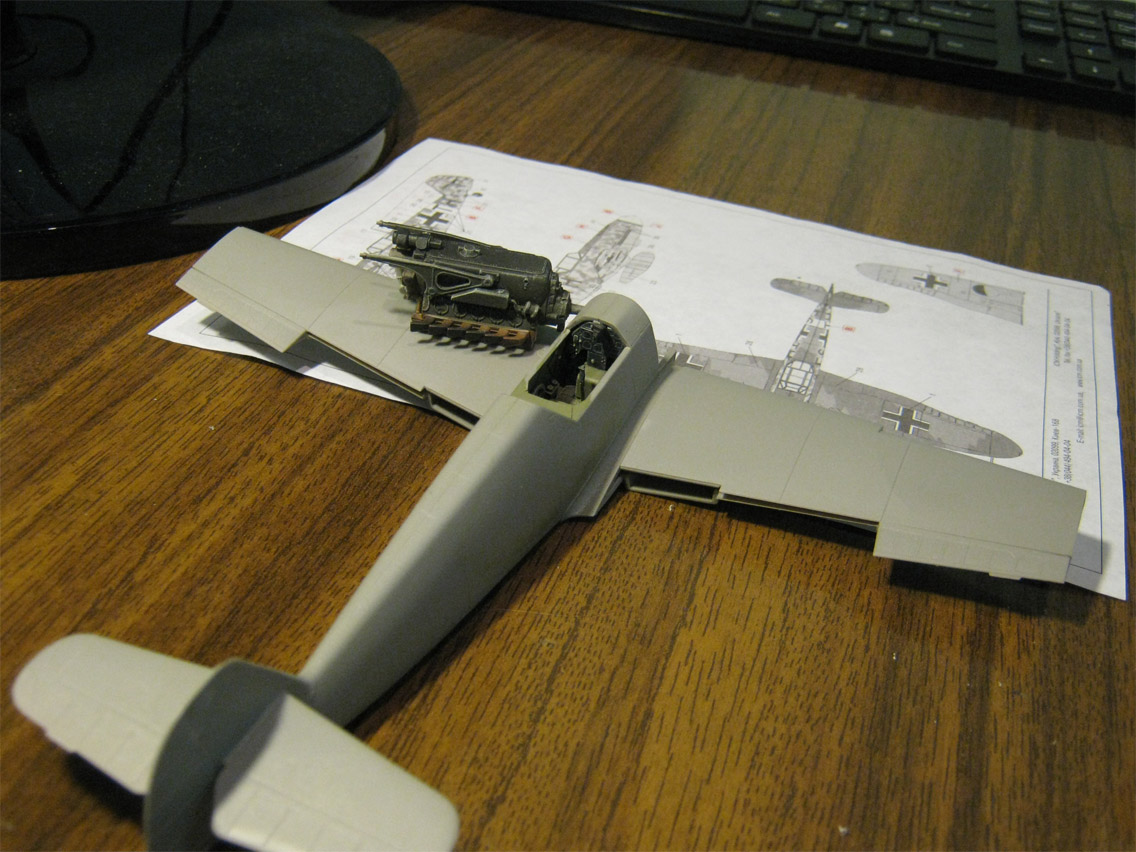

Была у меня мечта заиметь месс ф-4 в масштабе, покрупнее, чем 1:72 (када-то в школе клеил самолётики, которые тогда по 50 копеек продавались).
В интернете заказал разведчика ф-4 1:48 от ICM. Приехало оно недели за полторы. Поначалу сидел и тащился от разглядывания деталей. Ведь деталировки больше, чем в 1:72, а такую вещь я видел впервые. И тут чё-то в глаза бросилось, шо пропеллер на мессеровый не похож. Дай, думаю, погляжу в нете, что люди про данный набор пишут. Поглядел, и узнал, шо купил не фонтан, но всиравно, руки чесались.
Из-за хронического недостатка времени собиралось долго.
https://forumupload.ru/uploads/0000/0c/51/122/t216698.jpg

0

3

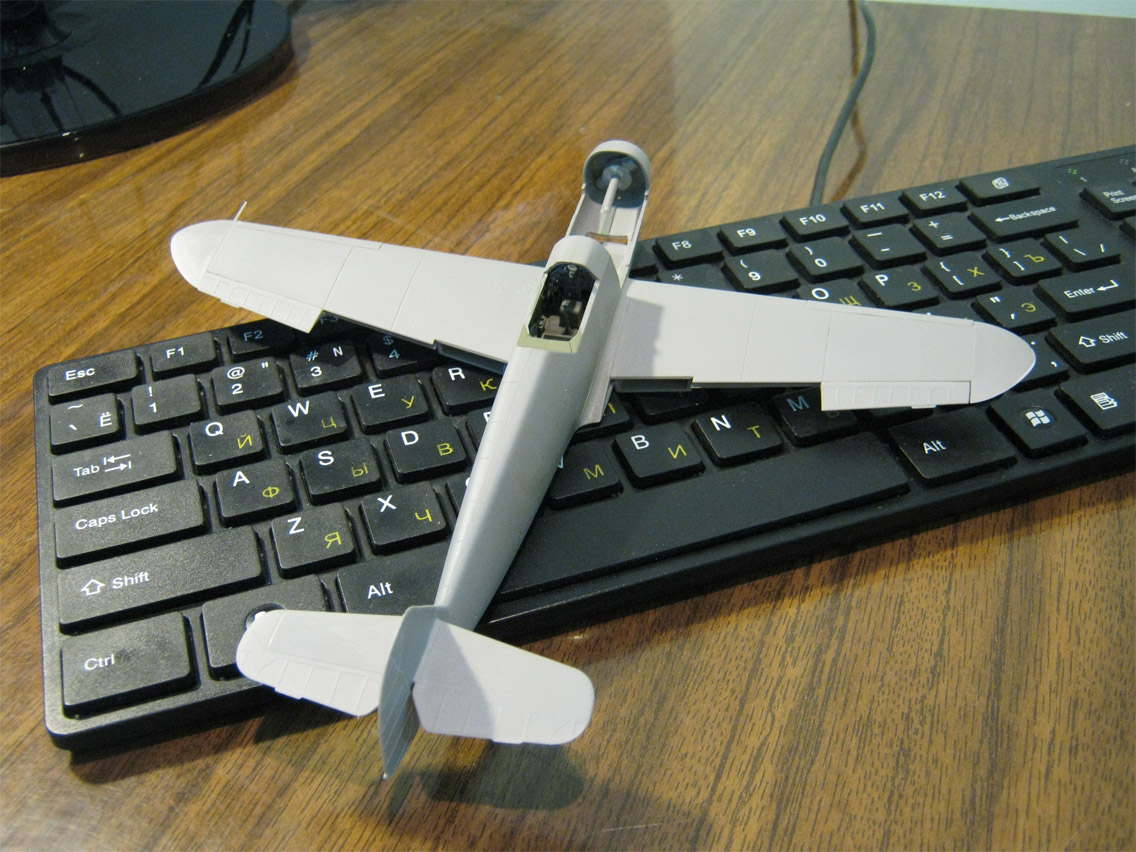

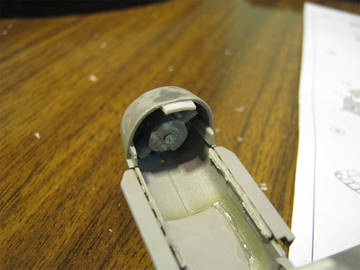

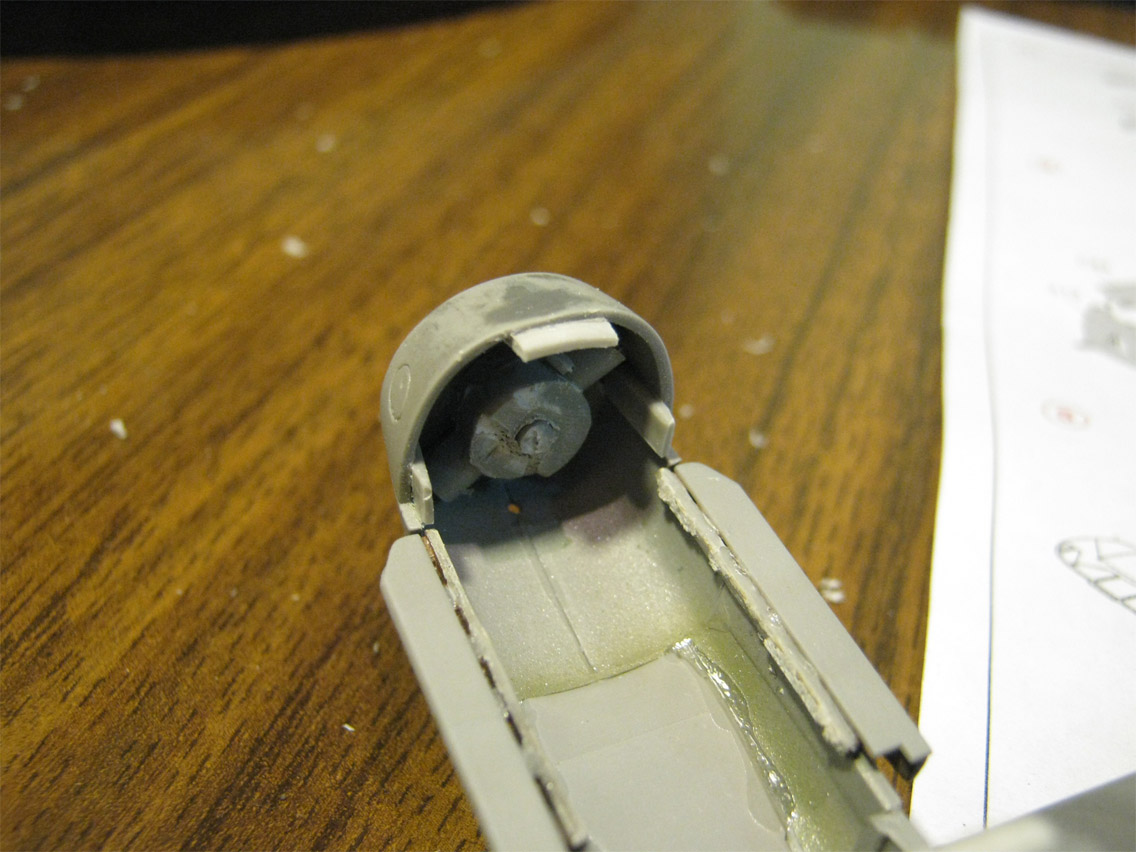

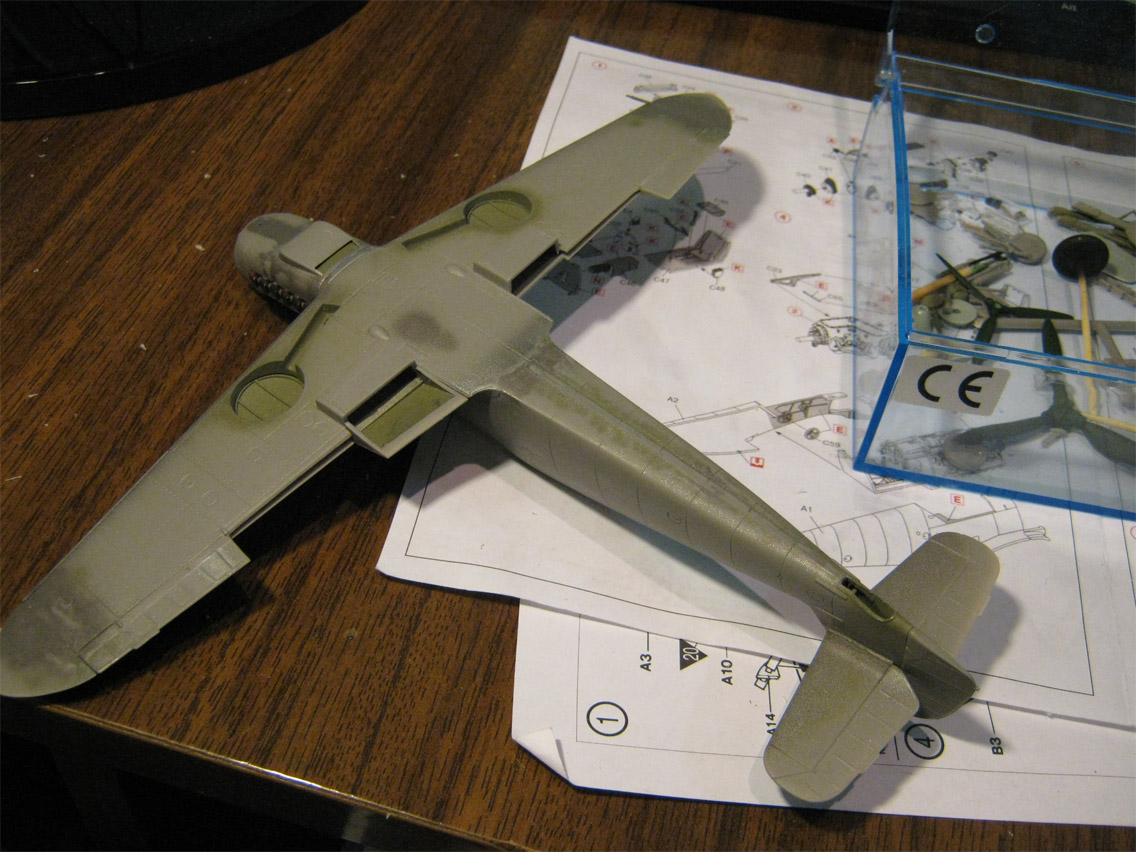

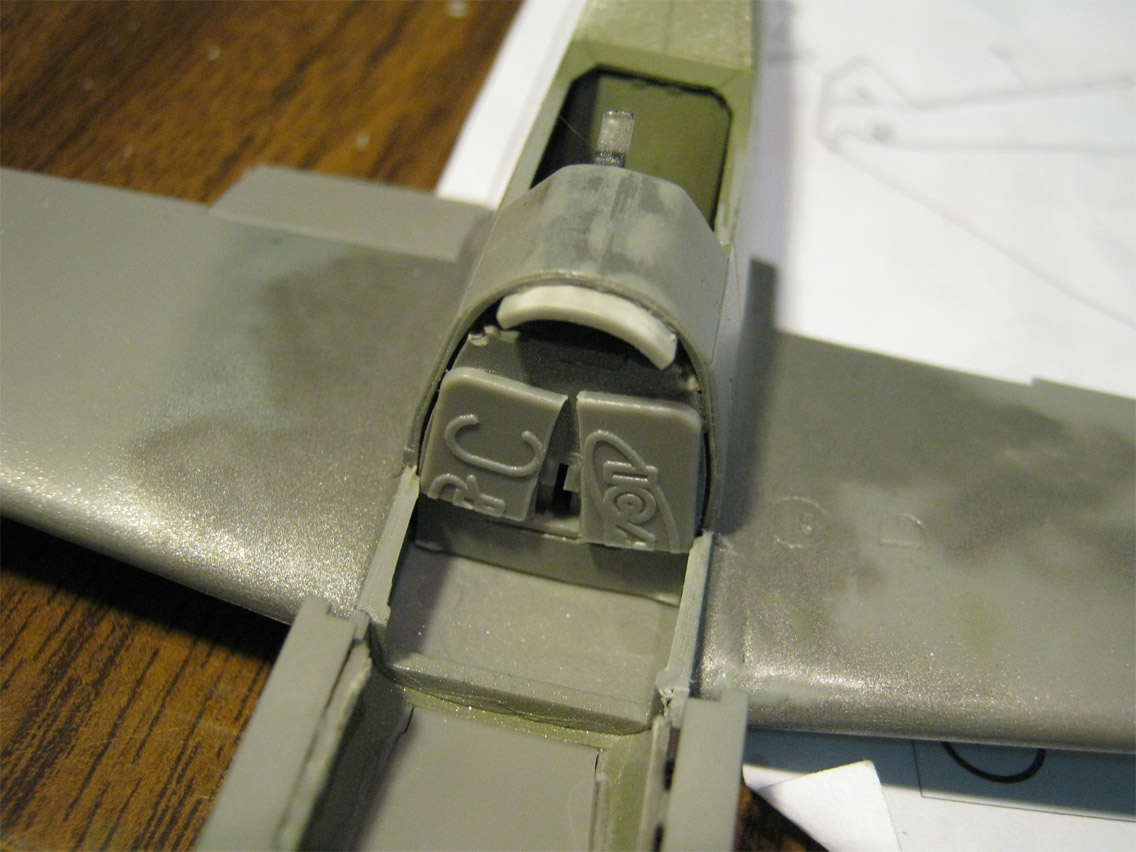

Несколько раз в голове вперемешку с матом всплывал вопрос: а интересно, они его сами када-нибудь собирали??

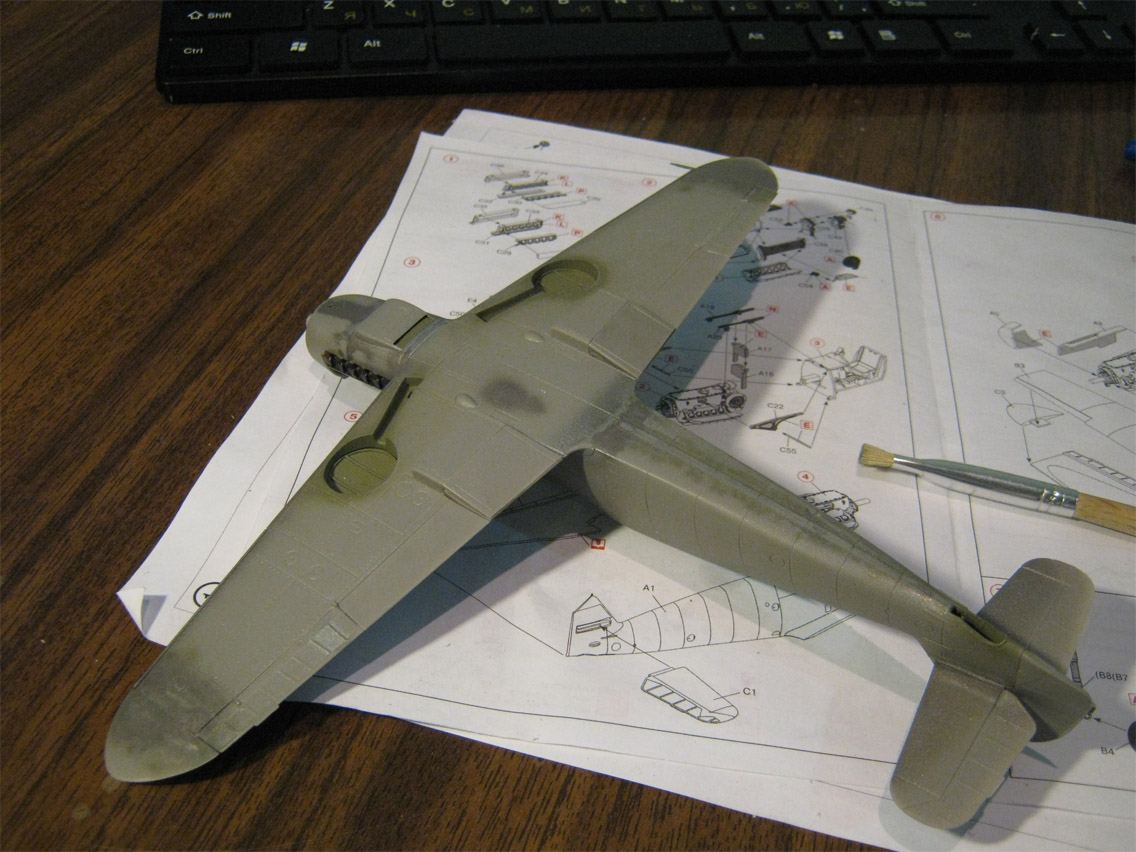

Собссна, конкретных загвоздок было немного: двигатель со своей рамой не лез, куда ему положено было; створки радиатора по одной садились замечательно, а вдвоём ну никак не хотели; верхние половинки капота ни на что не опираются, клеить наобум не стал, сделал упоры.
Створки сели на место после отпиливания и подтачивания лишних фрагментов, от мотора отчикрыжил патрубки и приклеил, куда надо, а сам мотор пошёл лесом. Ось для пропеллера сделал из литника
https://forumupload.ru/uploads/0000/0c/51/122/t133084.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t581812.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t451966.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t895141.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t17440.jpg

0

4

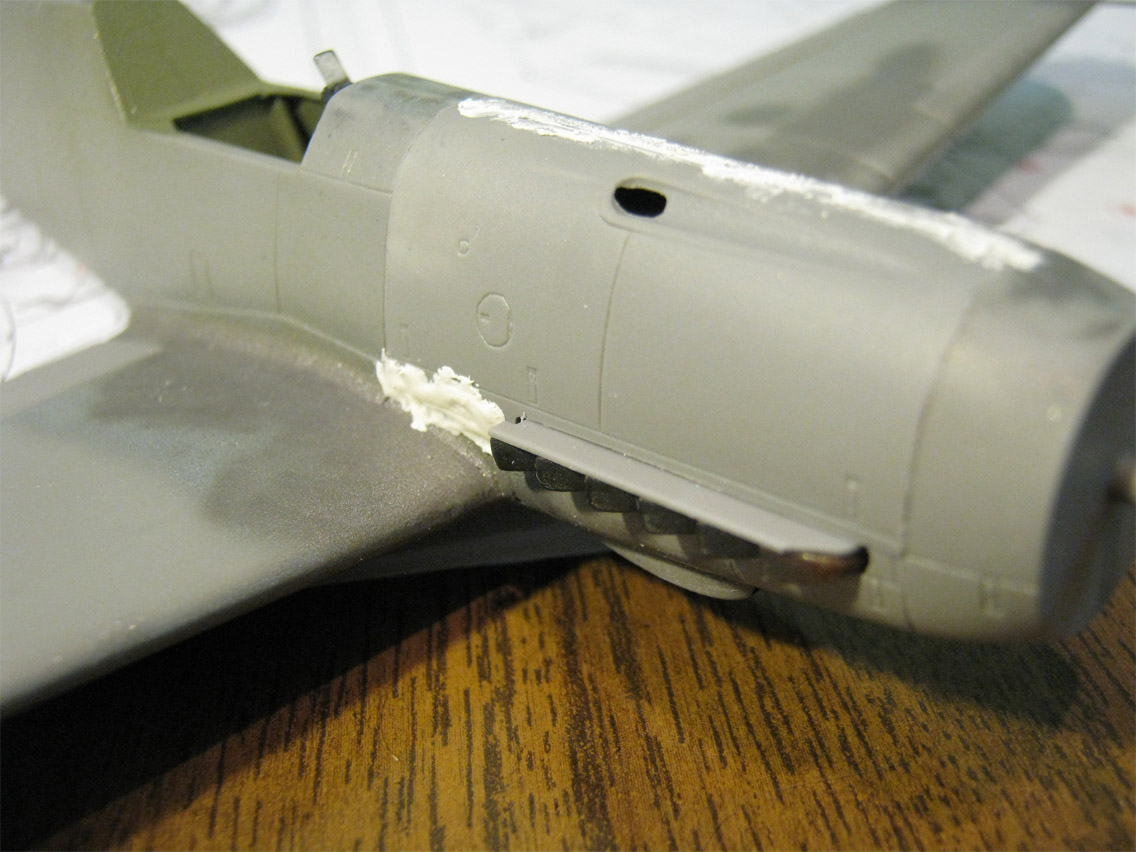

В тех же проблемных местах шпаклевал щёлочки шпатлёвкой для дерева. Шпатлёвка для моделек за углом не продаётся, а ждать долго из интернета не хотелось.
Ещё всё время боялся отломать трубку Пито. Гнул несколько раз, но она выдержала.
https://forumupload.ru/uploads/0000/0c/51/122/t32197.jpg

0

5

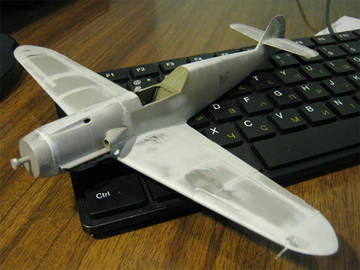

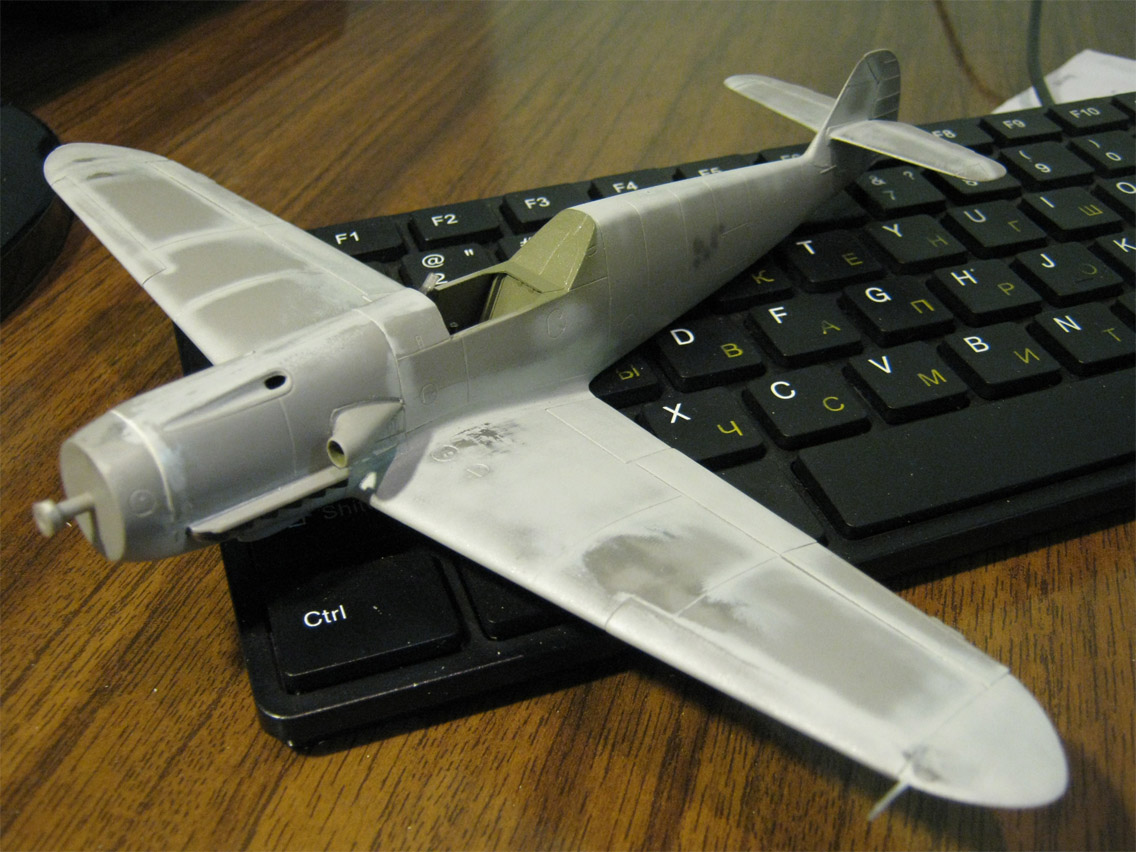

После установки кабины (красил по прилагаемой инструкции) один умный человек мне сказал, что такие мессы в такой цвет тогда уже не красились. Но разбирать не стал.https://forumupload.ru/uploads/0000/0c/51/122/t273582.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t856375.jpg

0

6

Раньше модельки никогда не красил, а специально для этого дела там же, в инете, купил китайский аэрограф и краски АКАН.
Красить было боязно, но попробовал и понравилось. Аерограф оказался как и не китайский. Удивился.

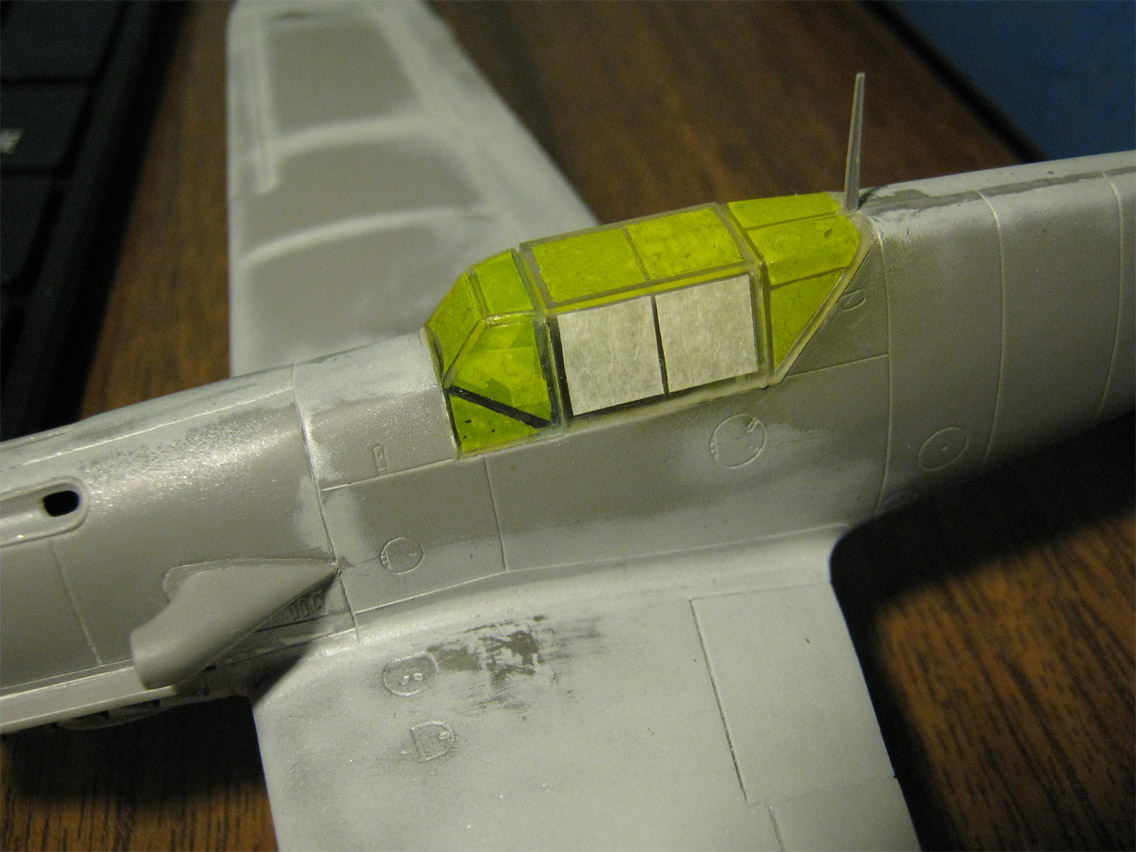

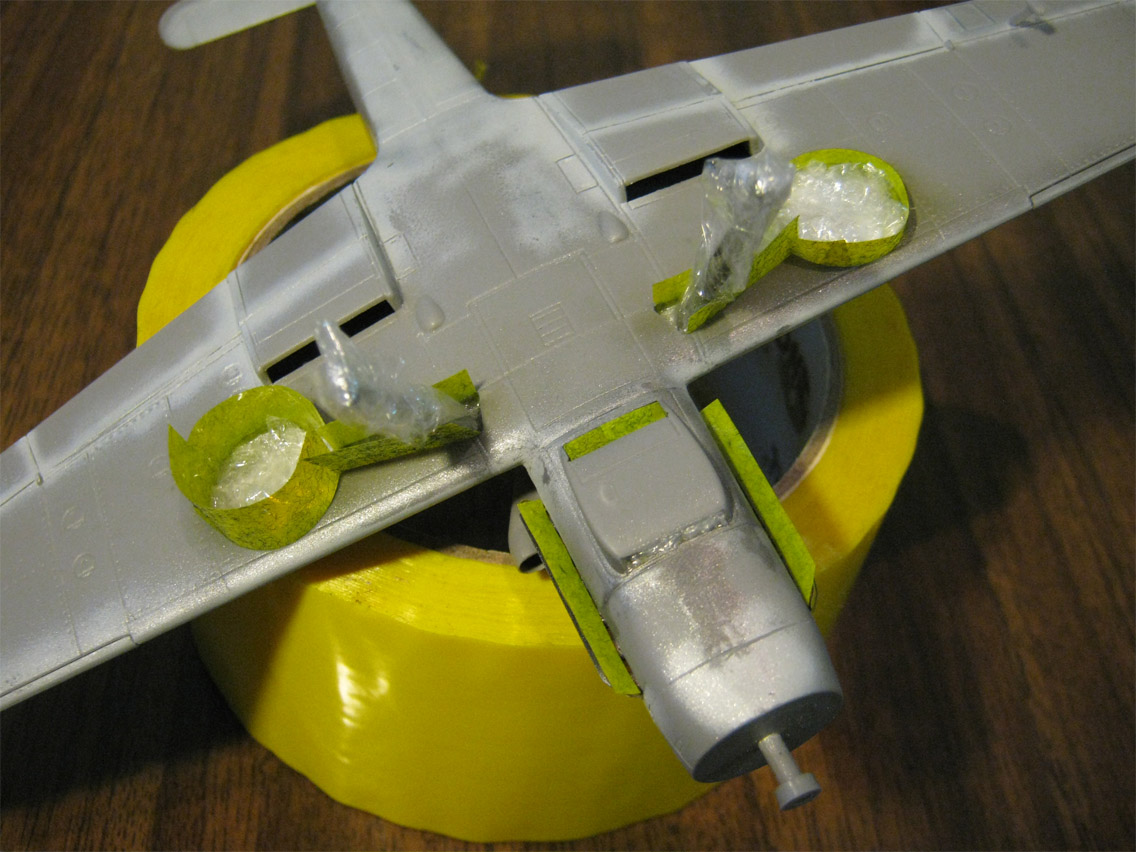

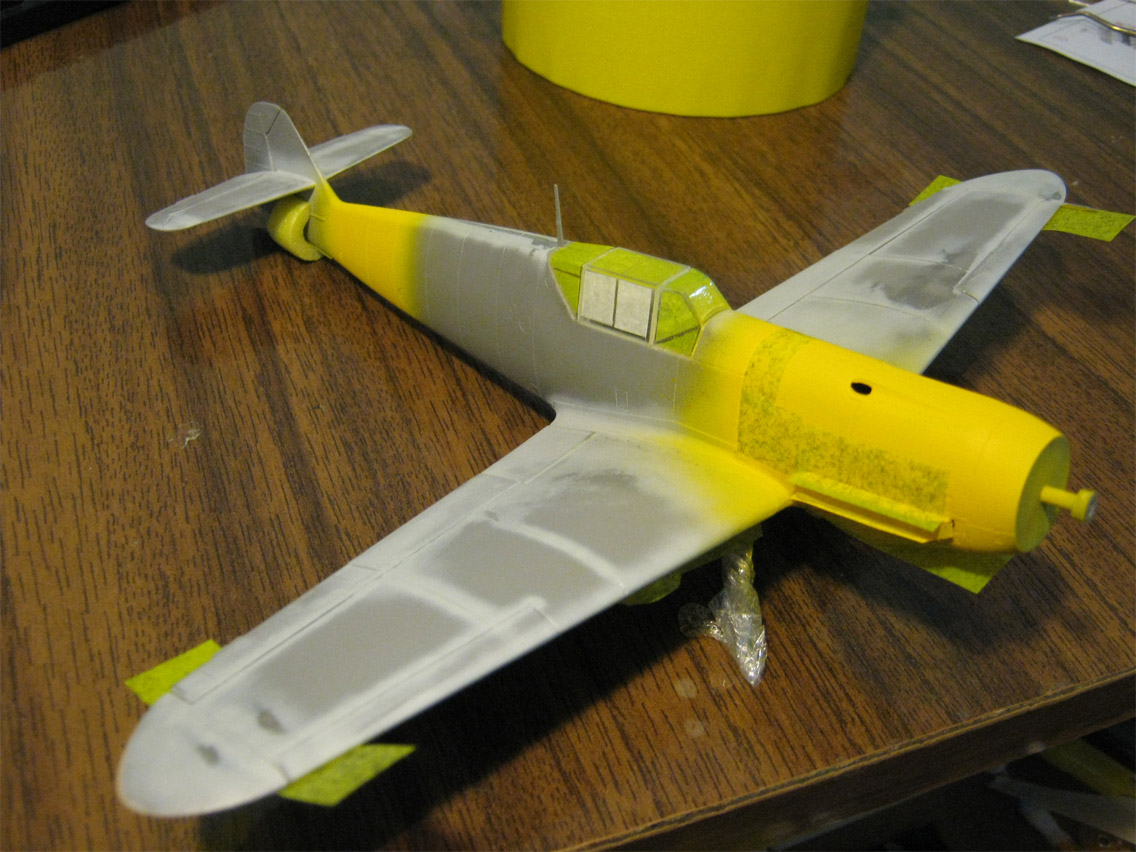

В качестве масок использовал малярный скотч и обычный, тока жёлтого цвета. На жёлтом лучше, чем на прозрачном видно, где надо обрезать. Тока сначала надо его раз 10 – 15 к джинсам приклеить и оторвать, шоб он потом вместе с краской не отдирался от самолёта.
https://forumupload.ru/uploads/0000/0c/51/122/t557851.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t226538.jpg

0

7

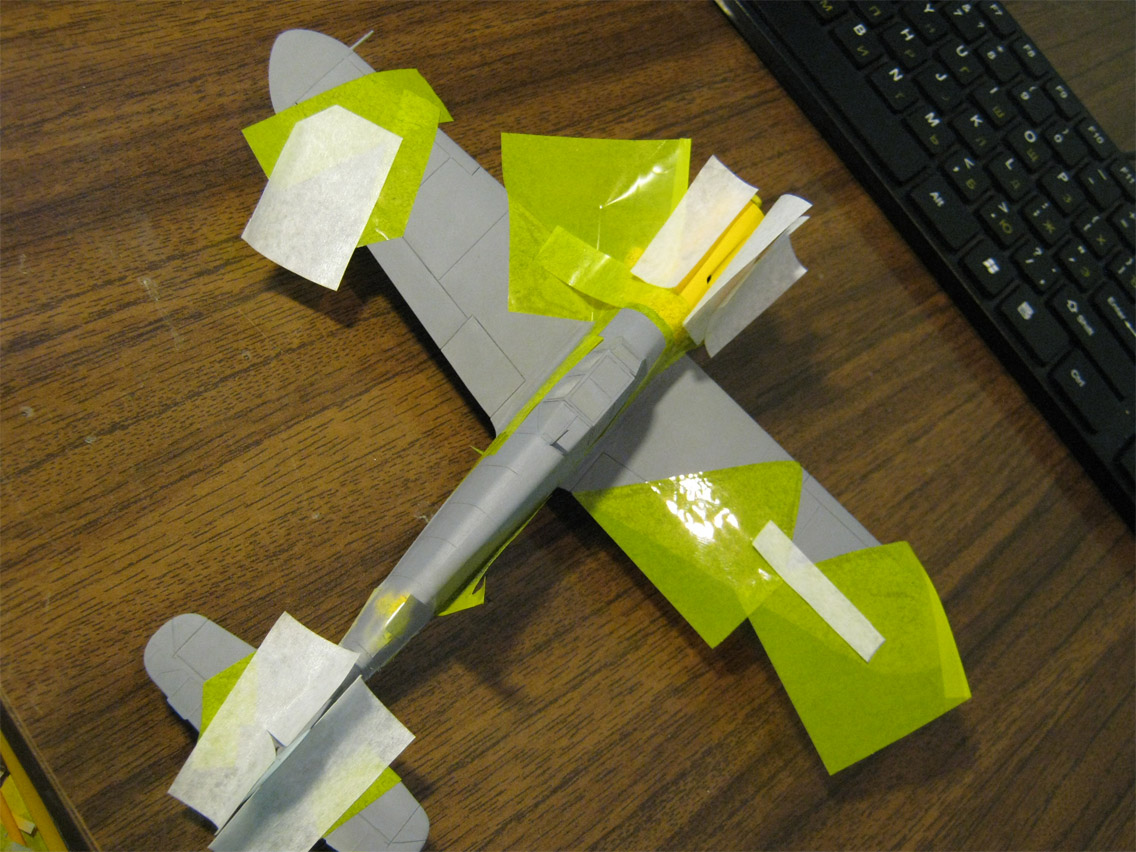

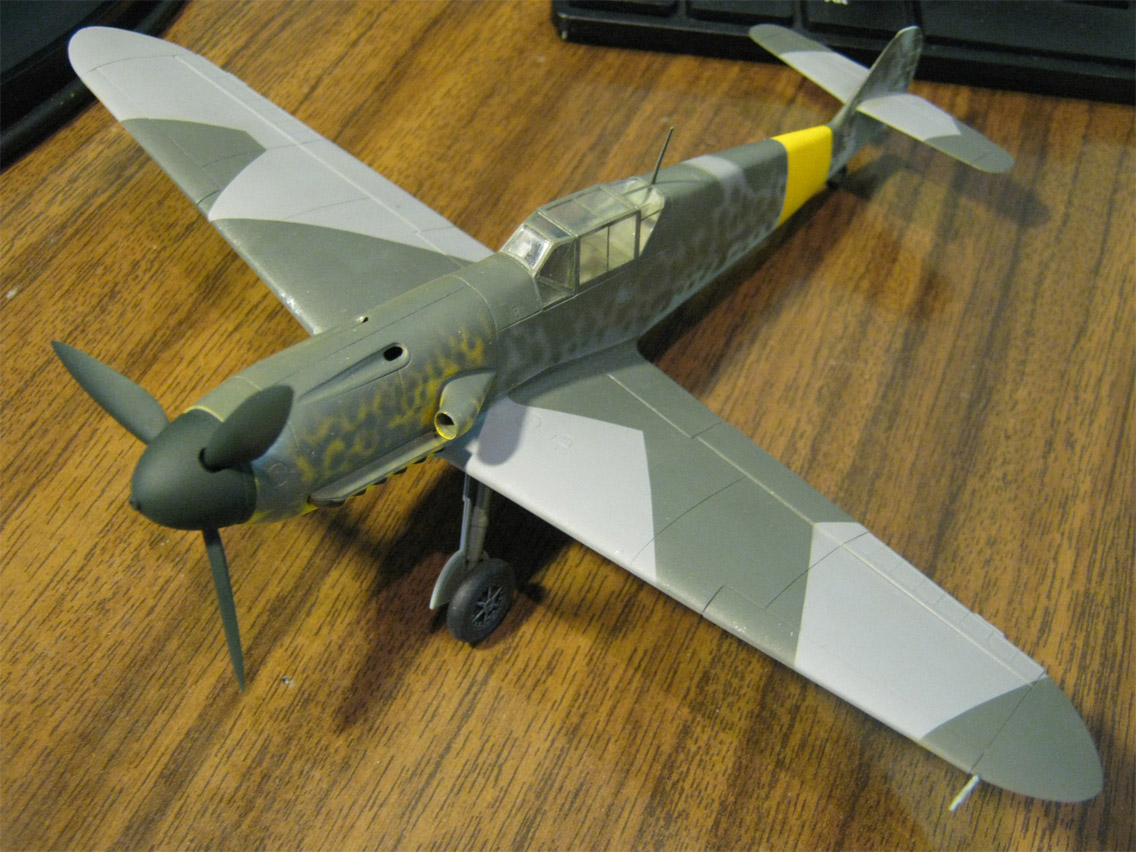

Снаружи красил в стандартные RLM 74,75,76 с жёлтыми фрагментами.https://forumupload.ru/uploads/0000/0c/51/122/t527680.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t513785.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t154488.jpg
Щас смотрю и сам с себя улыбаюсь.

0

8

В своей краевой столице ещё купил лак TAMIYA для моделей – один глянцевый, другой матовый.
Декали люди советуют клеить на глянец, покрывать им же, а потом рисовать на самоле всякий обгадинг ввиде копоти, грязи, сколов и тд., а потом крыть матом.
Декали показались толстоватыми, неохотно в неровности рельефа ложатся. Бывают, наверное, лучше.
Вот только после последнего глянца перехотелось делать обгадинг. Нарисую немного копоти от выхлопа, заматирую и фсё. Пусть будет, как тока с завода.
Пулемёты сделаю из шприцевых иголок и антенну из жениных колготок.

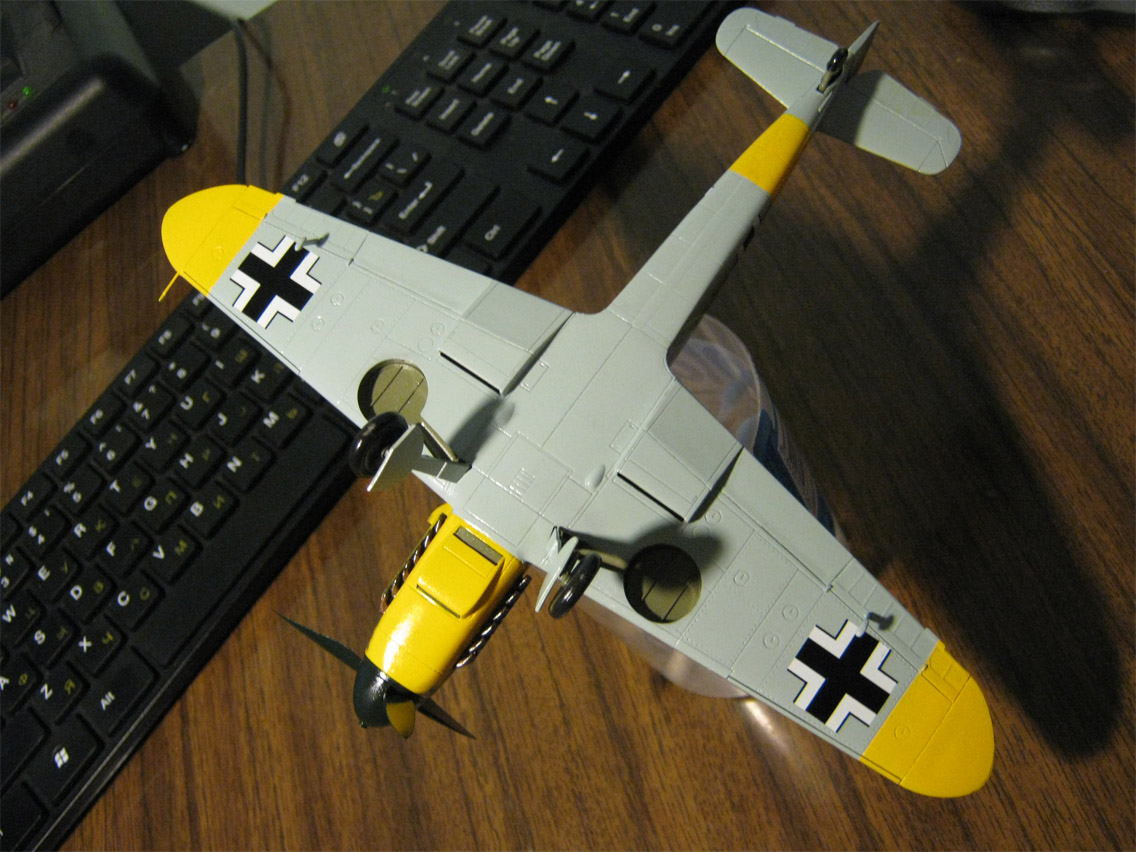

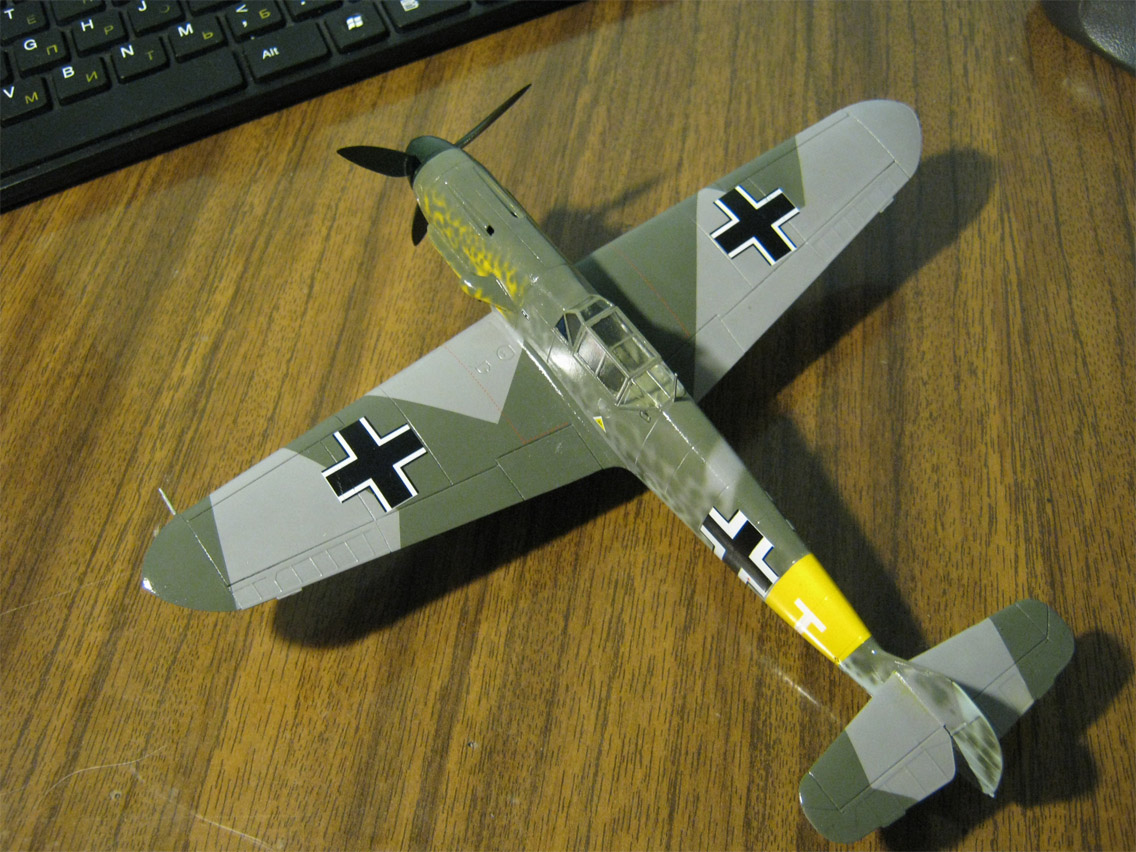

Собственно, вот. На историчность не претендую. Чисто для себя.
https://forumupload.ru/uploads/0000/0c/51/122/t478627.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t15766.jpg
http://maximodelizm.com.ua/
http://scalemodels.ru/ - на этих двух обзоры и фоты тех, кто умеет делать вещщи
http://www.plasticmodel.ru/ (тут краски и аерограф брал)
http://www.youtube.com/watch?v=yMfCLuzy ... re=related ( а тут спасибо японскому дяденьке. Он 6 серий показывает, как танк делал. По-японски я ни бельмеса, но многое и так понятно)
http://karopka.ru/forum/forum232/topic6233/ - а здесь про декали

0

9

16.06.2013.
Привет смотрящему!

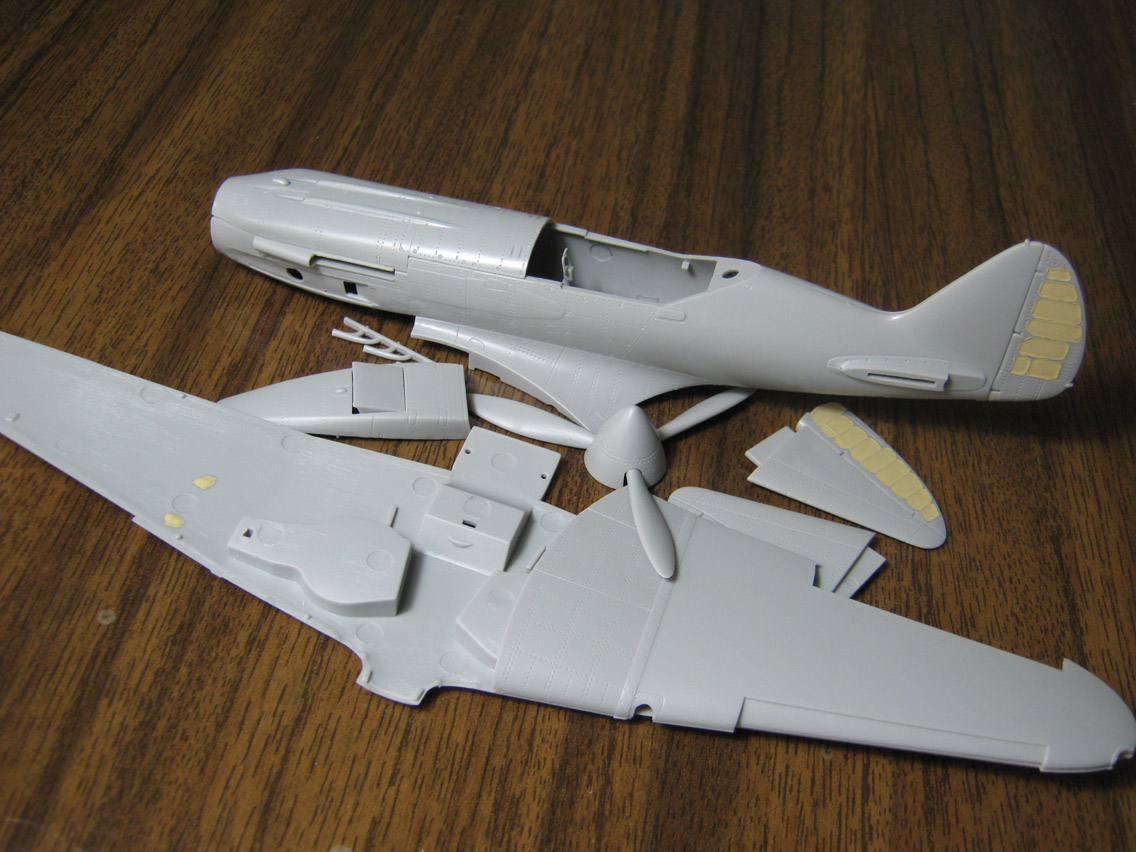

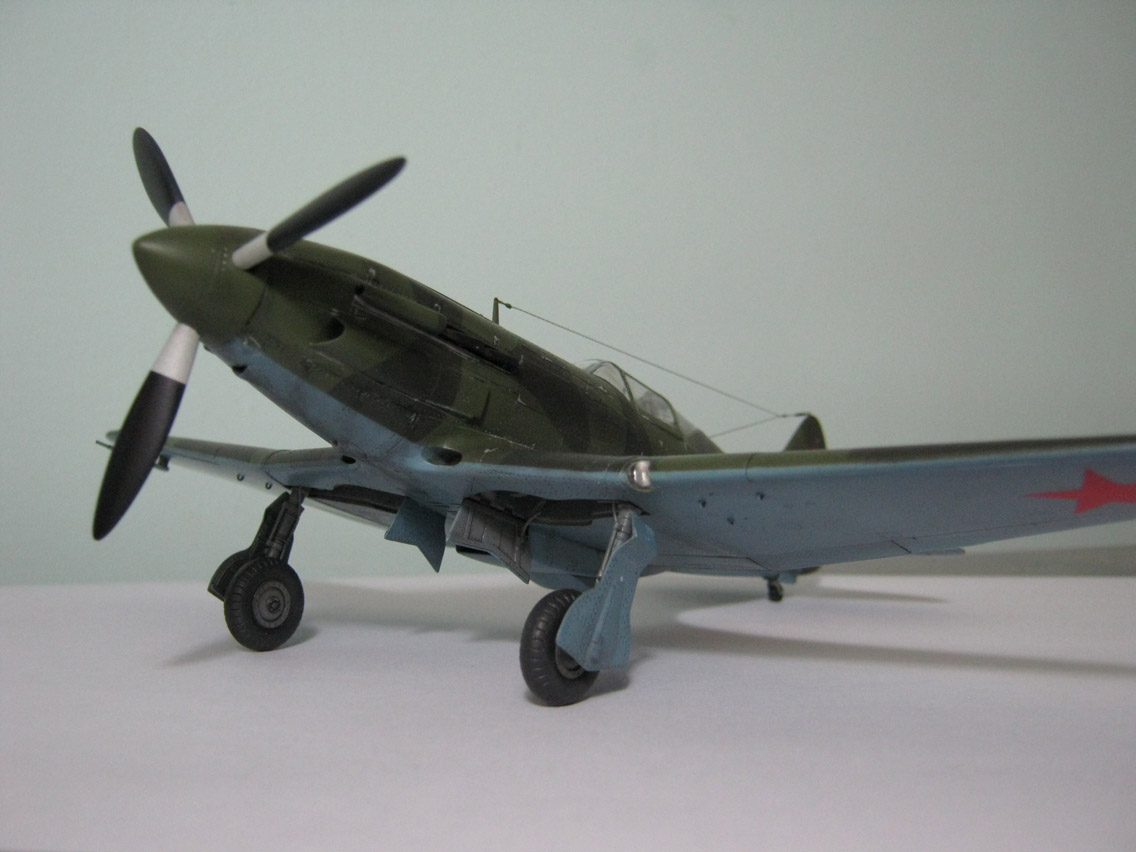

Закончил модель мигаря от фирмы Трампитер (китайцы). Строил больше года. То некада, то вдохновения нет, то ещё чё-нибудь.
Детальки складываются хорошо, кроме воздухозаборника в корне крыла.
https://forumupload.ru/uploads/0000/0c/51/122/t726504.jpg

0

10

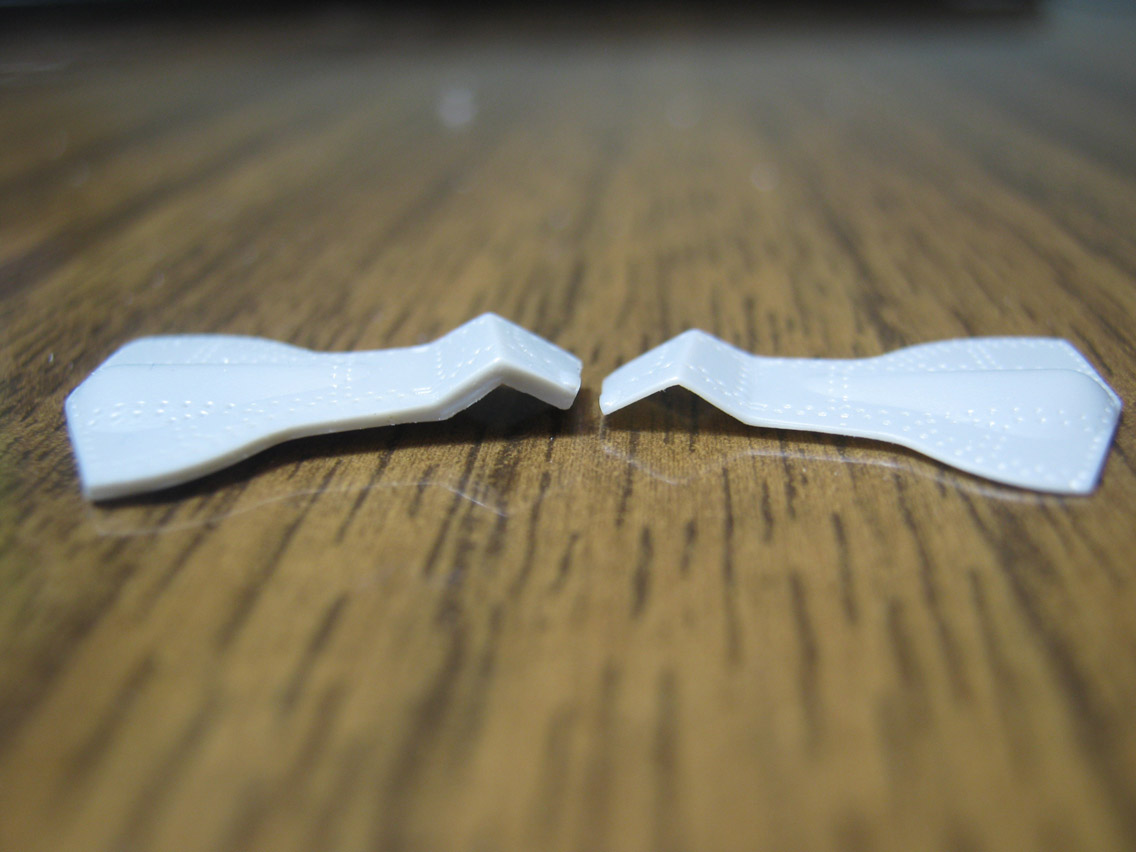

Ну а конкретно моск вынесли толстенные створки ниш шасси. Долго не мог придумать, чё с ними делать.

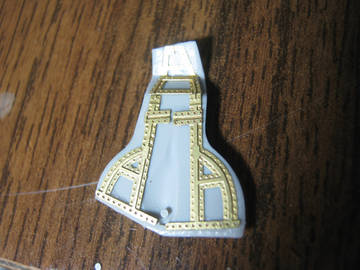

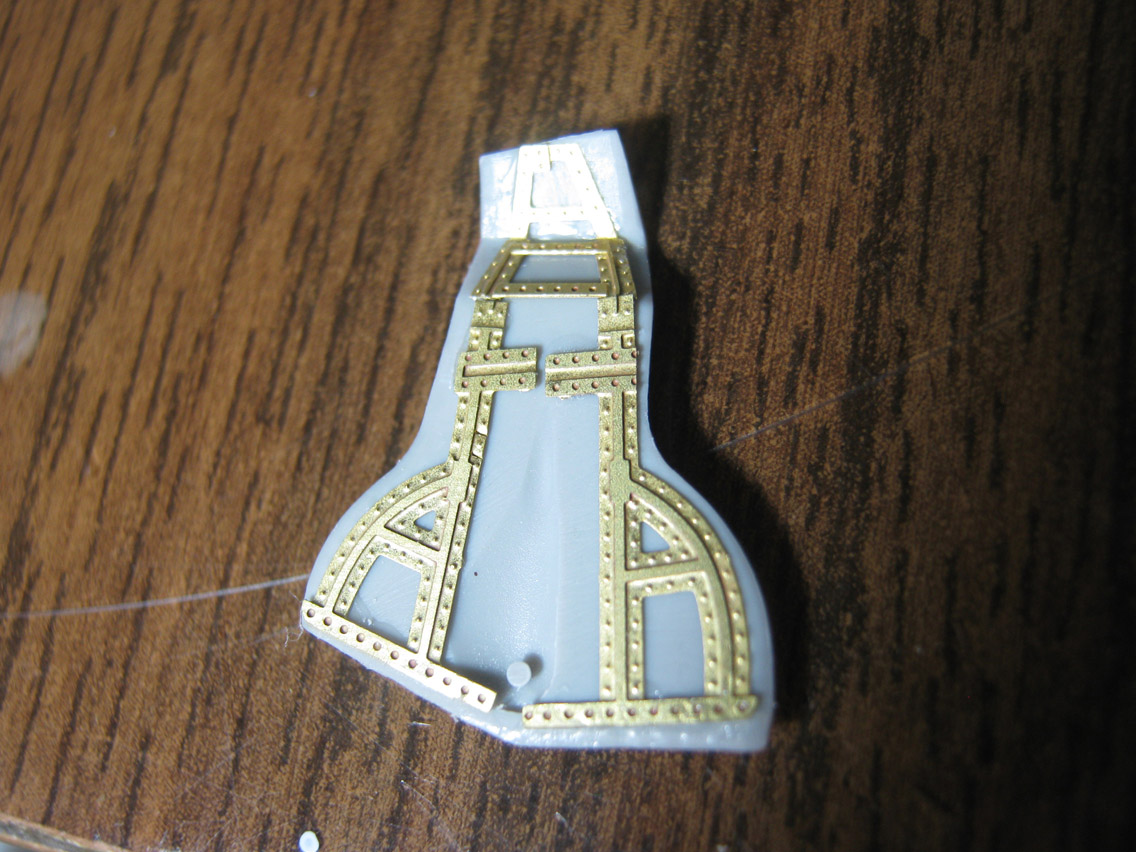

В конце концов докупил набор фототравлёных деталек и сточил их к едрене фене.
https://forumupload.ru/uploads/0000/0c/51/122/t42481.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t967951.jpg

0

11

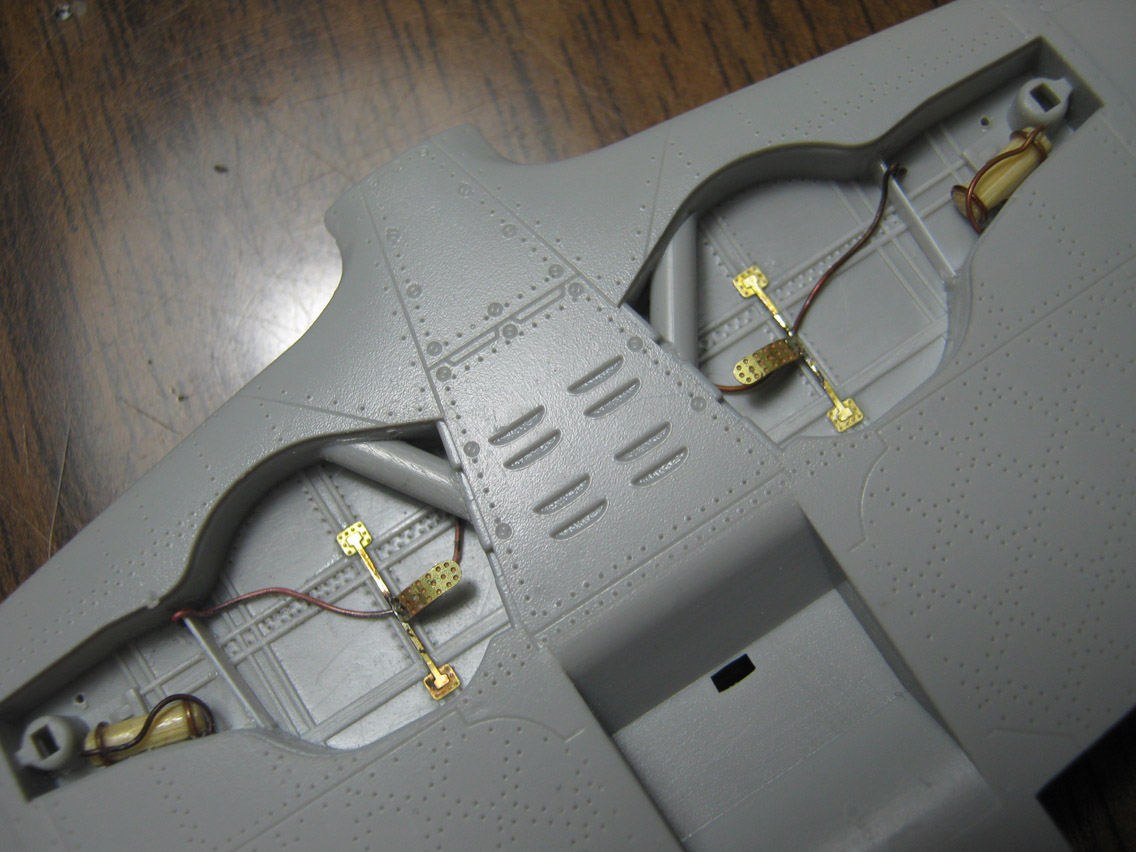

Добавил заклёпок и деталей в ниши шасси.https://forumupload.ru/uploads/0000/0c/51/122/t108238.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t887276.jpg

0

12

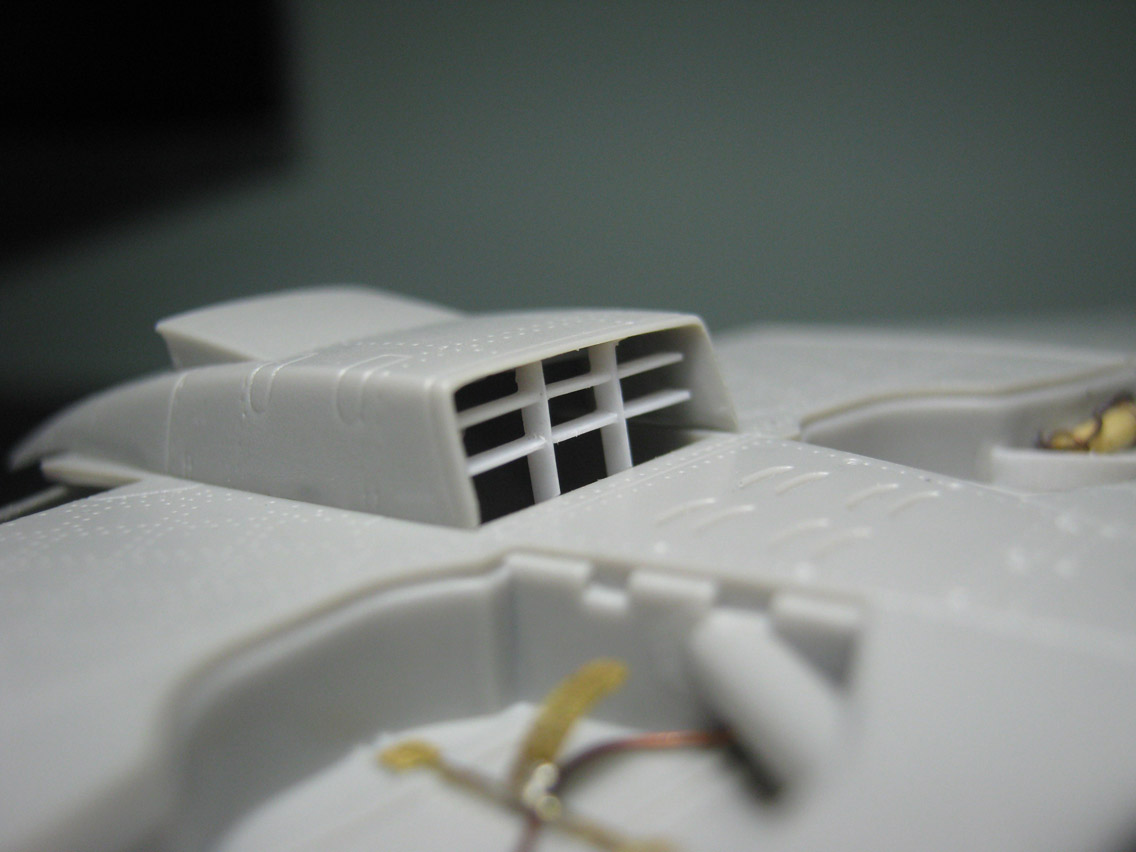

Добавил перегородок в совок водорадиатора.https://forumupload.ru/uploads/0000/0c/51/122/t198658.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t990266.jpg

0

13

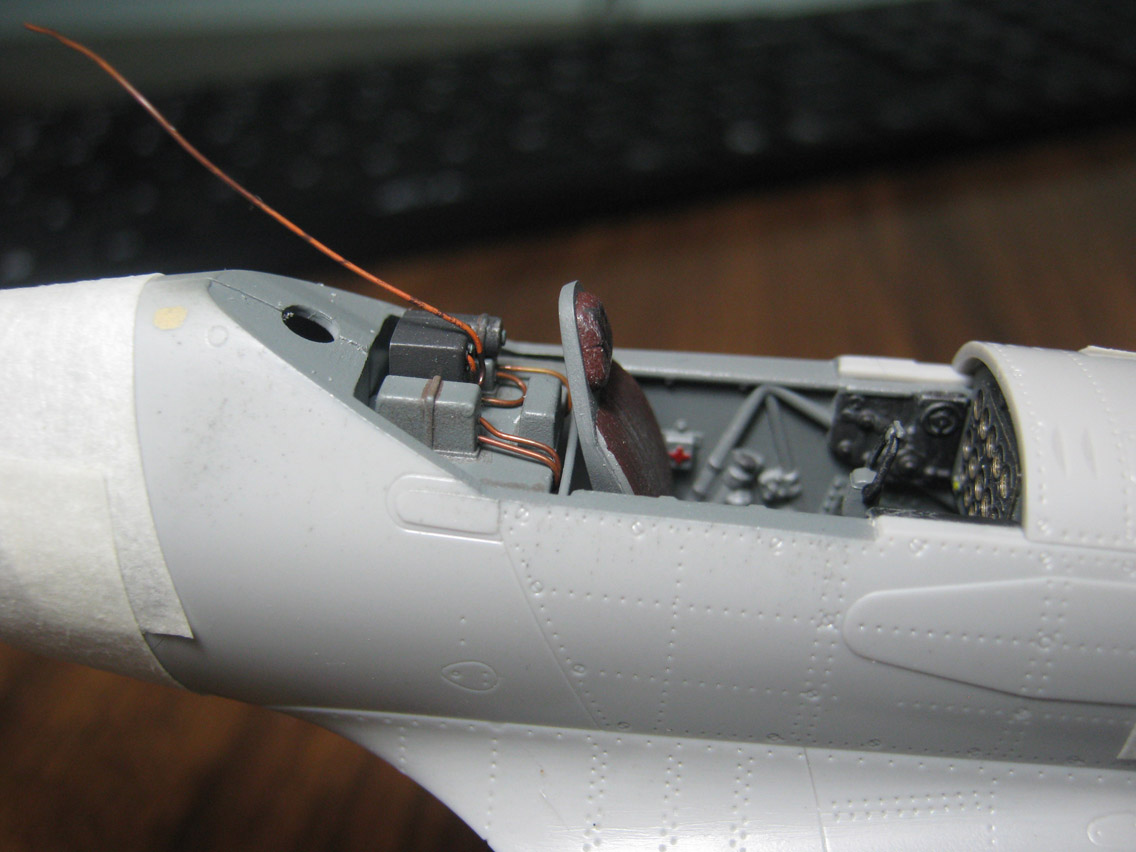

Сделал типа проводку к радиостанции.https://forumupload.ru/uploads/0000/0c/51/122/t355608.jpg

0

14

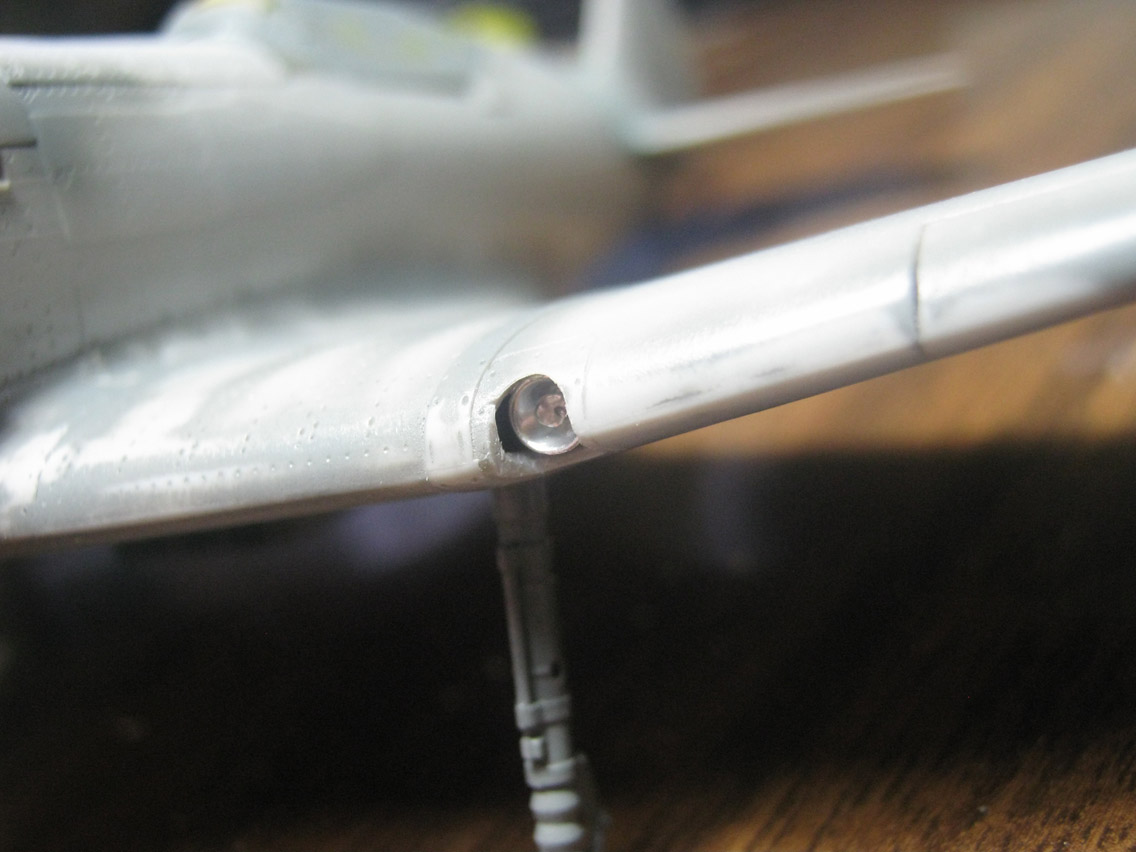

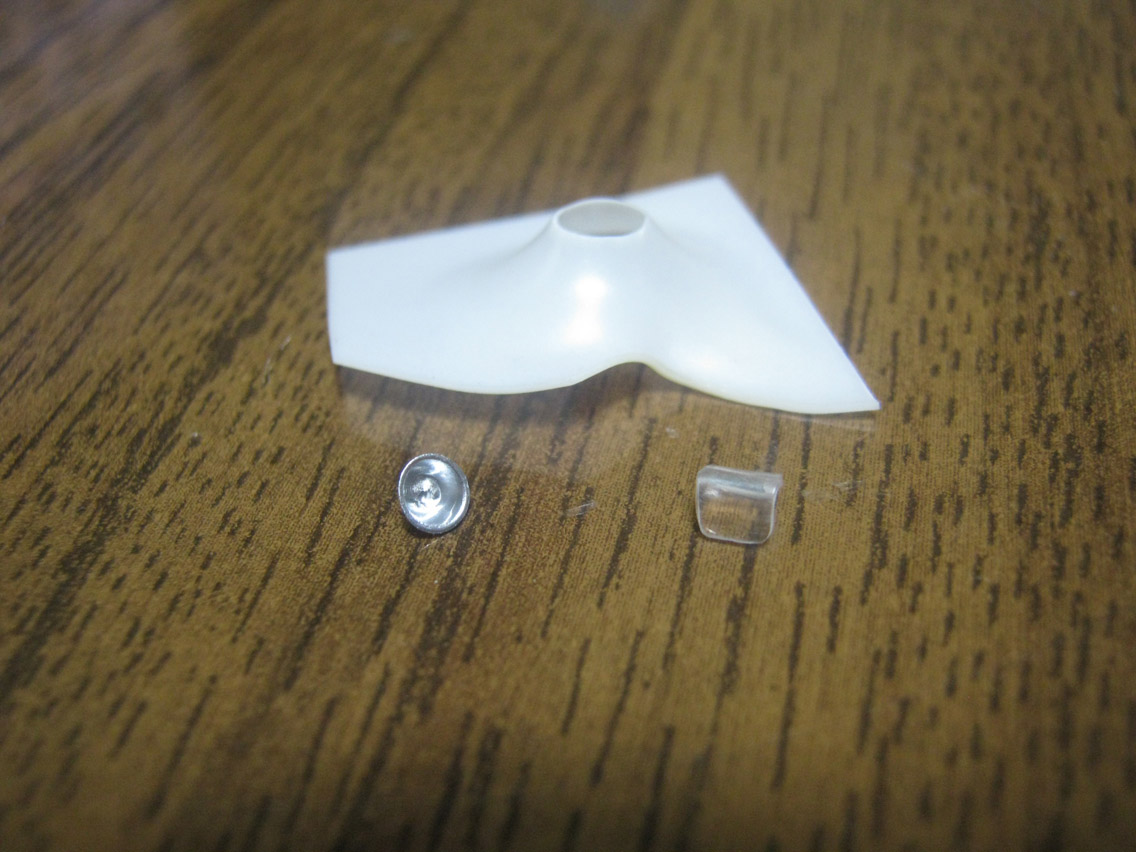

Сделал отражатель фары.https://forumupload.ru/uploads/0000/0c/51/122/t237070.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t474627.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t372613.jpg

0

15

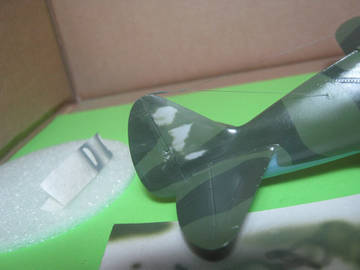

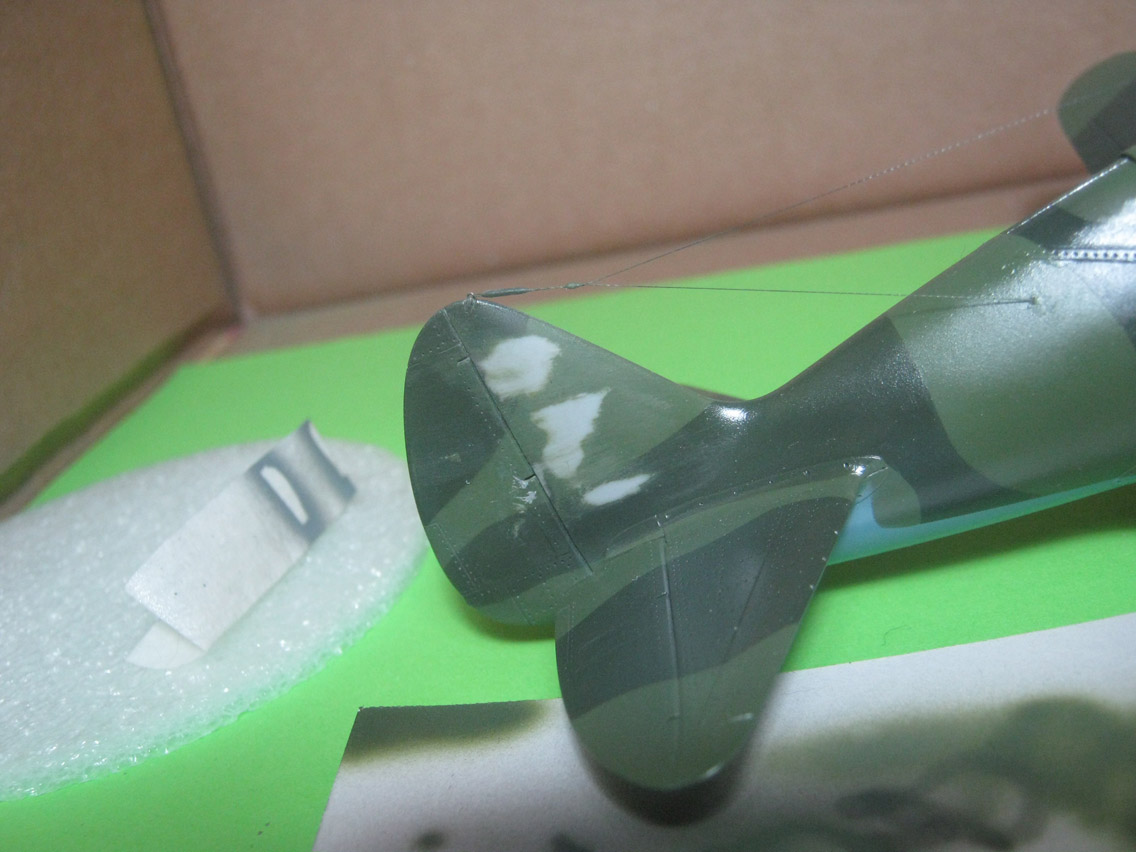

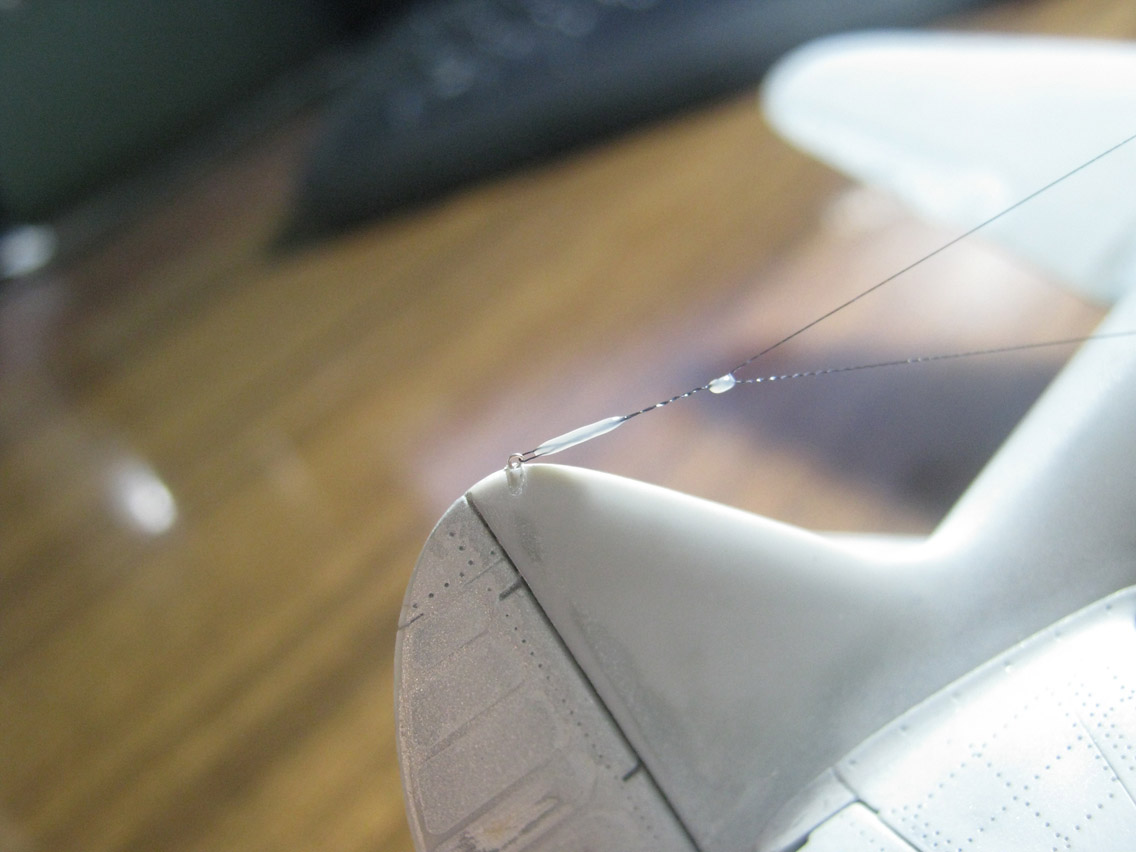

Сделал колечко на киле и натянул антенну из ниточки бантика.https://forumupload.ru/uploads/0000/0c/51/122/t317494.jpg

0

16

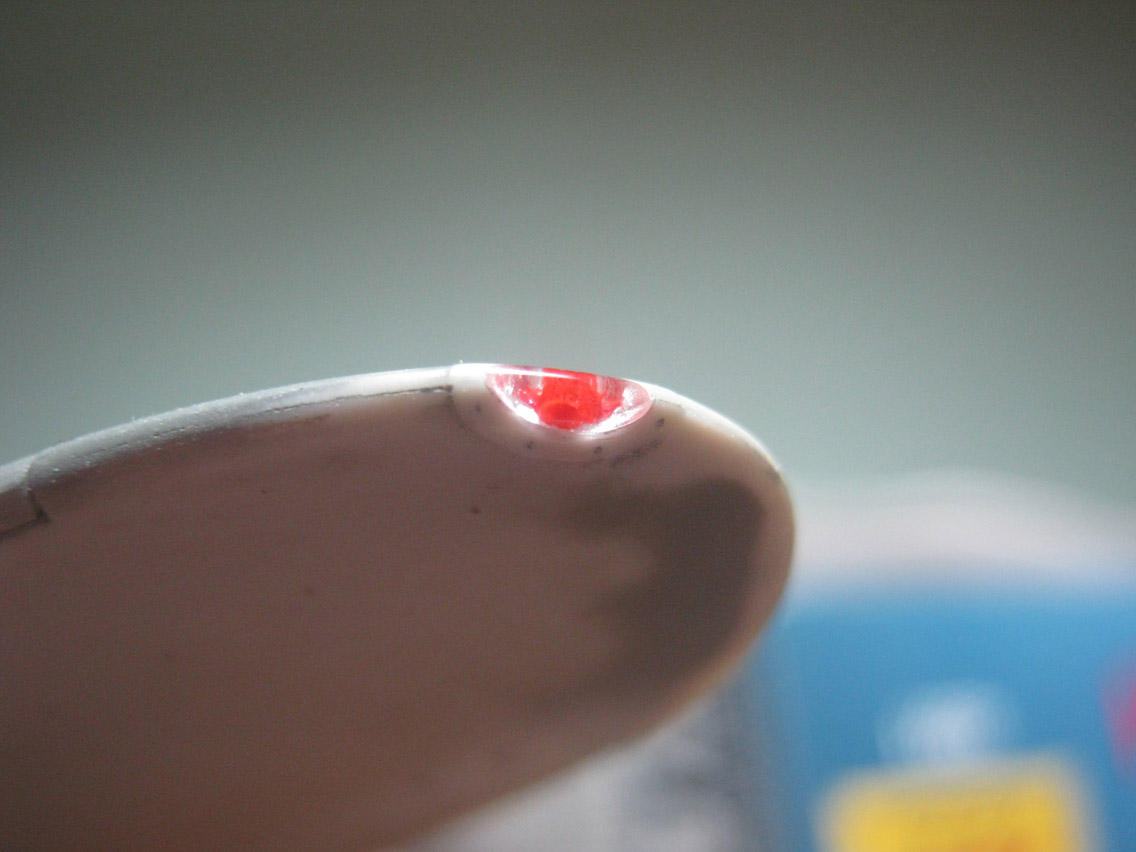

Сделал цветные АНОхи.
https://forumupload.ru/uploads/0000/0c/51/122/t330151.jpg

0

17

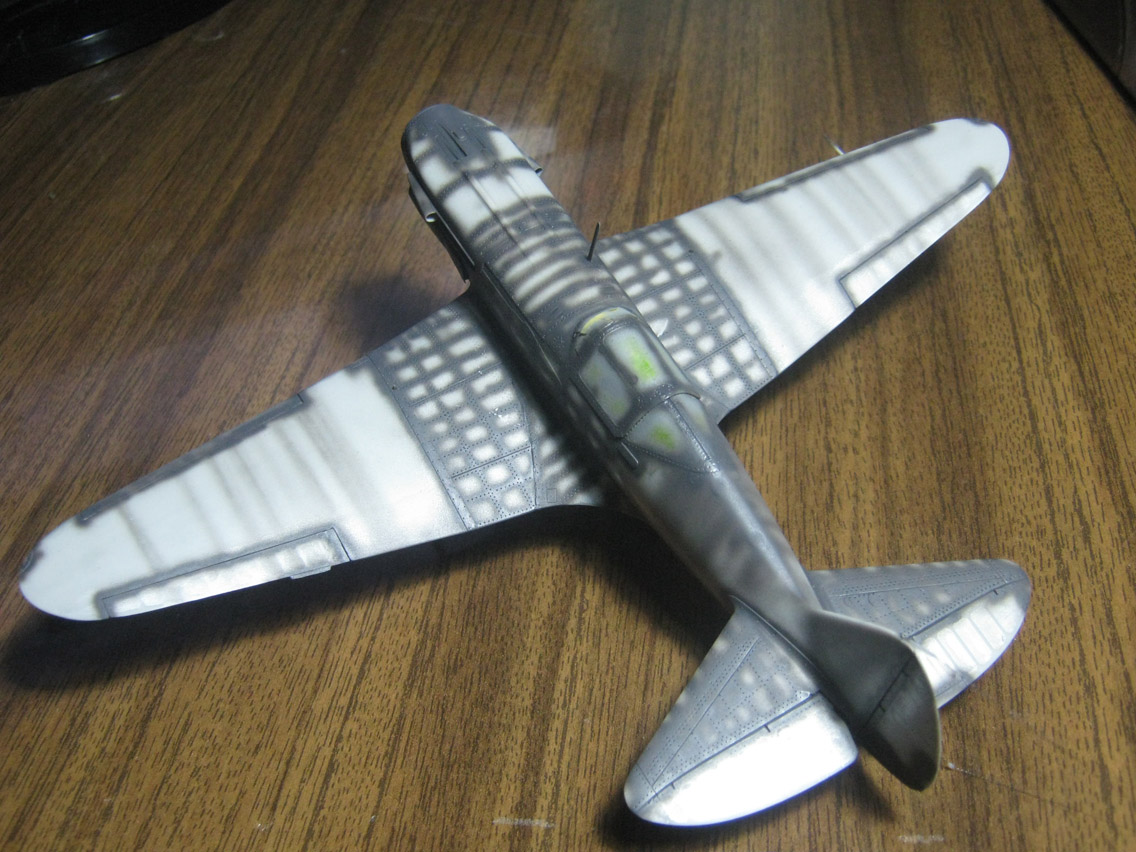

Попробовал прешейдинг (потом его не стало видно))). Красить надо полупрозрачными слоями.
https://forumupload.ru/uploads/0000/0c/51/122/t433897.jpg

0

18

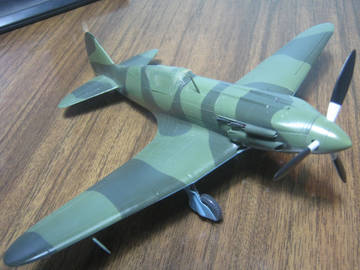

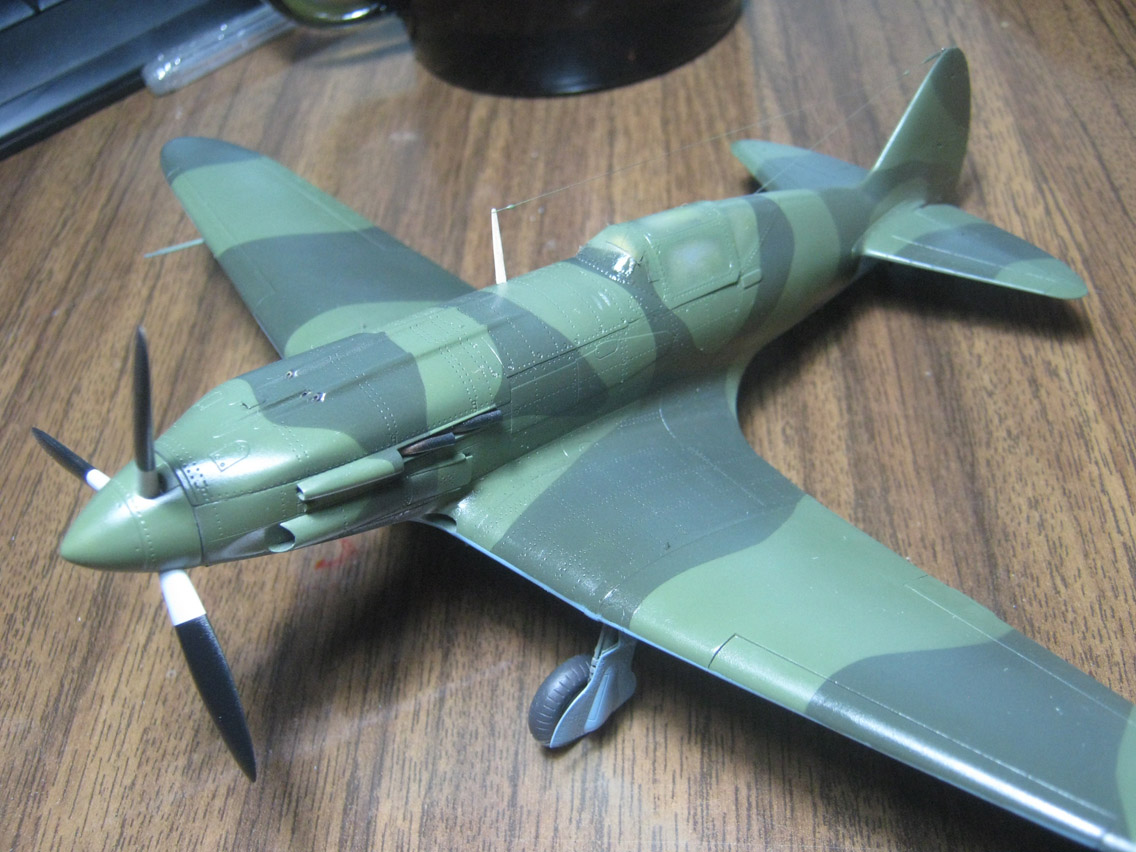

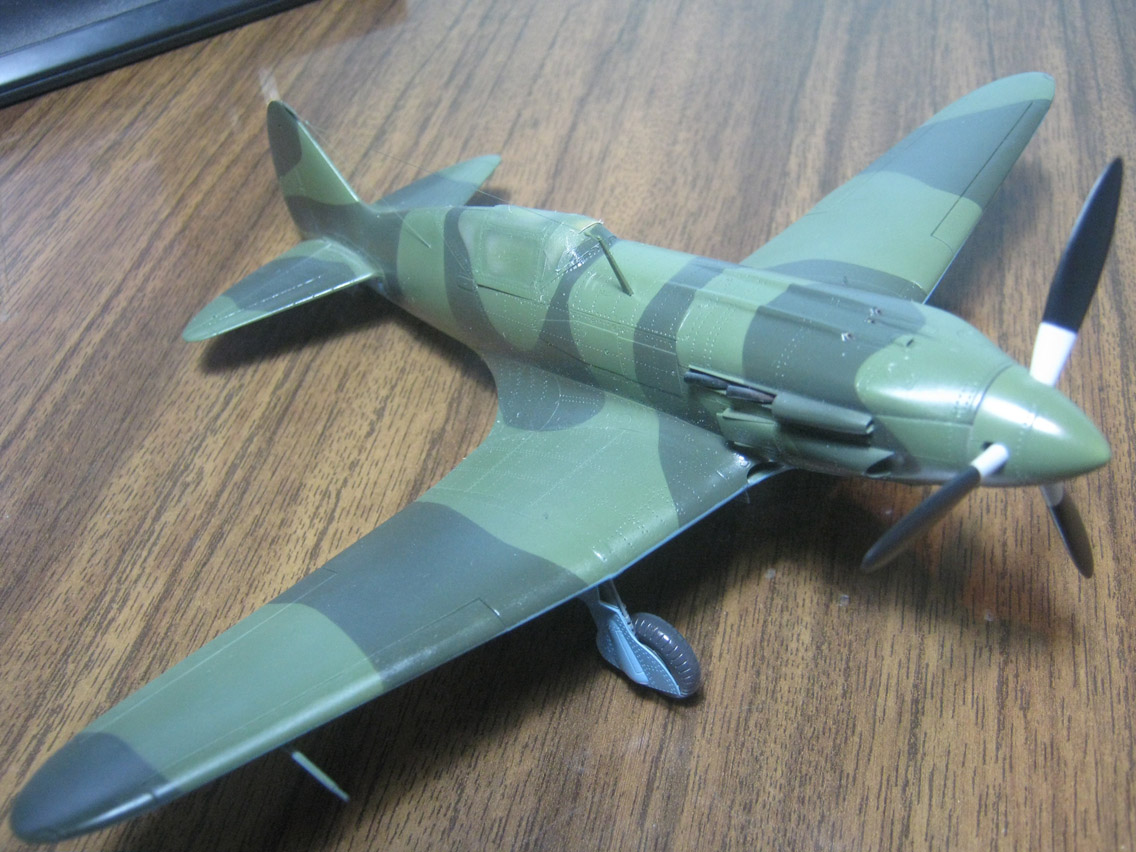

Покрасил. Сломал мачту антенны, выточил из зубочистки. Мелочёвку всю надо в конце лепить во избежание подобных случаев.
https://forumupload.ru/uploads/0000/0c/51/122/t550121.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t219526.jpg

0

19

Попробовал нарисовать сколы краски (не удовлетворён результатом).https://forumupload.ru/uploads/0000/0c/51/122/t901530.jpg

0

20

С декалями чё-то в этот раз не подружил, перекрашивал хвост.https://forumupload.ru/uploads/0000/0c/51/122/t659695.jpg

0

21

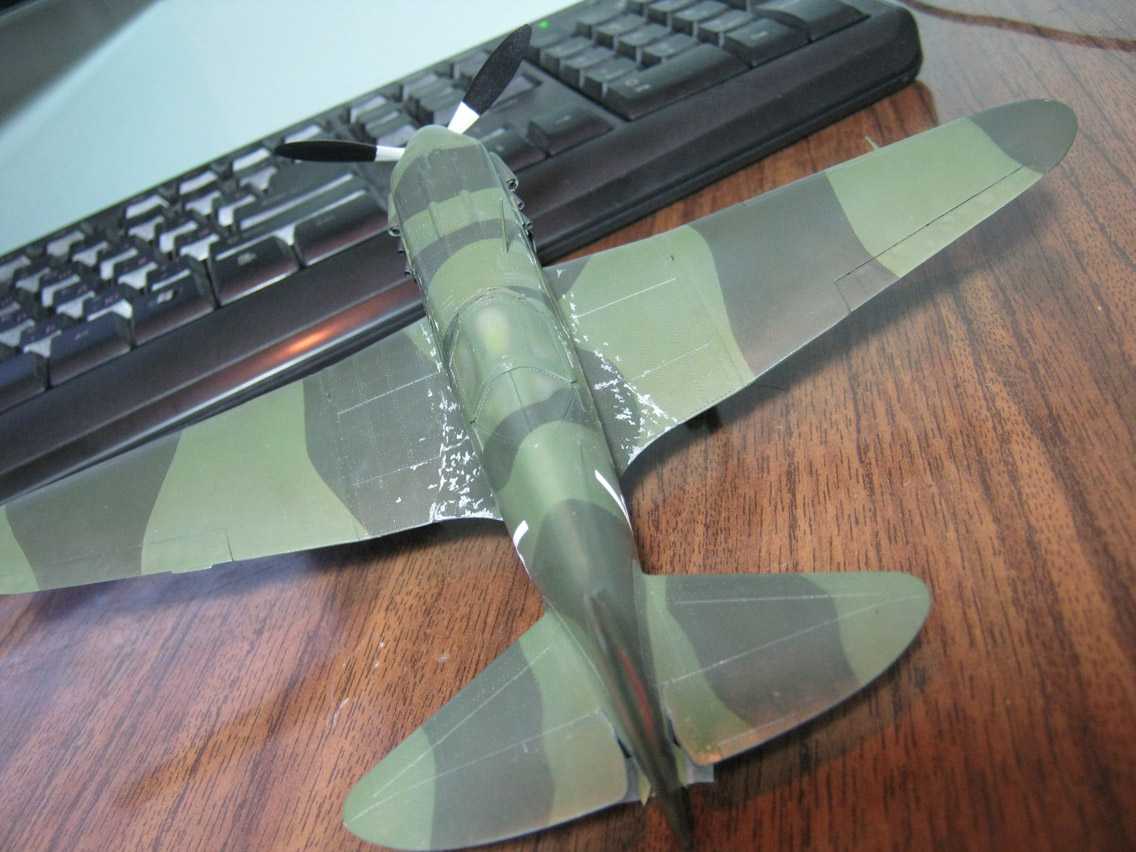

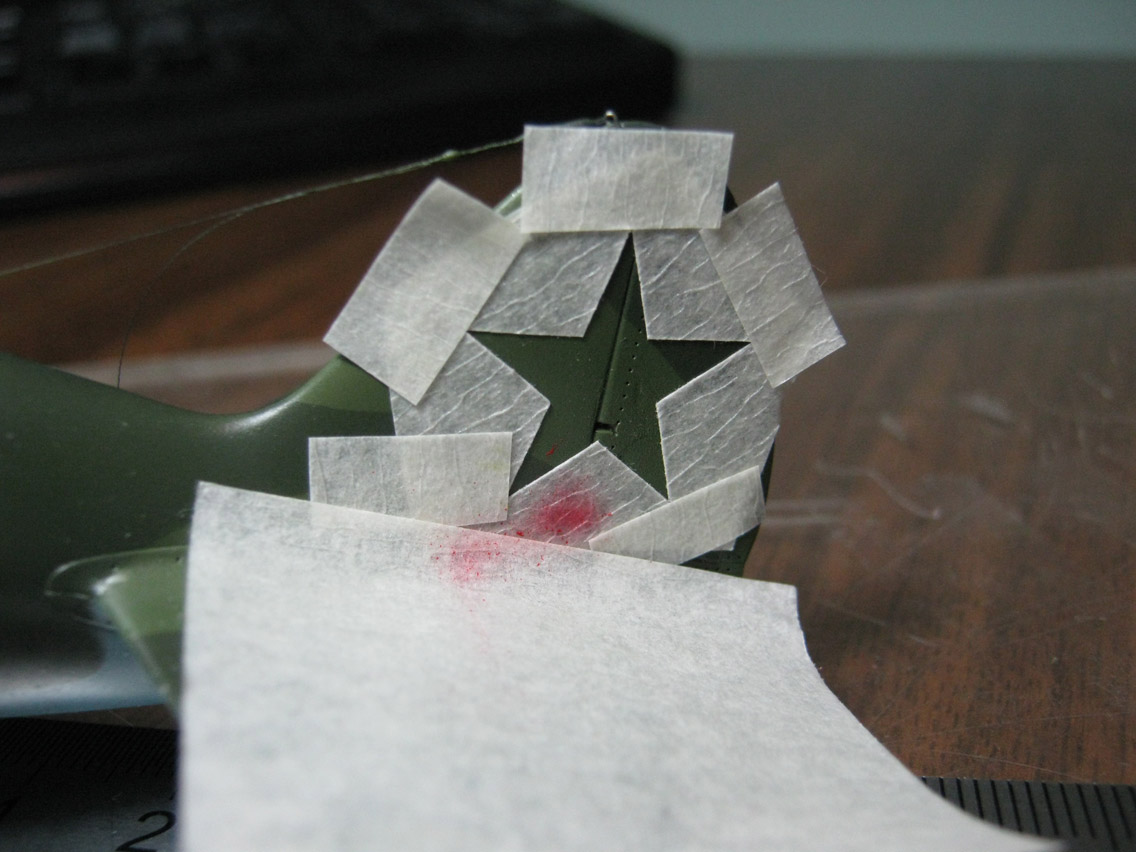

Звёзды и номер нарисовал по трафарету. Отсюда началась моя дружба с трафаретамиhttps://forumupload.ru/uploads/0000/0c/51/122/t513251.jpg

0

22

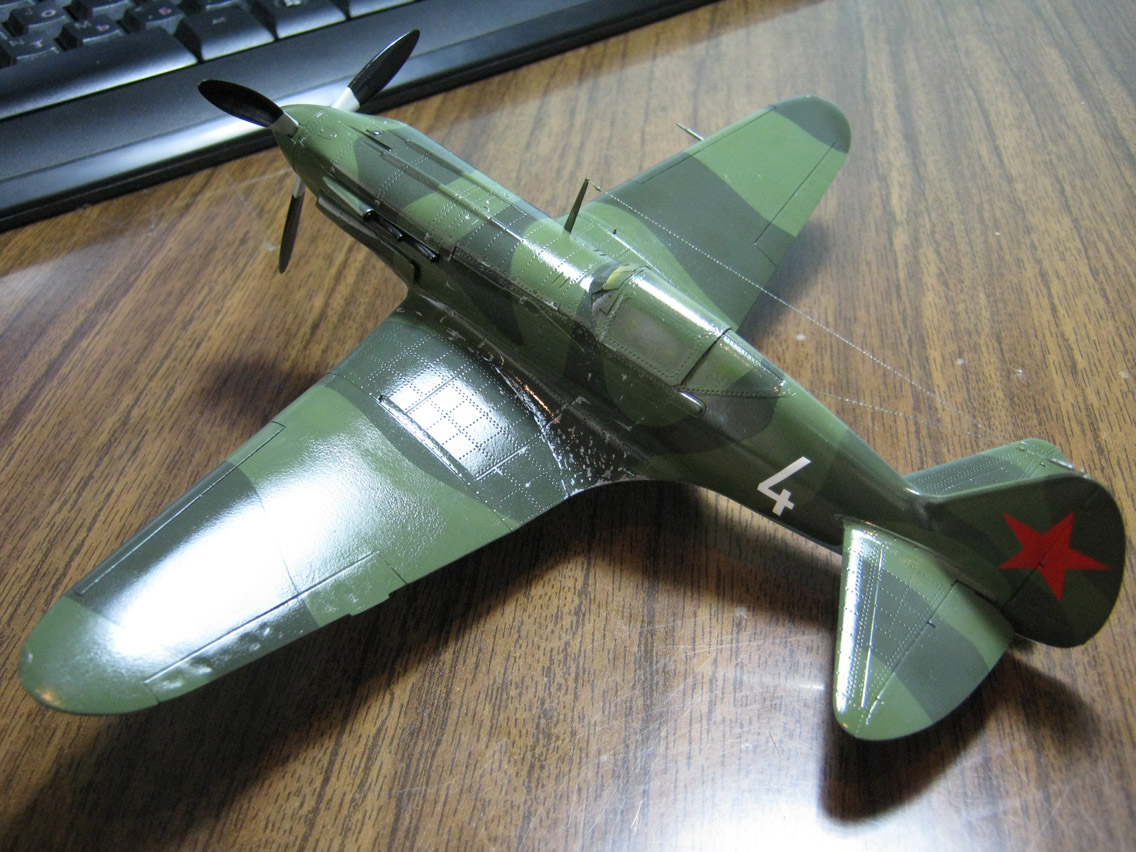

Глянцевый лак.https://forumupload.ru/uploads/0000/0c/51/122/t570266.jpg

0

23

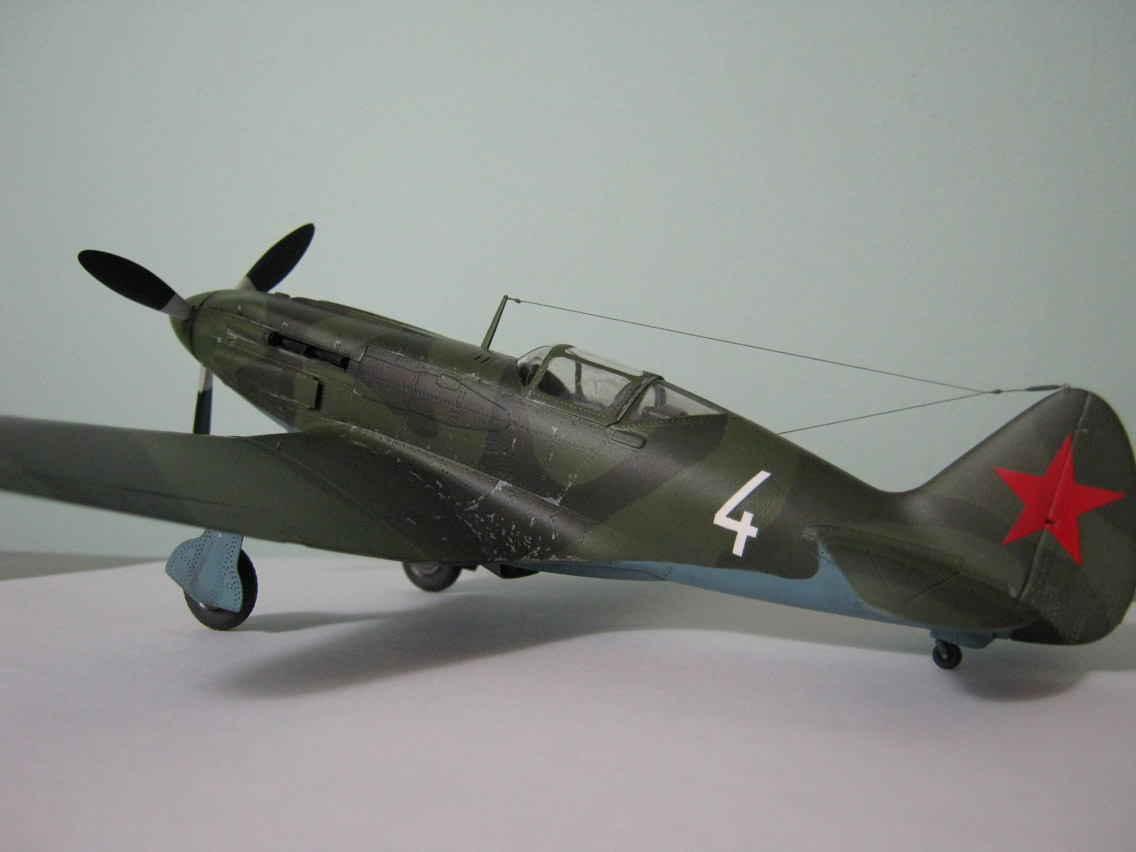

Обгадинг и матовый лак.https://forumupload.ru/uploads/0000/0c/51/122/t126409.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t871814.jpg

После снятия масок с фонаря меня ожидал неприятный сюрприз – белые разводы внутри.
Как они получились – хз.
Вот так.

0

24

31.10.2014.
Доделал наконец "Лавочку" от нашей "Звезды" в 48-м масштабе.
Делал с перерывами больше года. То некада, то лень, то ещё чё-нить.
А то ещё запорол фонарь насовсем, купил ещё один набор, потому что не придумал, из чего его самому сделать (фонарь, в смысле).

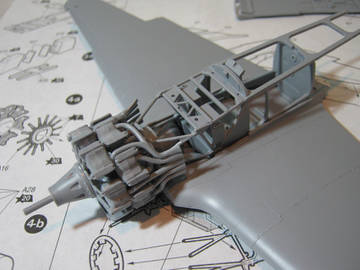

Стыковалось всё относительно нормально, была только засада в нишах шасси. Шпаклёвка и напильник помогли.
Делал из коробки, доделки самопальные. Только трубка Пито смоляная, уже забыл какой фирмы.
https://forumupload.ru/uploads/0000/0c/51/122/t397213.jpg

0

25

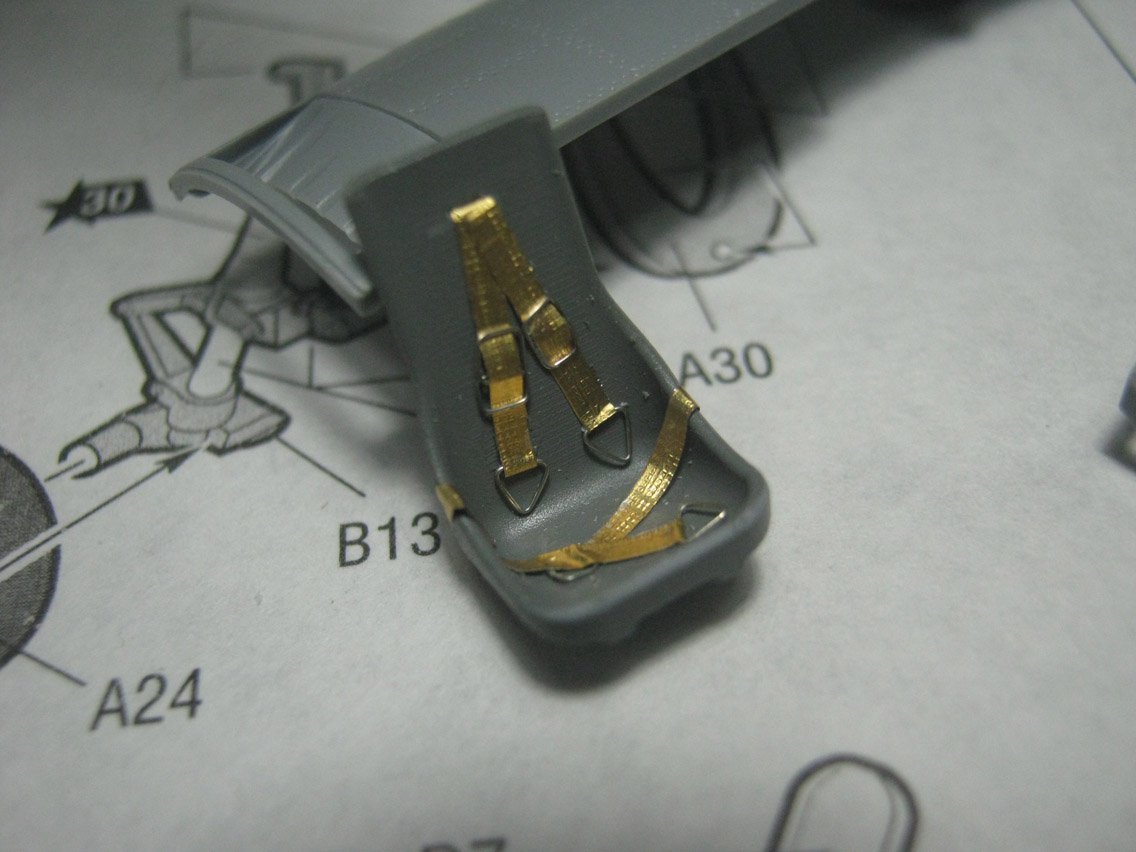

Сделал ремни из сигаретной фольги и проволочкиhttps://forumupload.ru/uploads/0000/0c/51/122/t942909.jpg

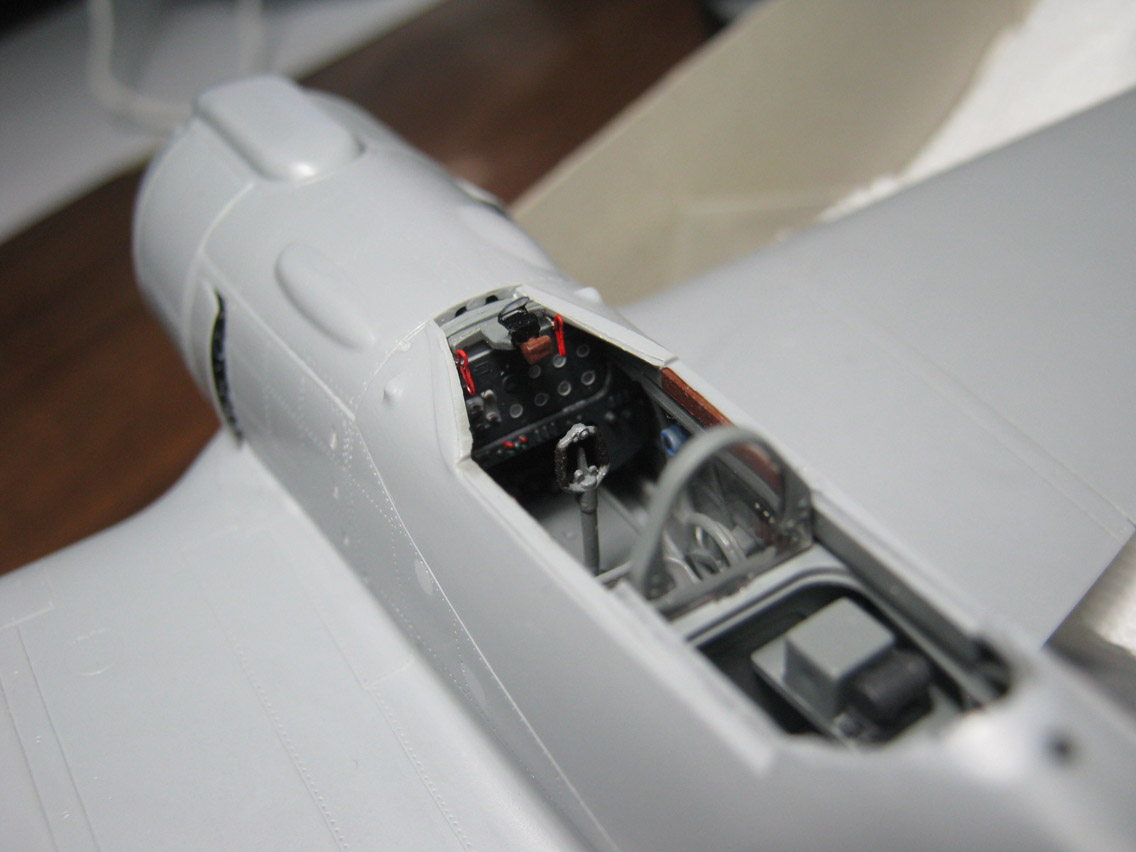

Рукоятки ручной перезарядки - проволока, стекло на прицеле из прозрачного блистера
https://forumupload.ru/uploads/0000/0c/51/122/t466719.jpg

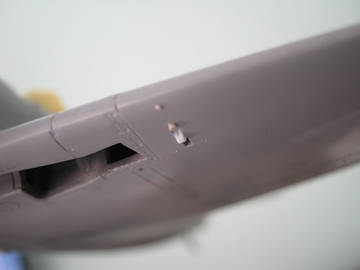

Узел подкрыльевой подвески без обтекателя из тянутого литника и дошираковой крышки
https://forumupload.ru/uploads/0000/0c/51/122/t288585.jpg

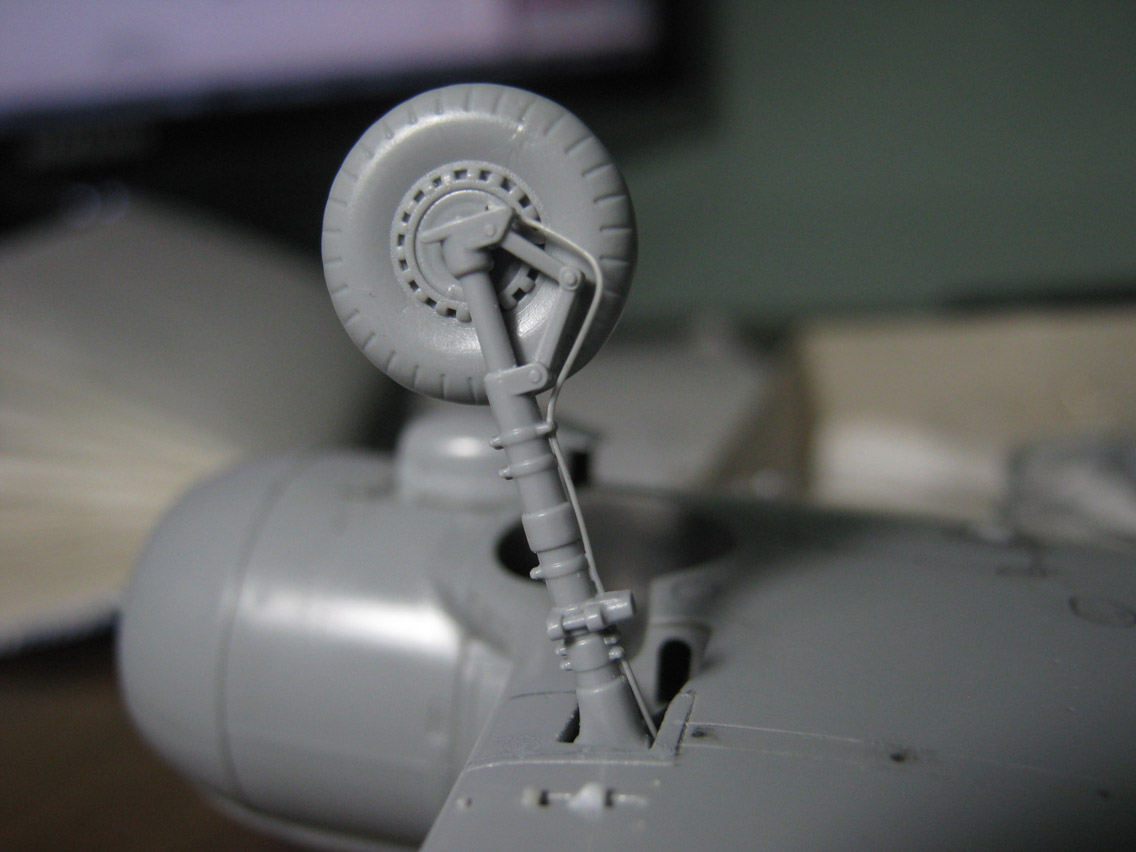

Гидравлика из тянутого литника
https://forumupload.ru/uploads/0000/0c/51/122/t764232.jpg

0

26

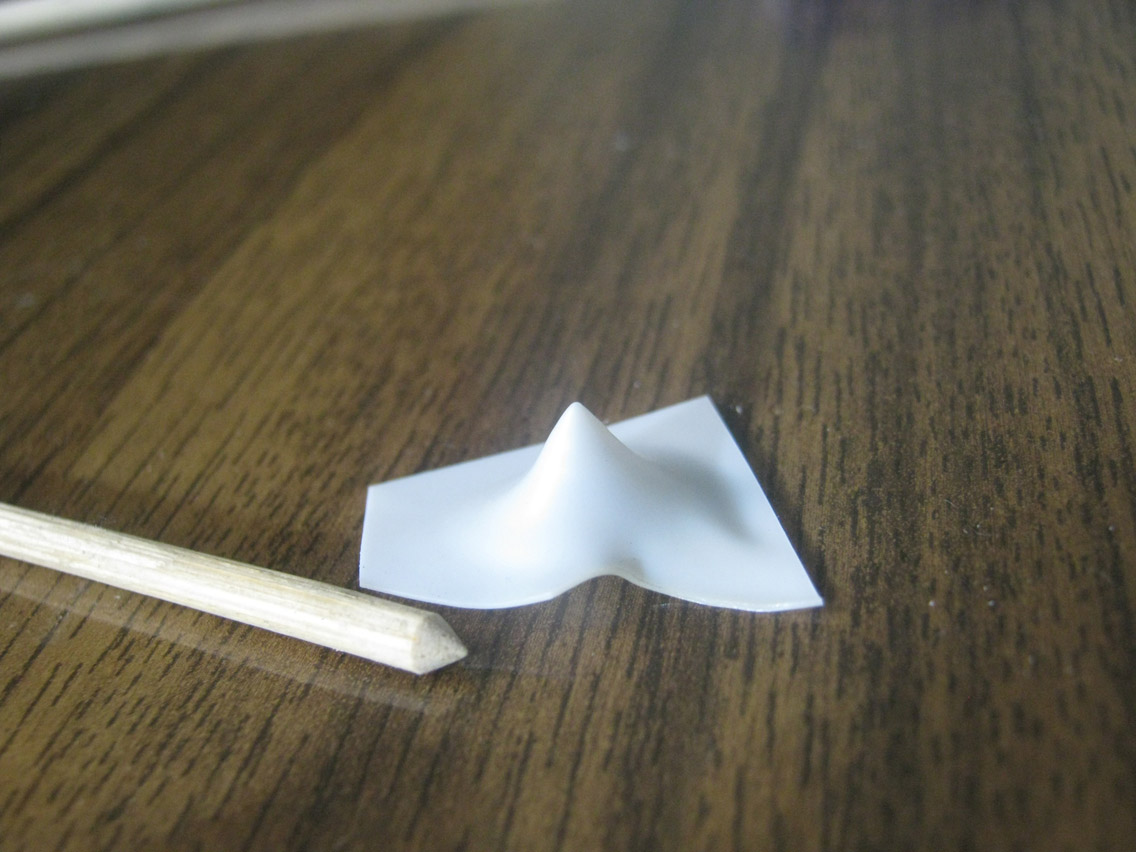

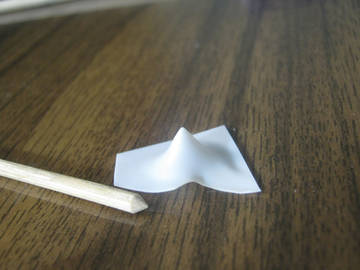

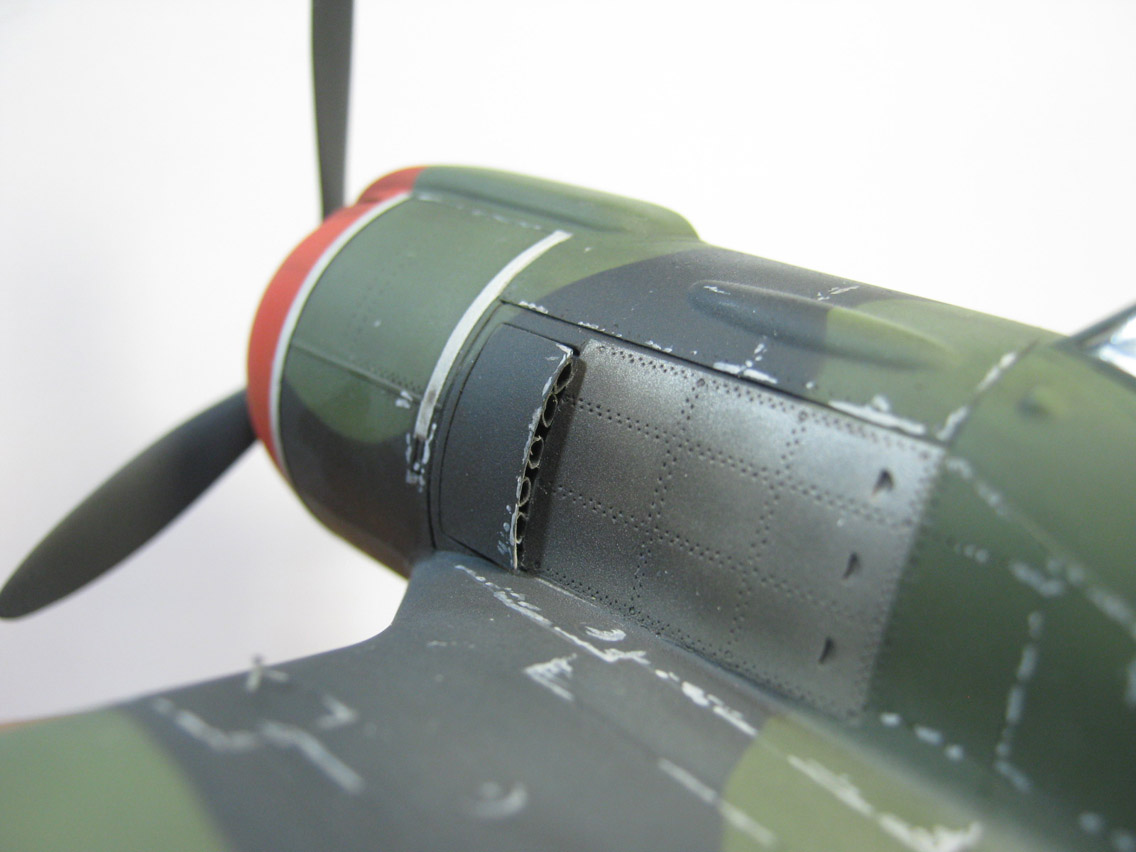

Выхлопные патрубки из блистера. Вытянул на-горячую зубочисткой
https://forumupload.ru/uploads/0000/0c/51/122/t390141.jpg

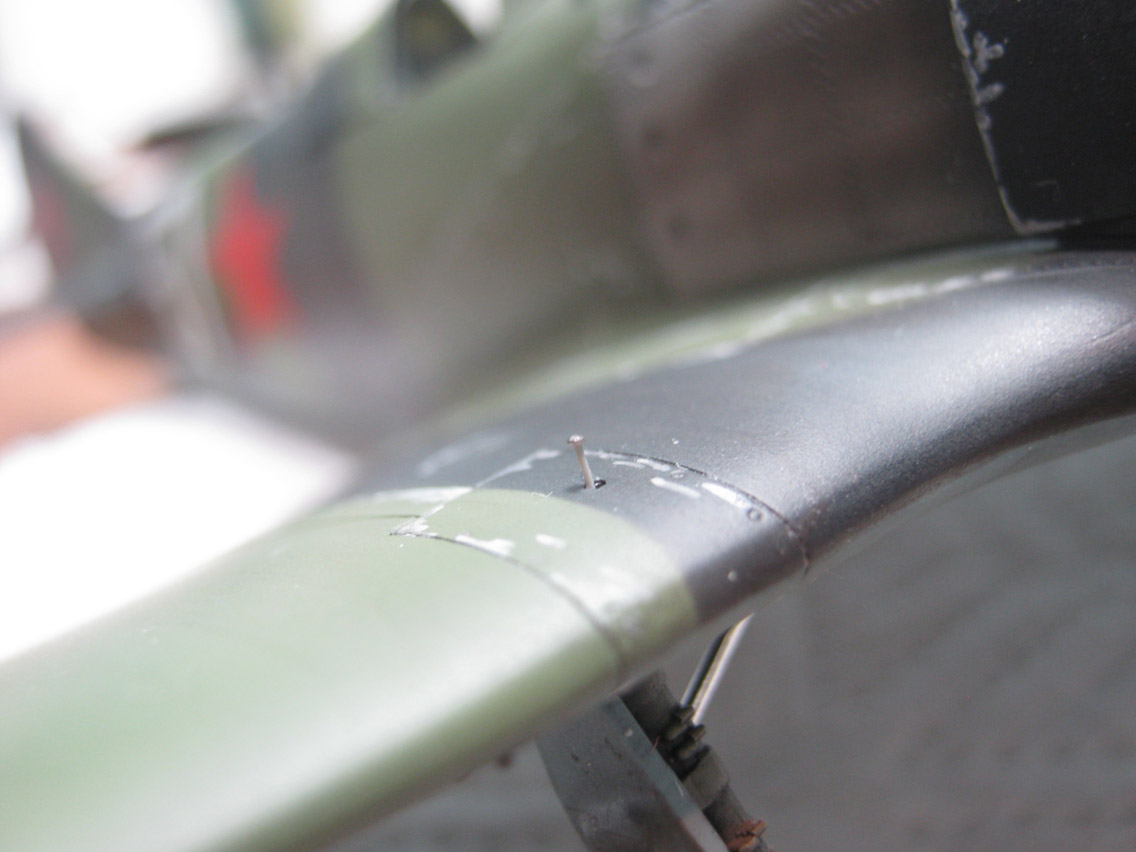

"Солдатики" из тянутого литника
https://forumupload.ru/uploads/0000/0c/51/122/t82807.jpg

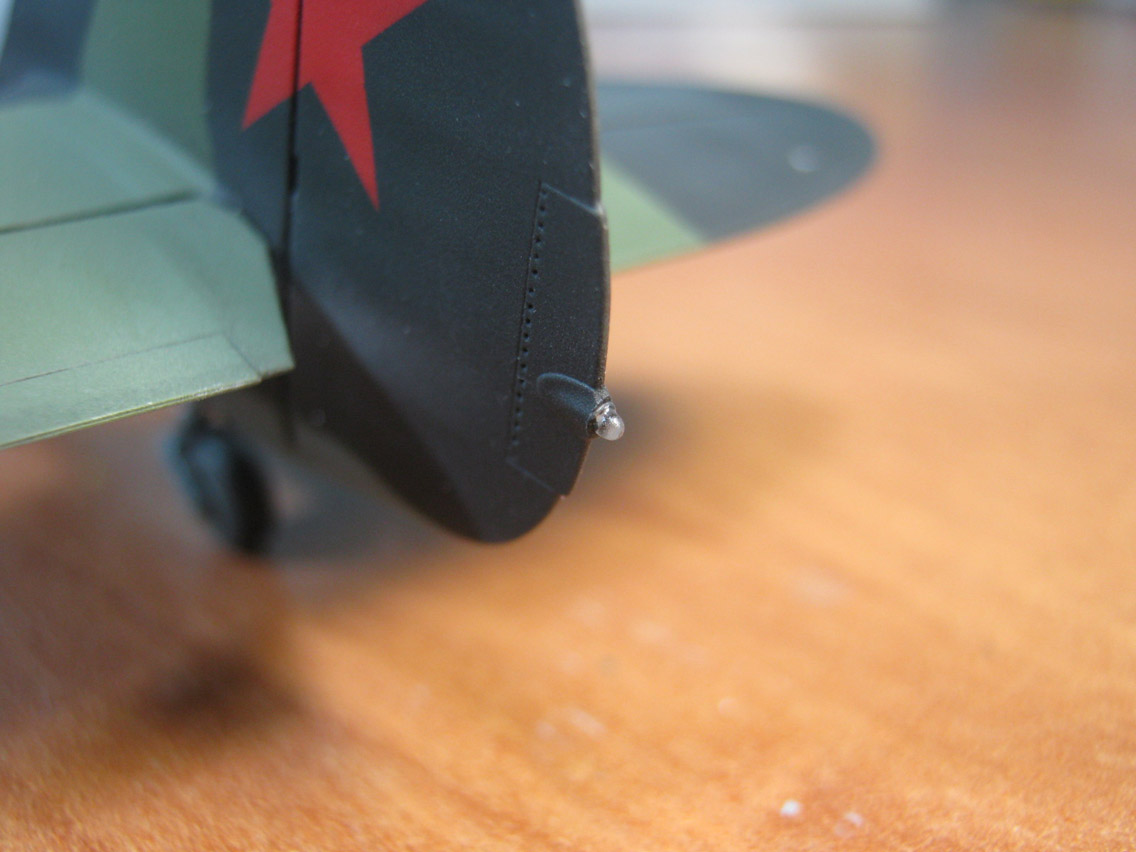

Задний АНО из прозрачного тянутого литника, правый-левый покрасил
https://forumupload.ru/uploads/0000/0c/51/122/t18715.jpg

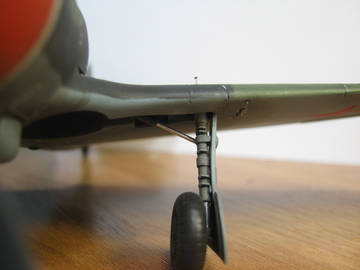

Штоки обтянул фольгой-самоклейкой из хозмага
https://forumupload.ru/uploads/0000/0c/51/122/t52244.jpg

0

27

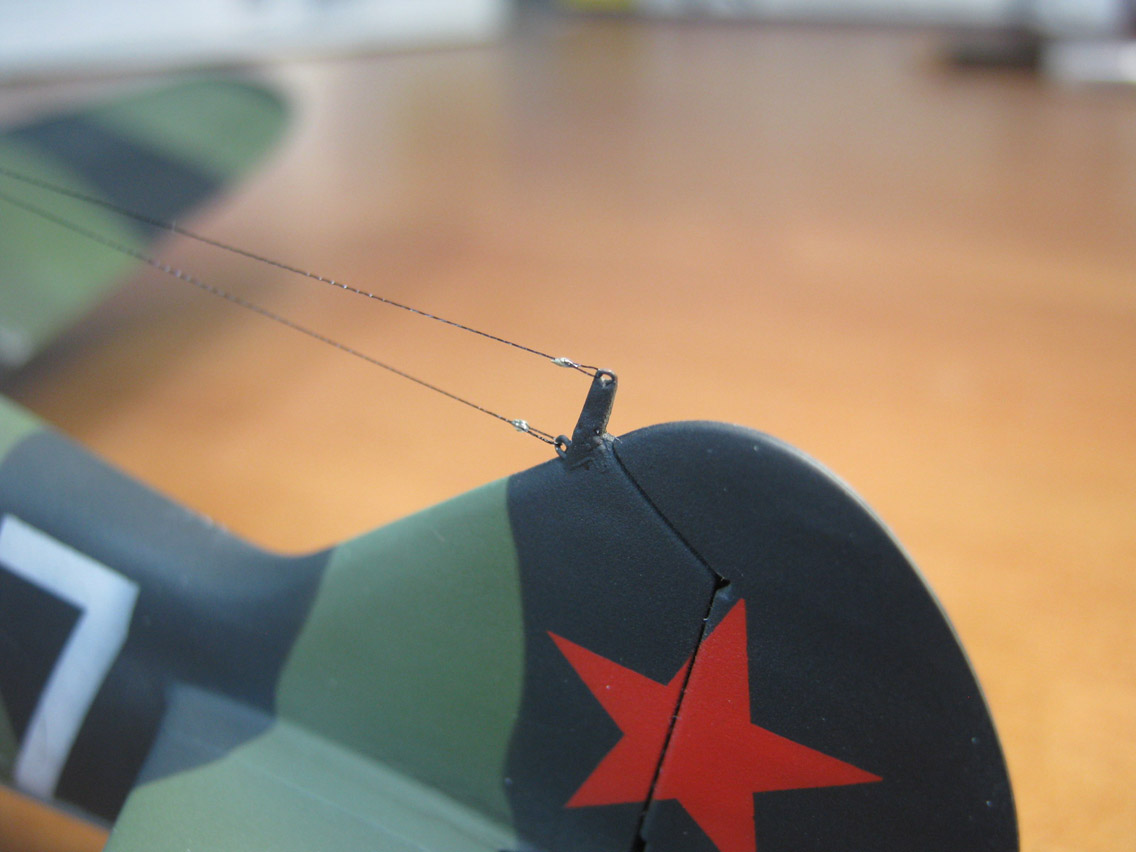

Сделал петельки на киле для натяжения антенны
https://forumupload.ru/uploads/0000/0c/51/122/t737470.jpg

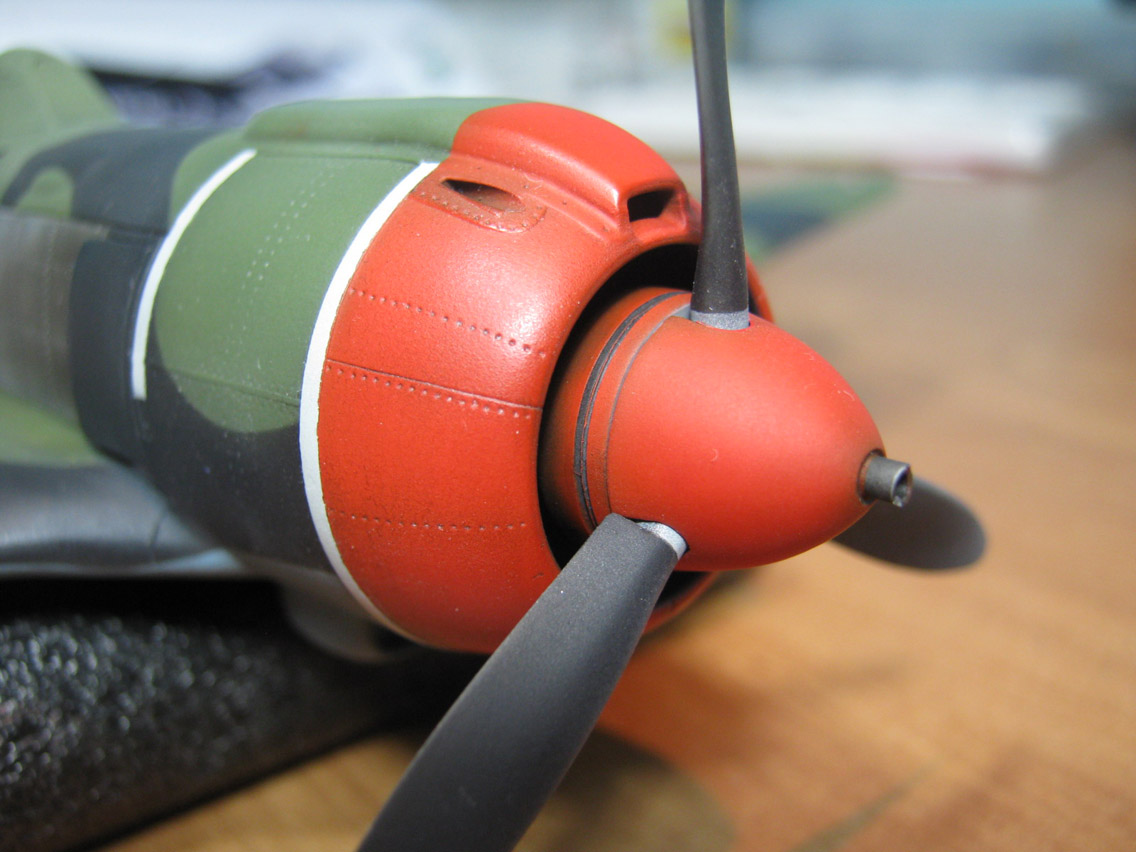

"Открыл" створки воздушного охлаждения, срезал их нафик, уж больно они были толстые, по масштабу ну никак не похоже
https://forumupload.ru/uploads/0000/0c/51/122/t229322.jpg

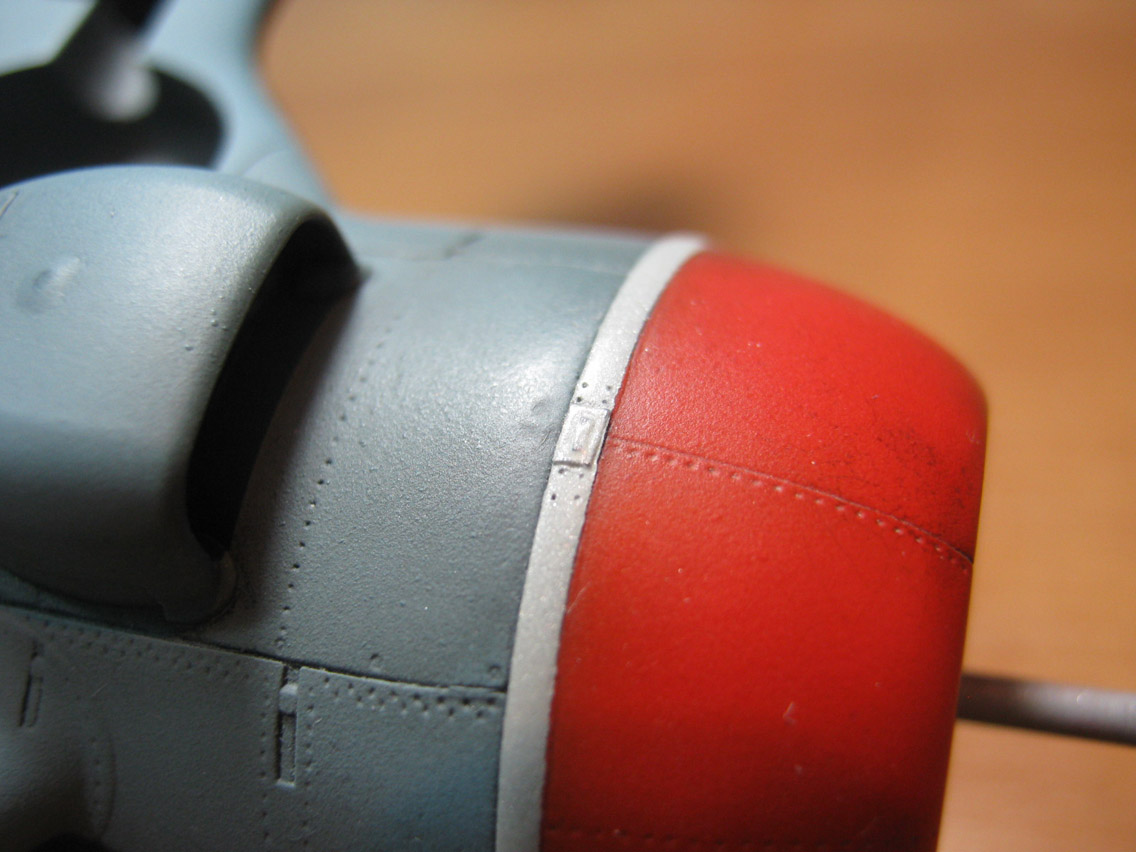

Изобразил замок передней стяжной ленты капота из крышки дошираковой
https://forumupload.ru/uploads/0000/0c/51/122/t195012.jpg

0

28

Собрал, загрунтовал тамиевской грунтовкой. Красить решил по мотивам этой фотографии.
На скейле (форум scalemodels.ru) уточнил у людей, какого цвета нос.
https://forumupload.ru/uploads/0000/0c/51/122/t661710.jpg

0

29

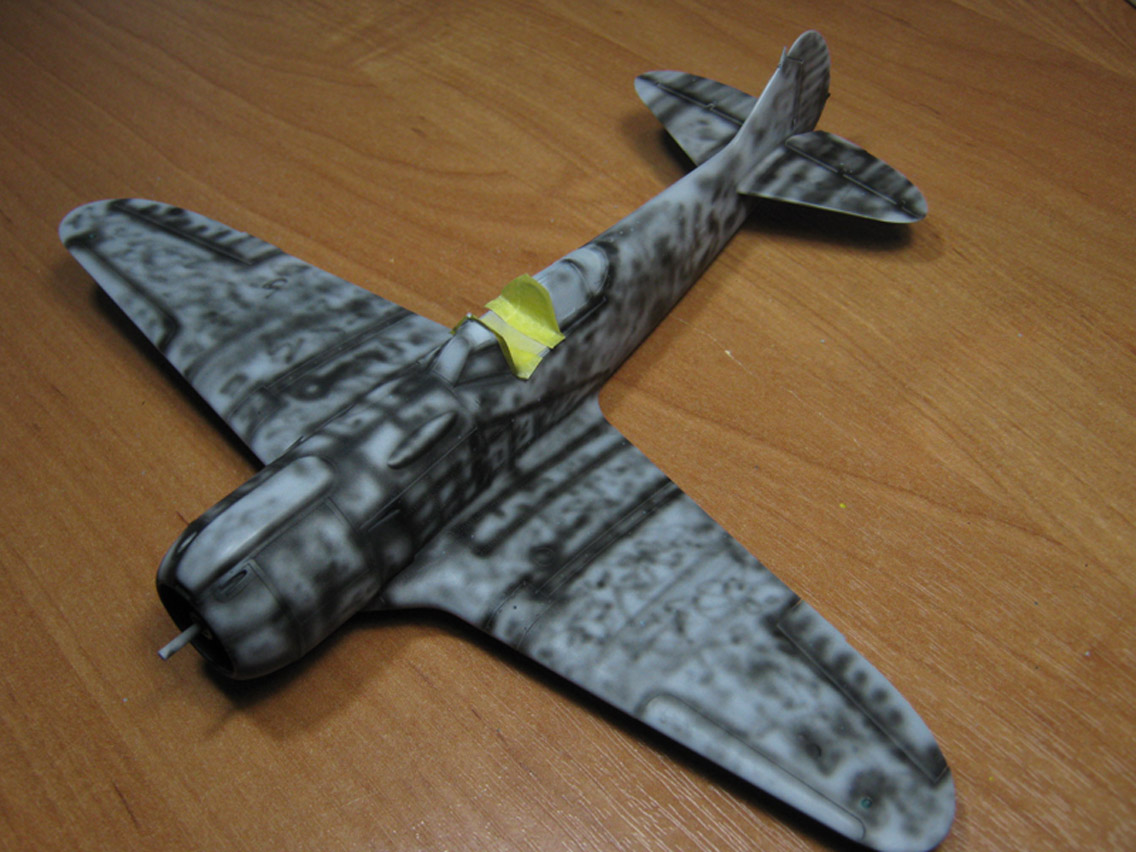

Попробовал прешейдинг второй раз, теперь более удачно. Понравилось
https://forumupload.ru/uploads/0000/0c/51/122/t20198.jpg

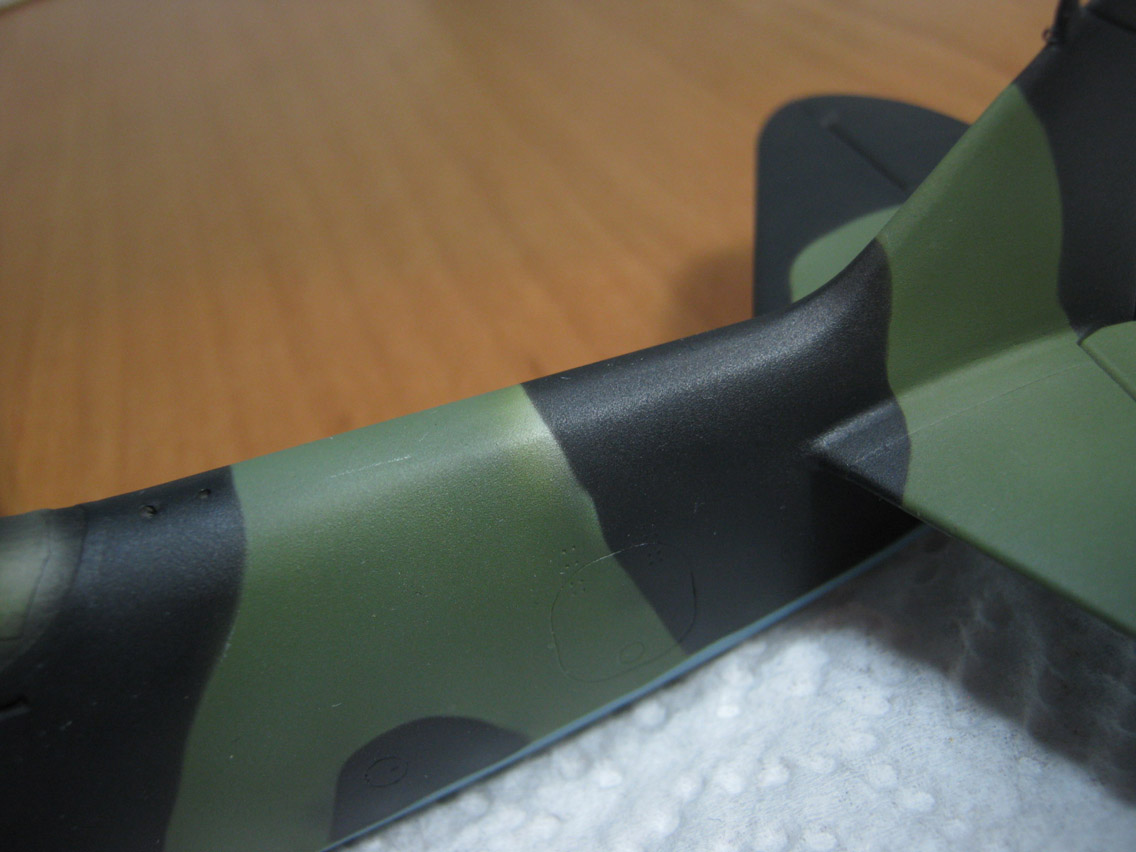

Покрасил, потом устранил косячки
https://forumupload.ru/uploads/0000/0c/51/122/t989954.jpg

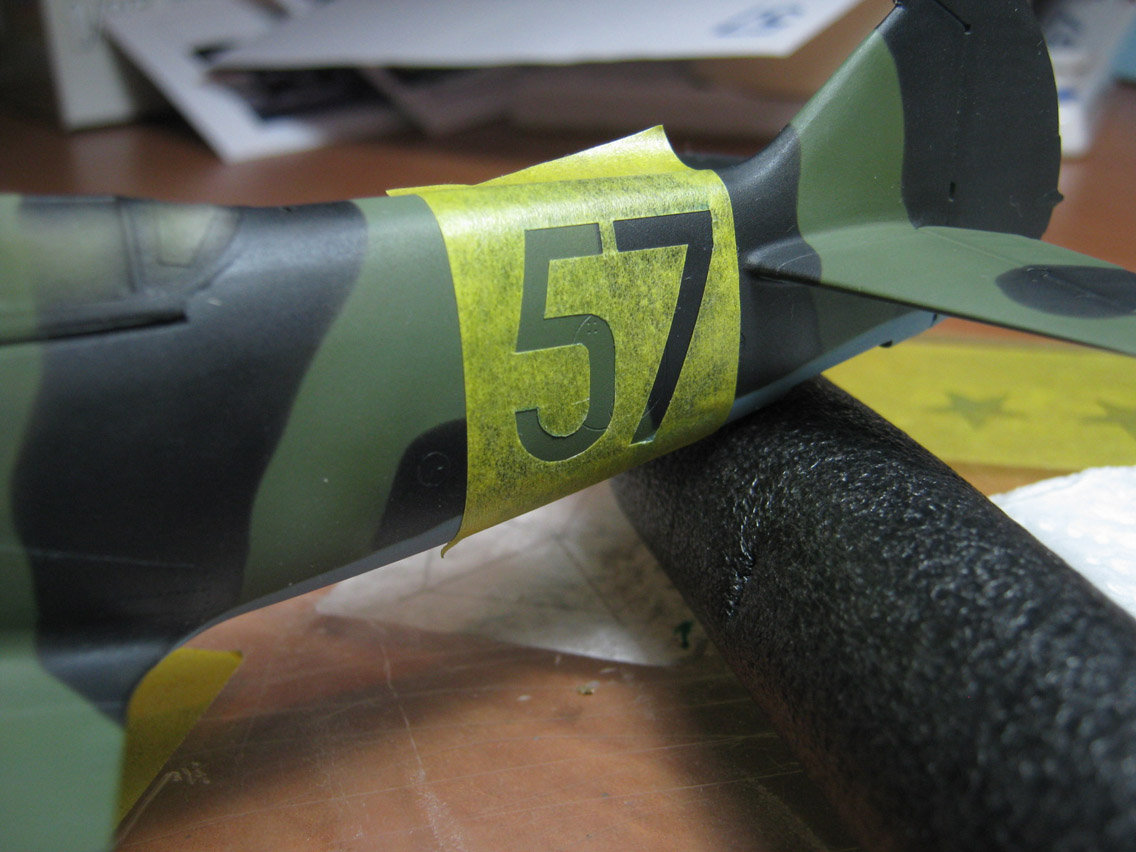

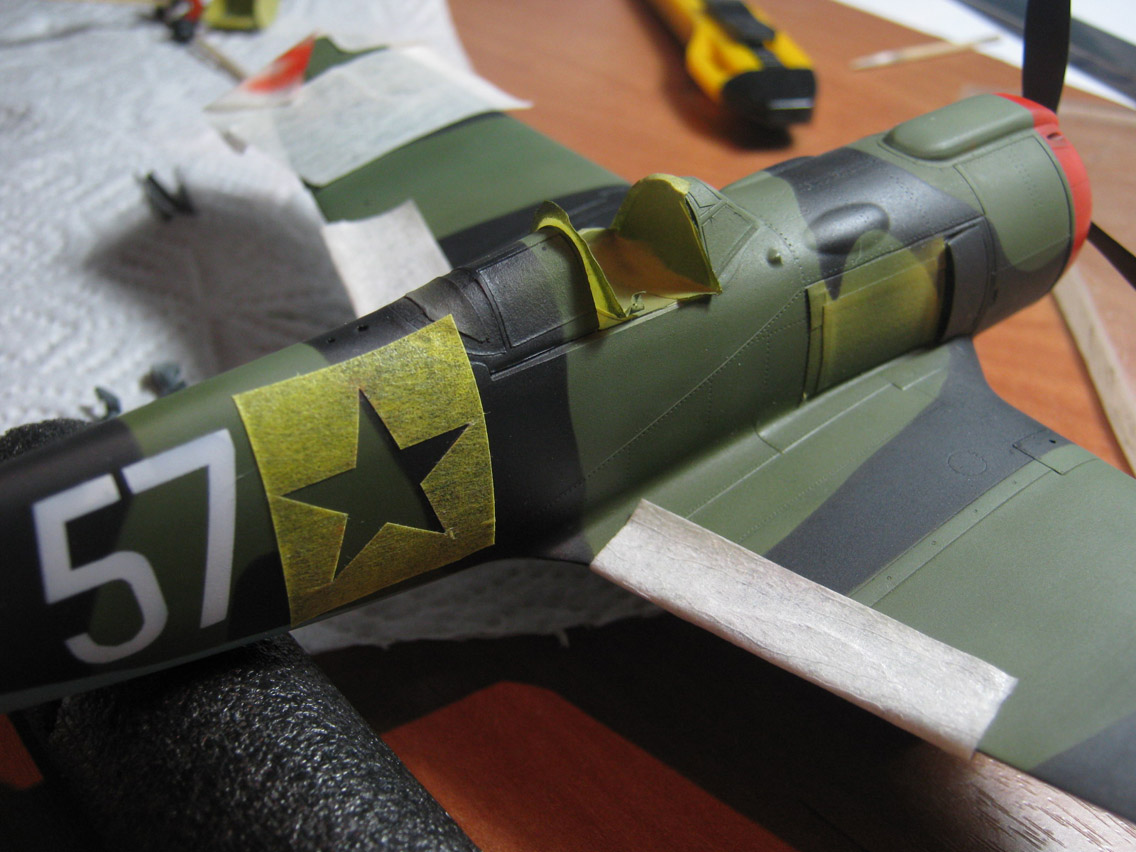

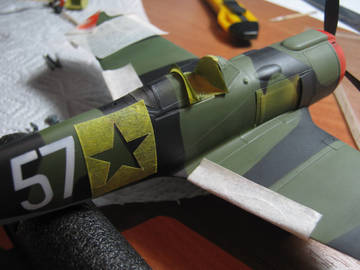

Номер и звёзды по трафарету. Сначала в Фотошопе (Никитосу спасибо), потом напечатал на тамиевский скотч, вырезал
https://forumupload.ru/uploads/0000/0c/51/122/t978597.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t322078.jpg

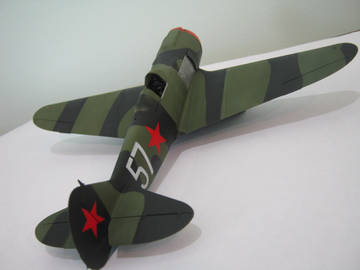

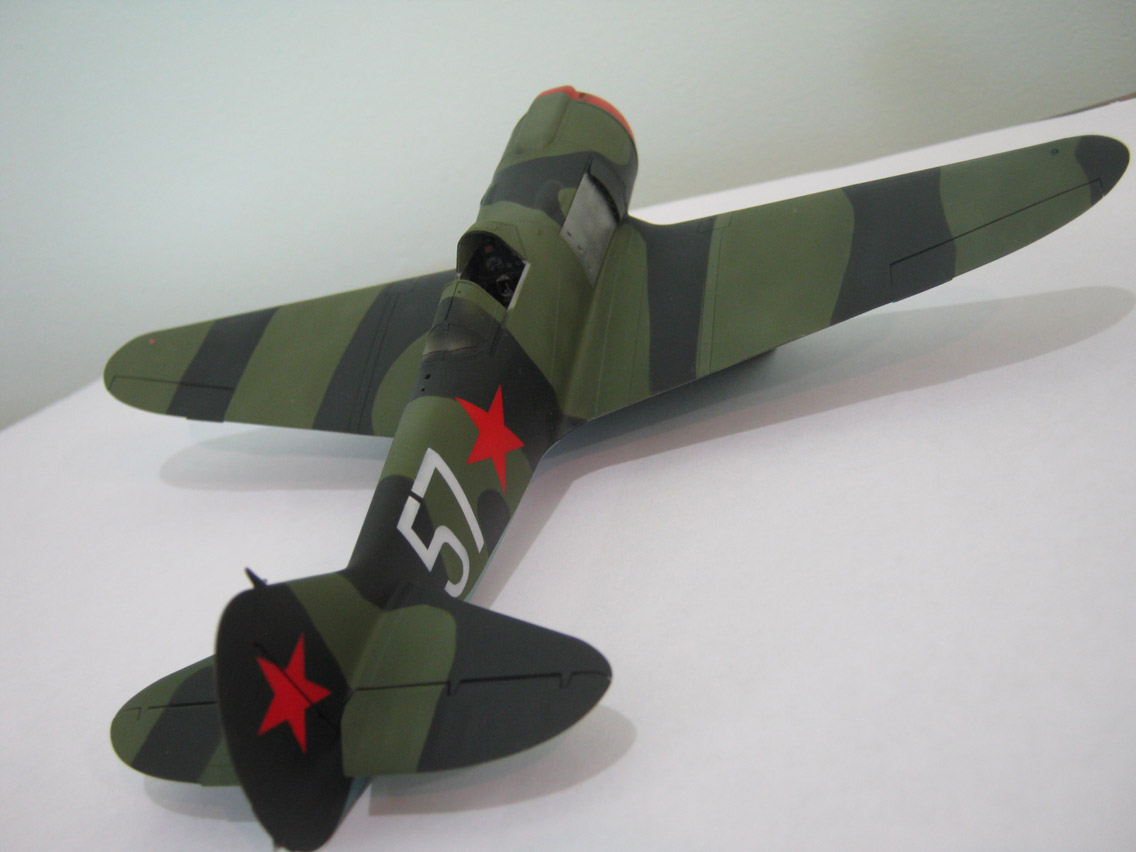

Вот чё вышло
https://forumupload.ru/uploads/0000/0c/51/122/t509013.jpg

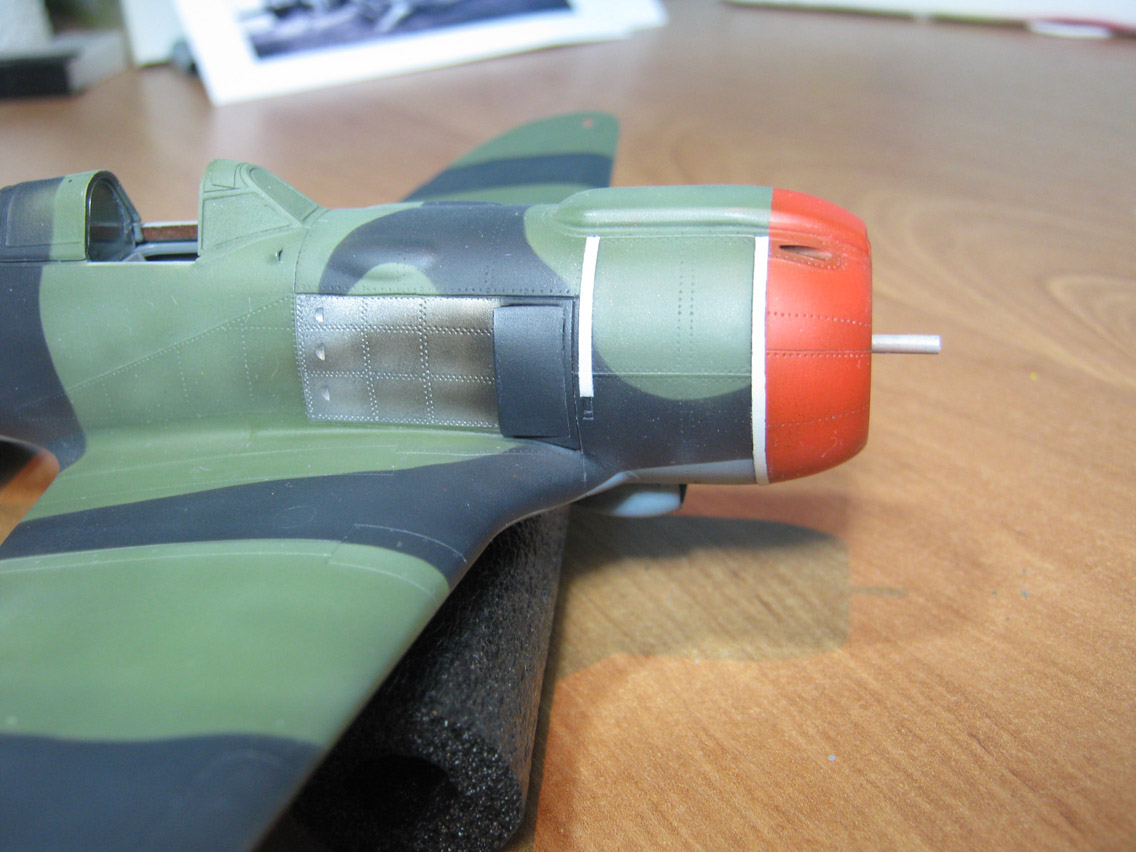

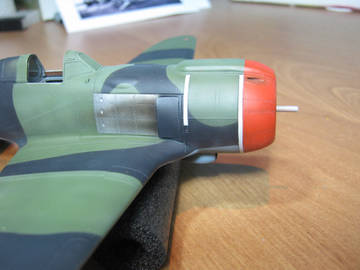

Нарисовал выхлоп и покрасил стяжные ленты
https://forumupload.ru/uploads/0000/0c/51/122/t653129.jpg

0

30

Значок "ФН" и звёздочки побед - декали из набора. "ФН" приклеил вверх ногами, Володька на фотке увидел,
а я ваще не замечал))). Теперь отдирать поздно.

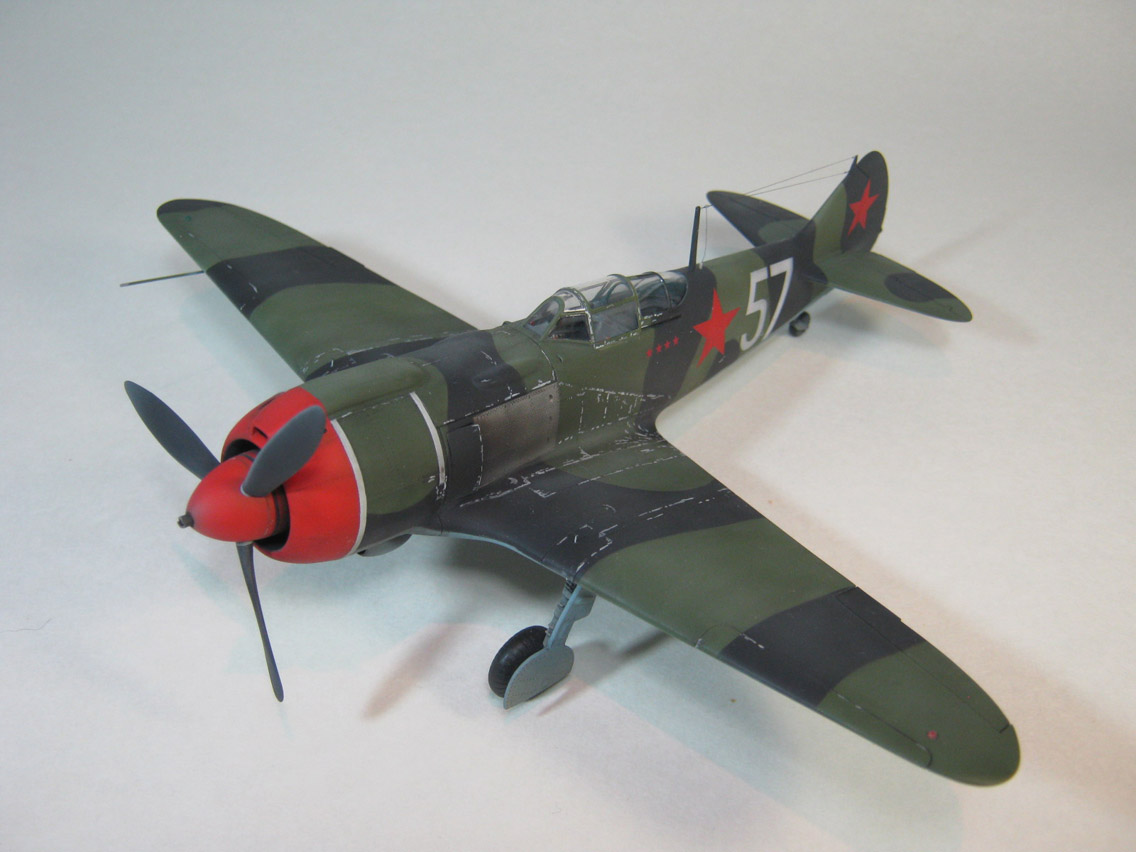

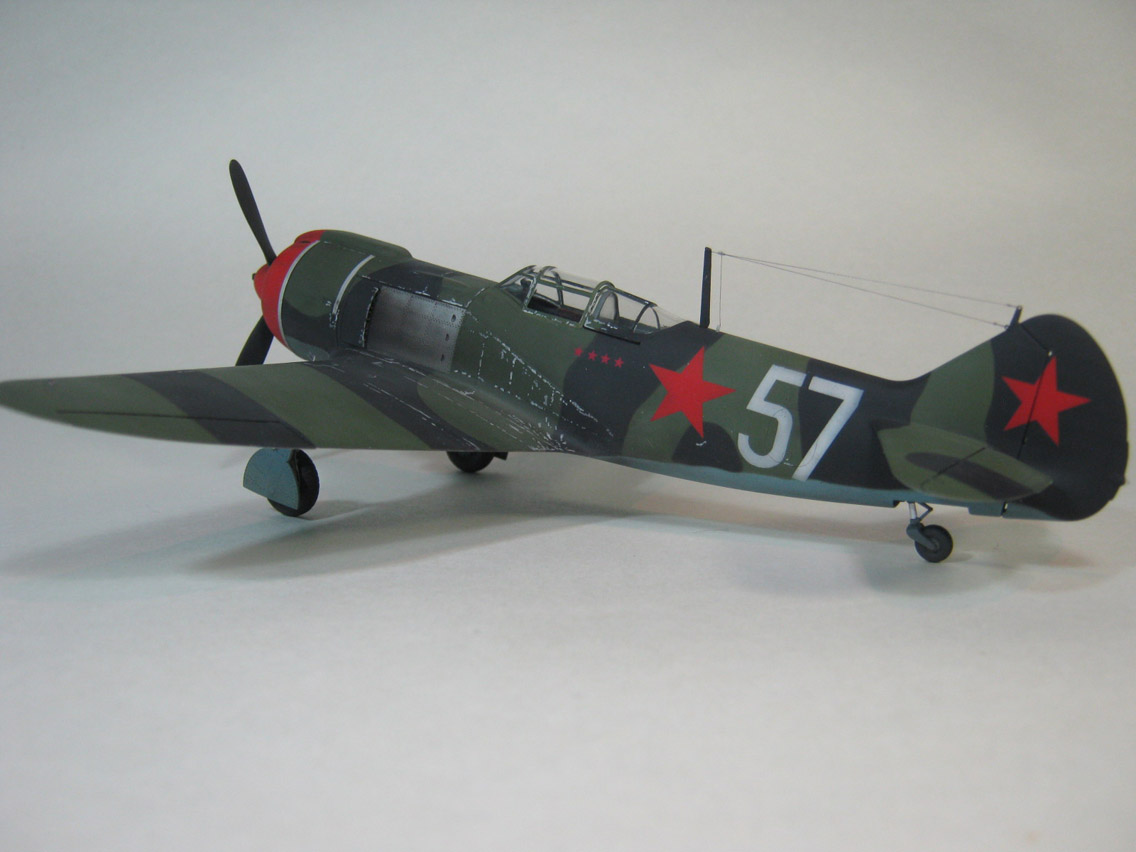

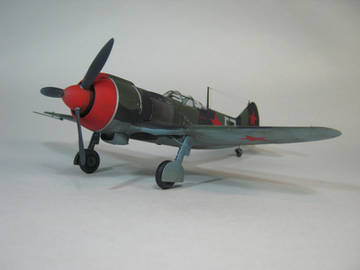

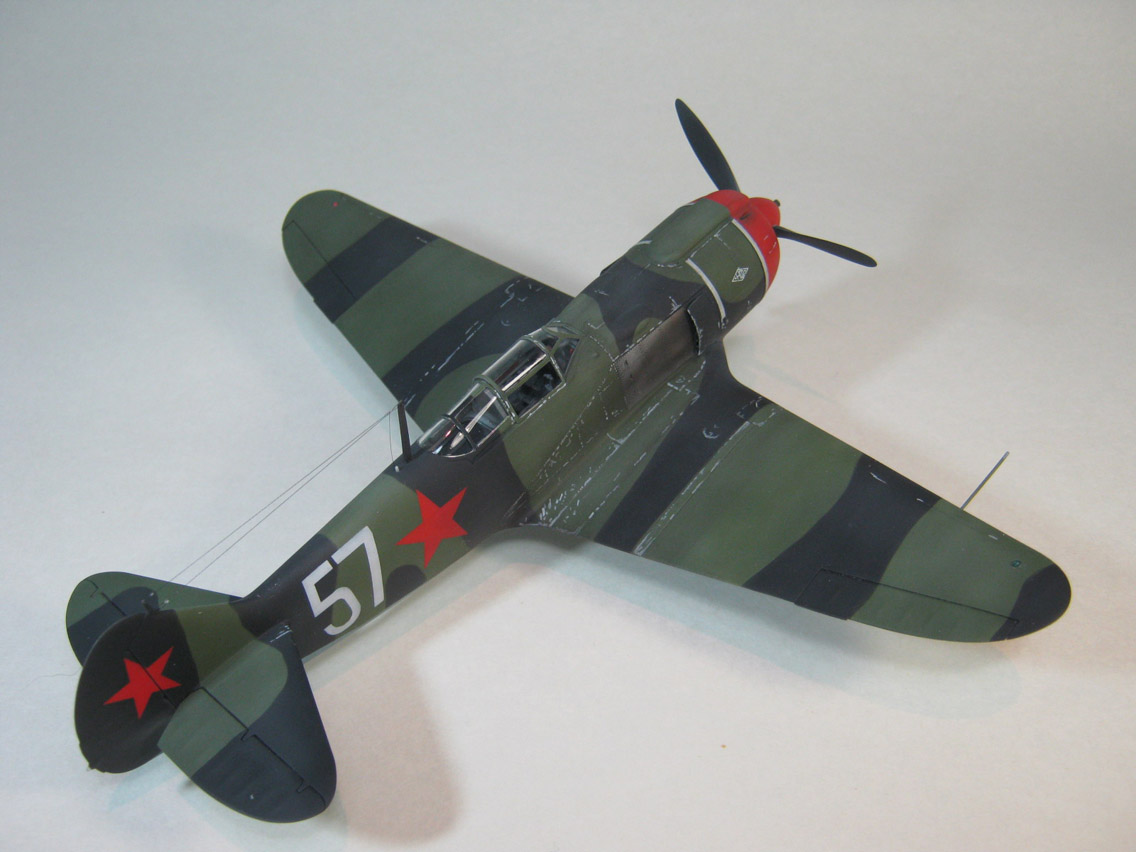

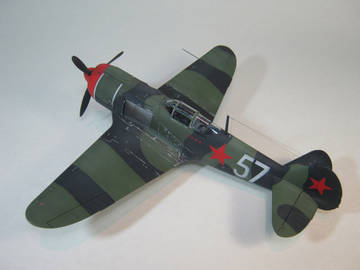

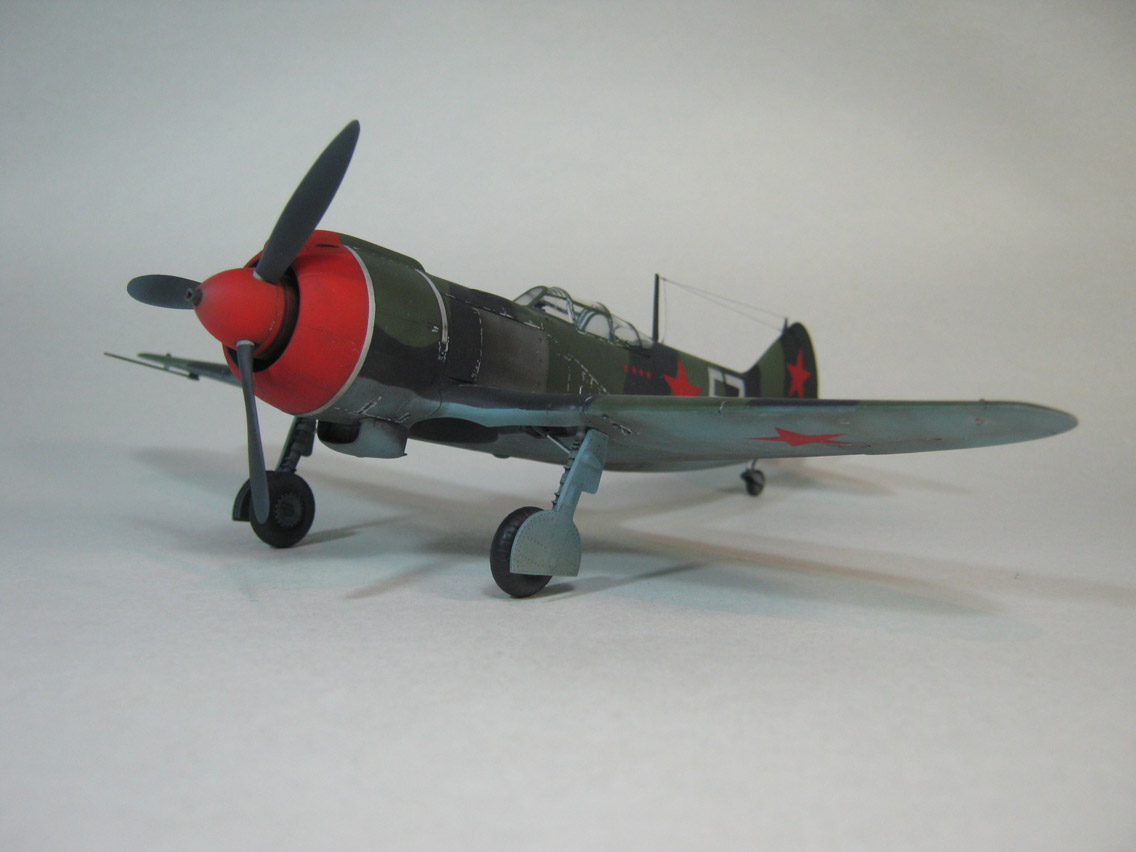

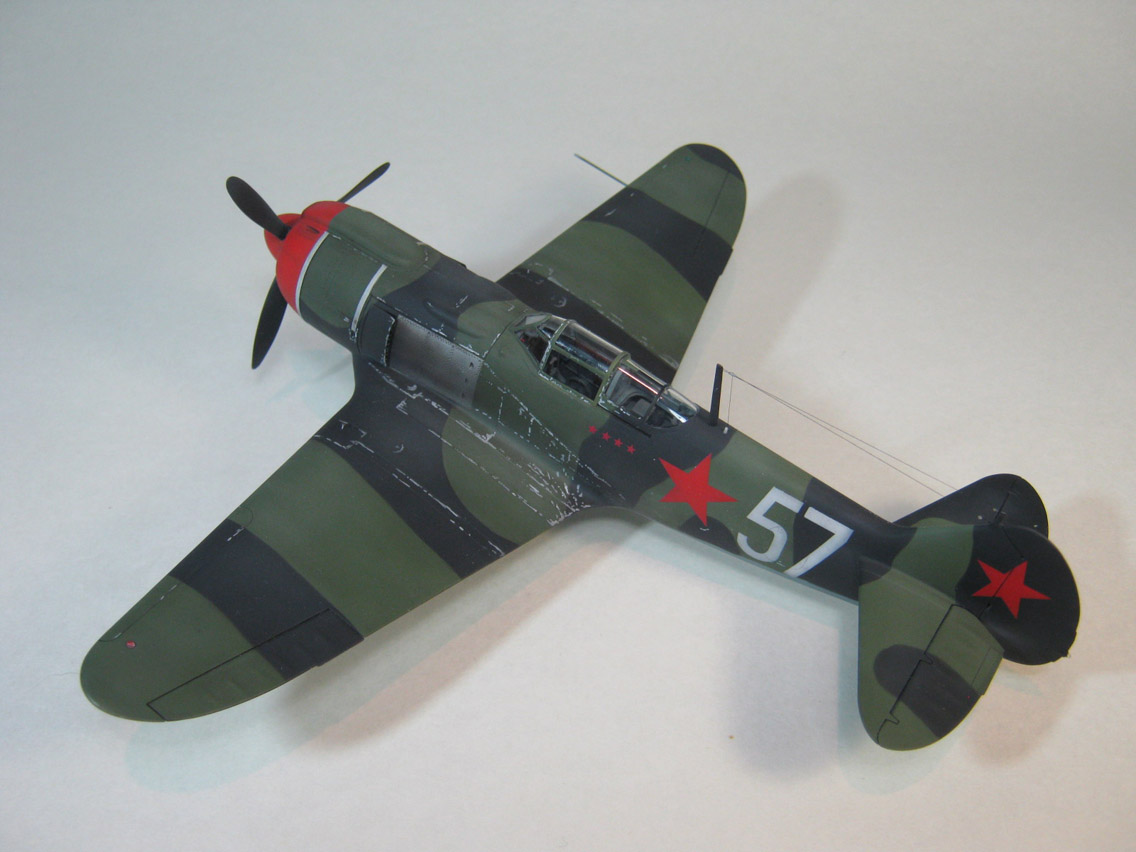

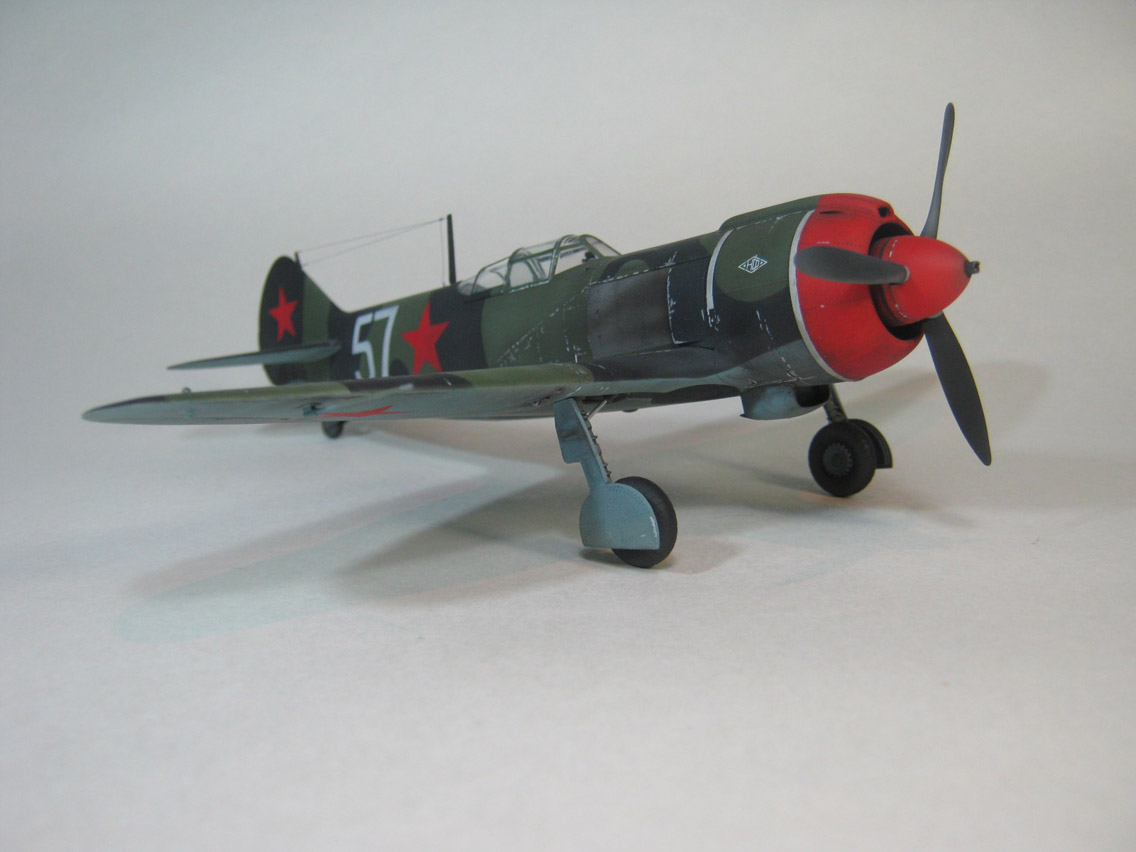

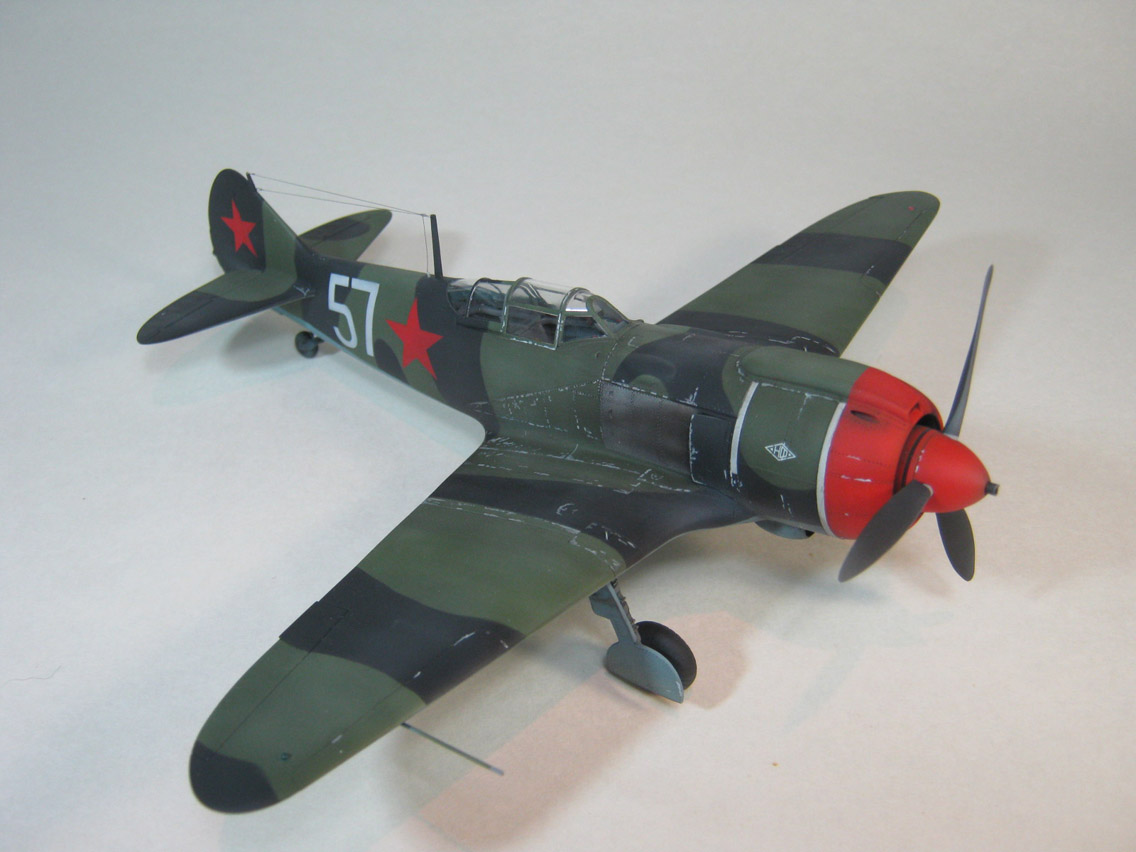

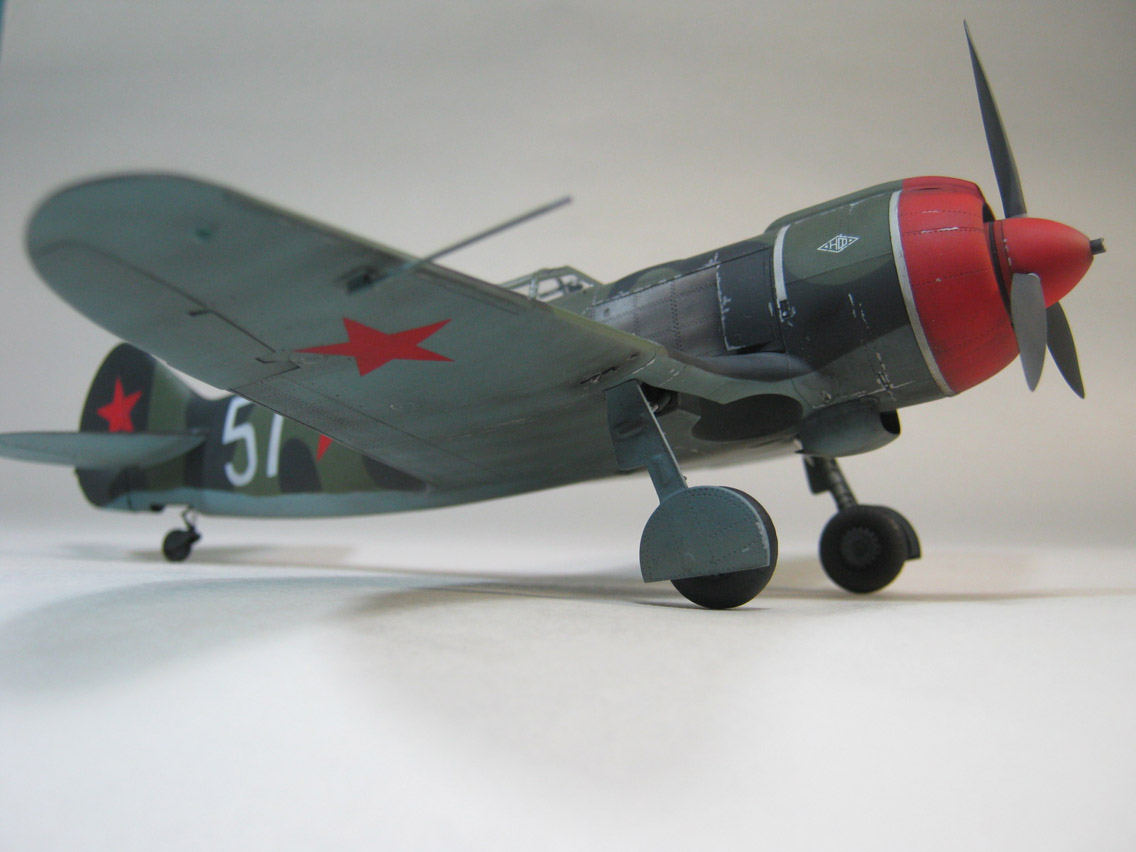

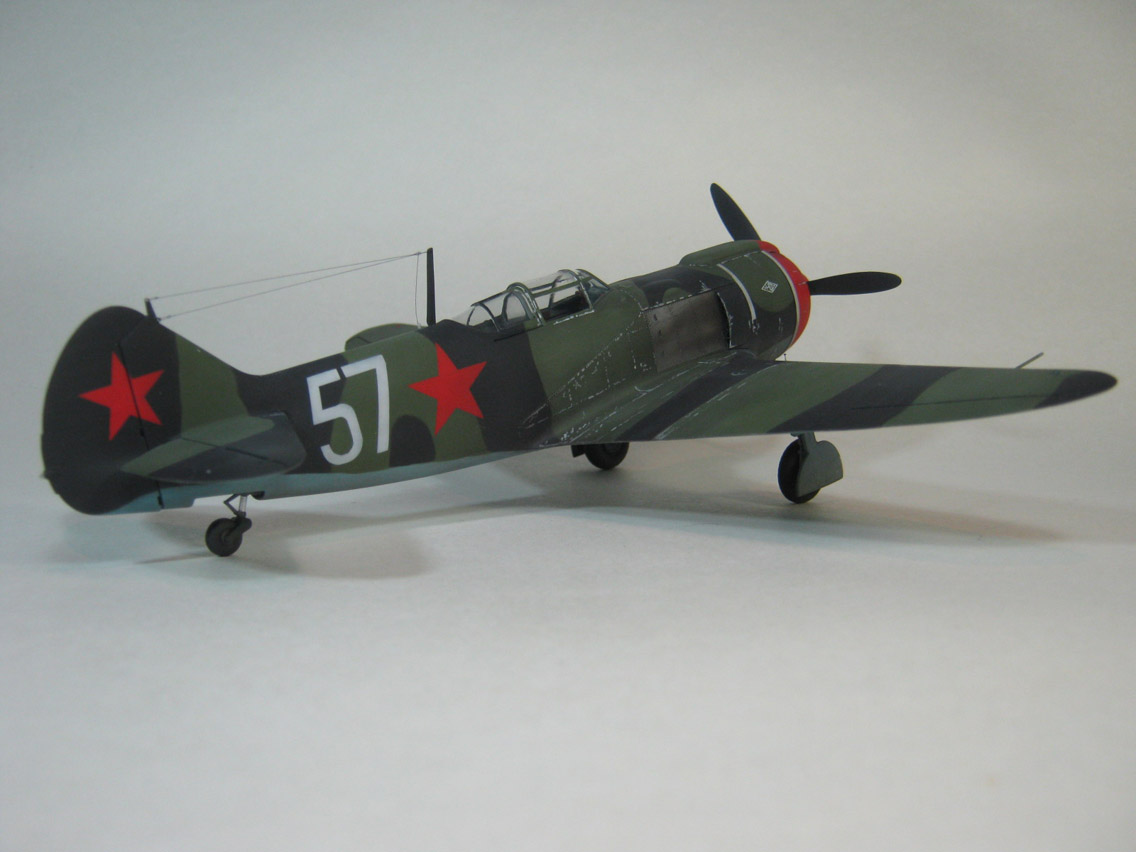

Ну и потом обдиринг, обгадинг, вклеивание всех мелочёвок, антенна из бантика
https://forumupload.ru/uploads/0000/0c/51/122/t306180.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t283007.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t741314.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t709960.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t14640.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t348671.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t759425.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t271914.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t235224.jpg

0

31

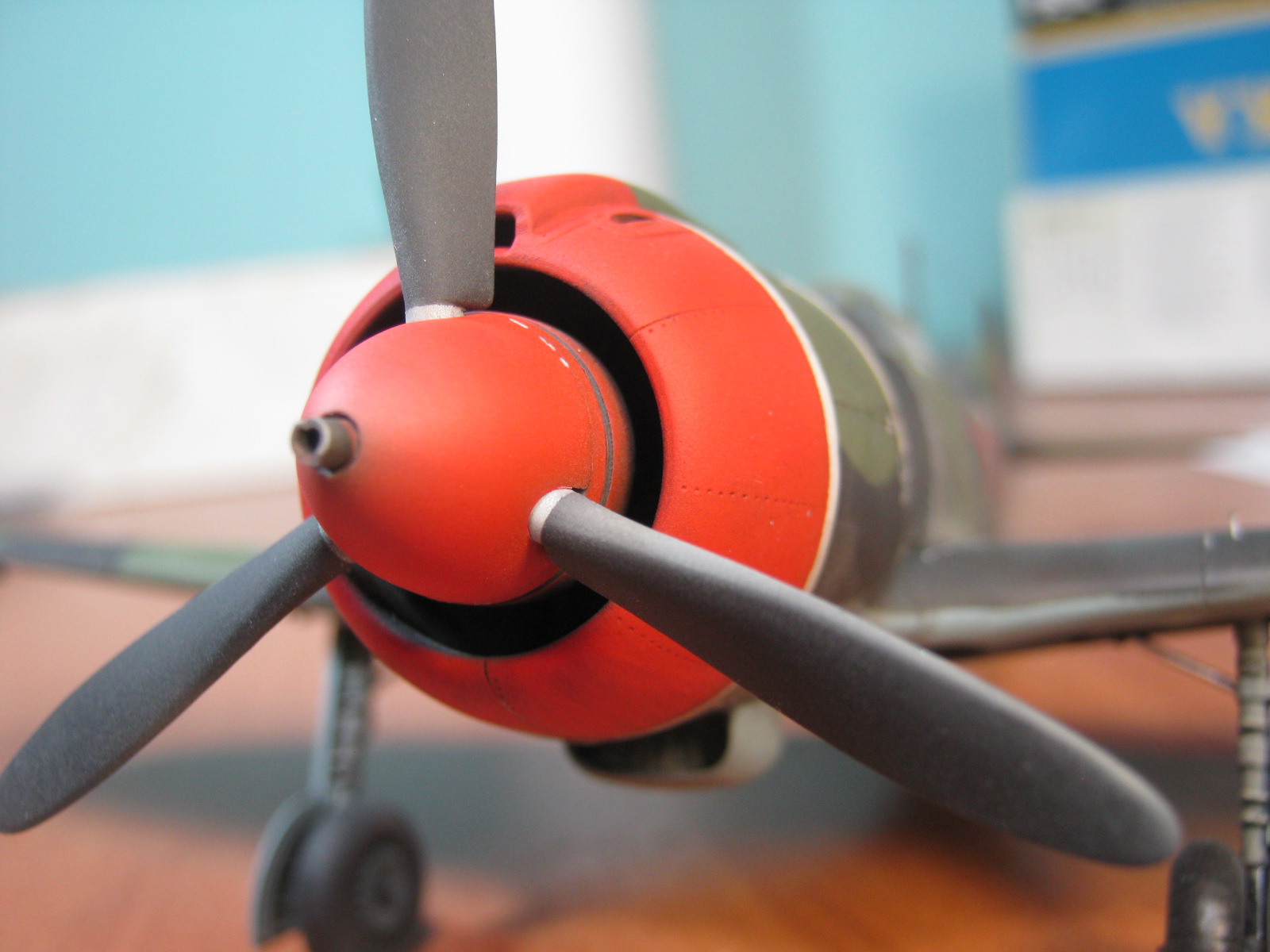

Красный цвет на финальных фотографиях с фиолетовым каким-то оттенком. На самом деле он такой
https://forumupload.ru/uploads/0000/0c/51/122/t441293.jpg

0

32

11.03.2015.
Салют смотрящему!

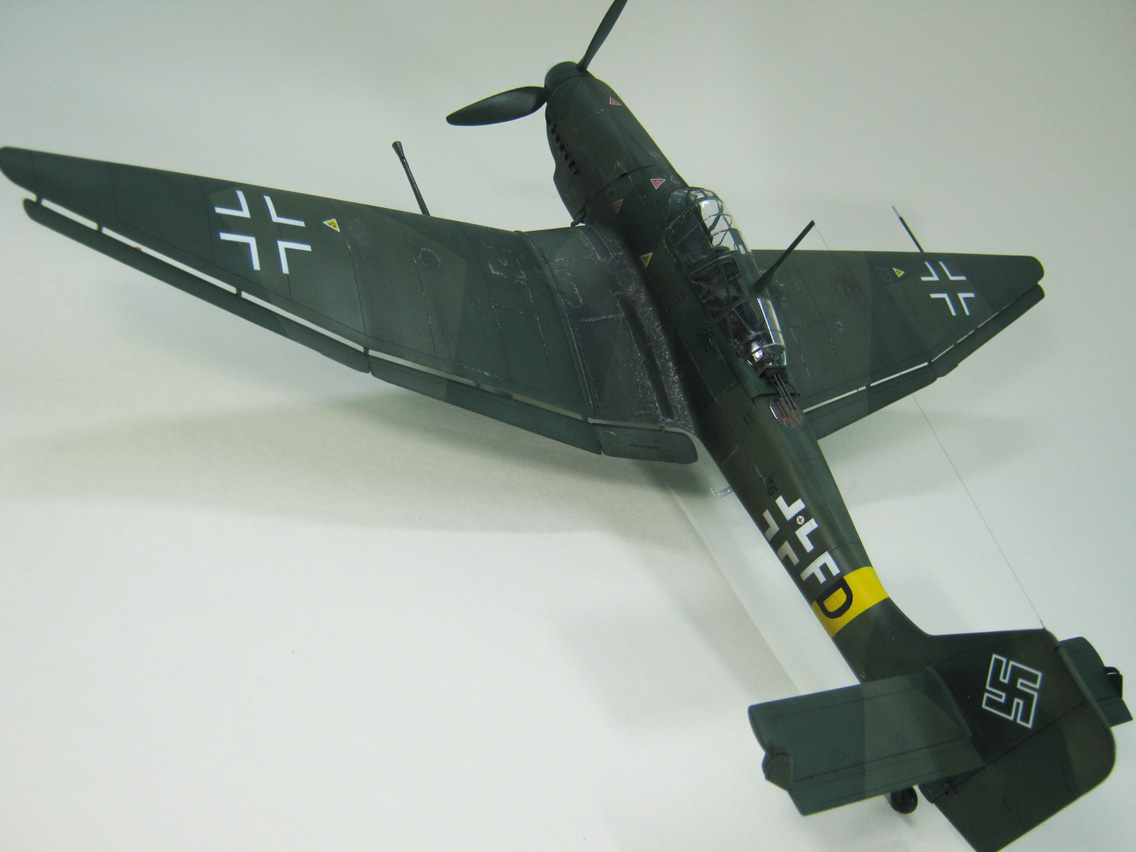

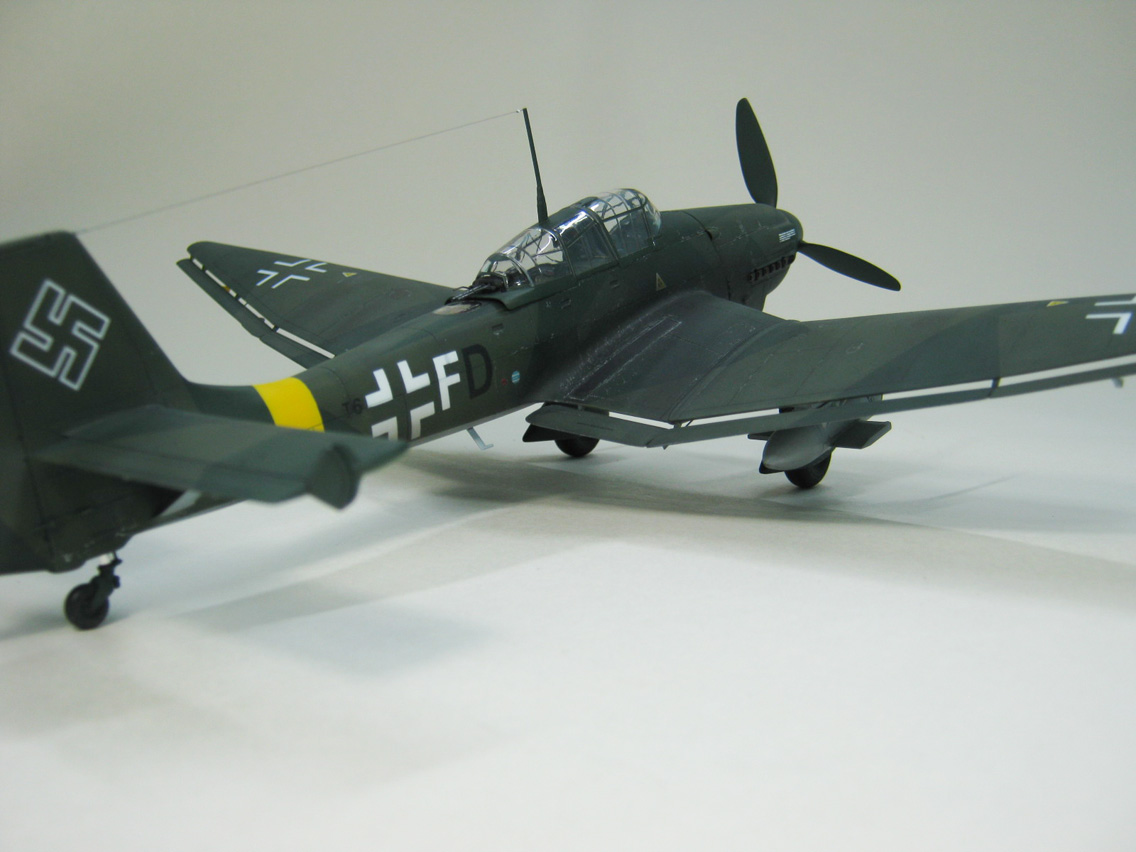

Вчера закончил Штуку от японской фирмы "Хасегава".
Начинал я её в 2012-м году, потом наткнулся на трудности и забросил.
Вновь взялся в феврале 14-го и вот потихоньку допилил.

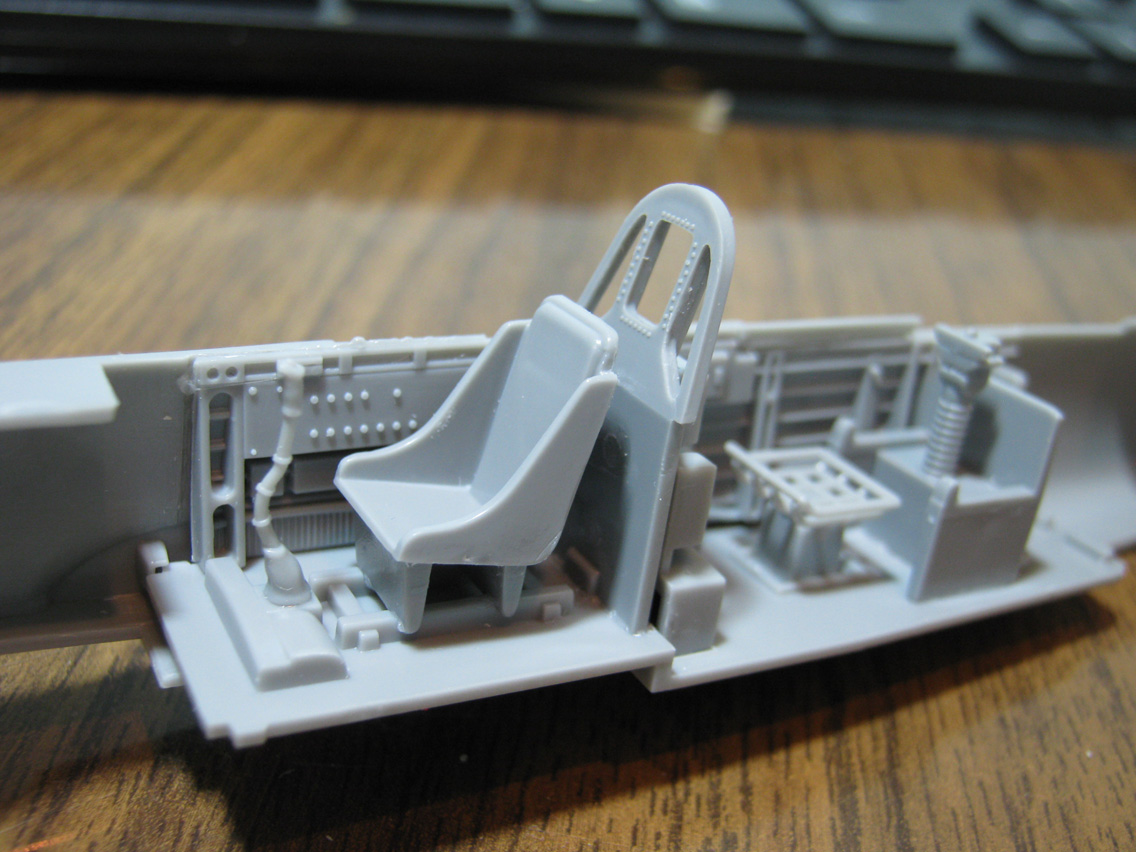

Начал вот с этого:
https://forumupload.ru/uploads/0000/0c/51/122/t266922.jpg

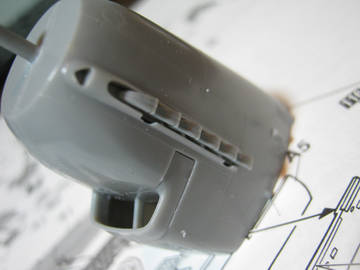

Потом собрал на сухую вот это, увидел, что надо шпаклевать, сказал себе - "потом", и положил в коробочку
https://forumupload.ru/uploads/0000/0c/51/122/t901647.jpg

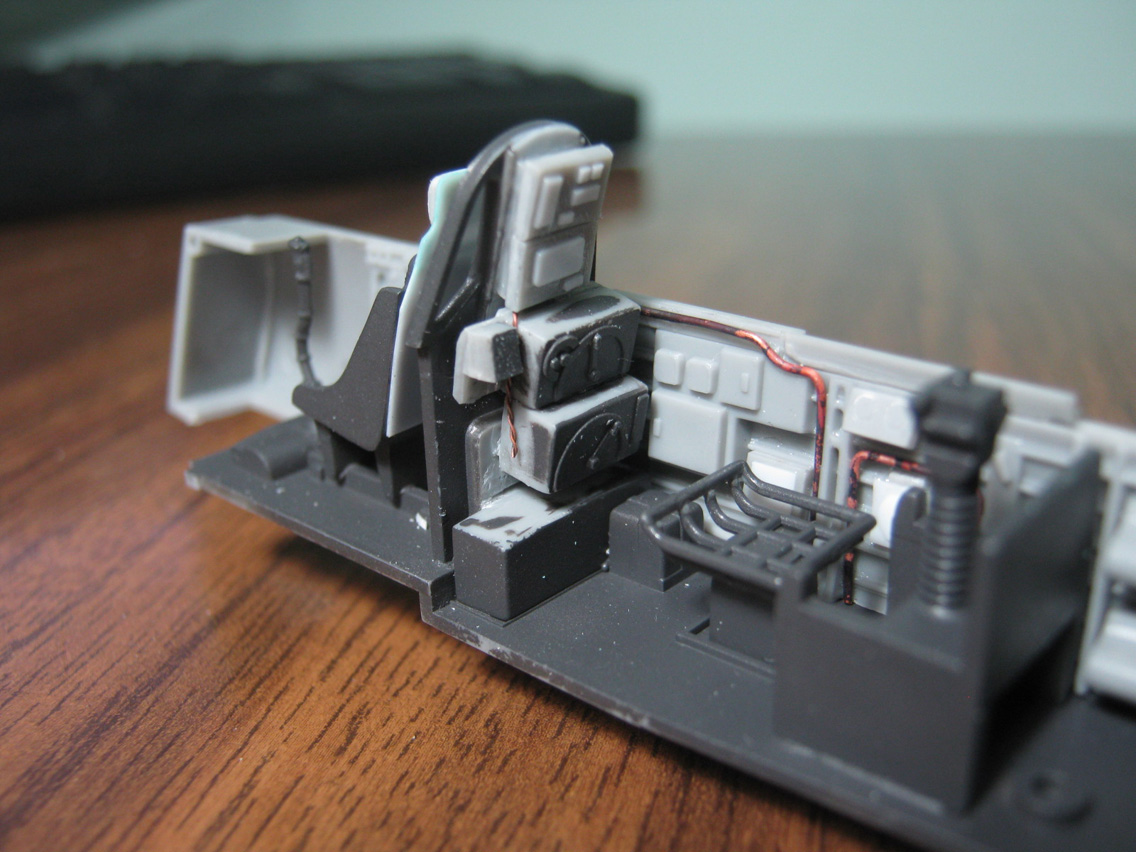

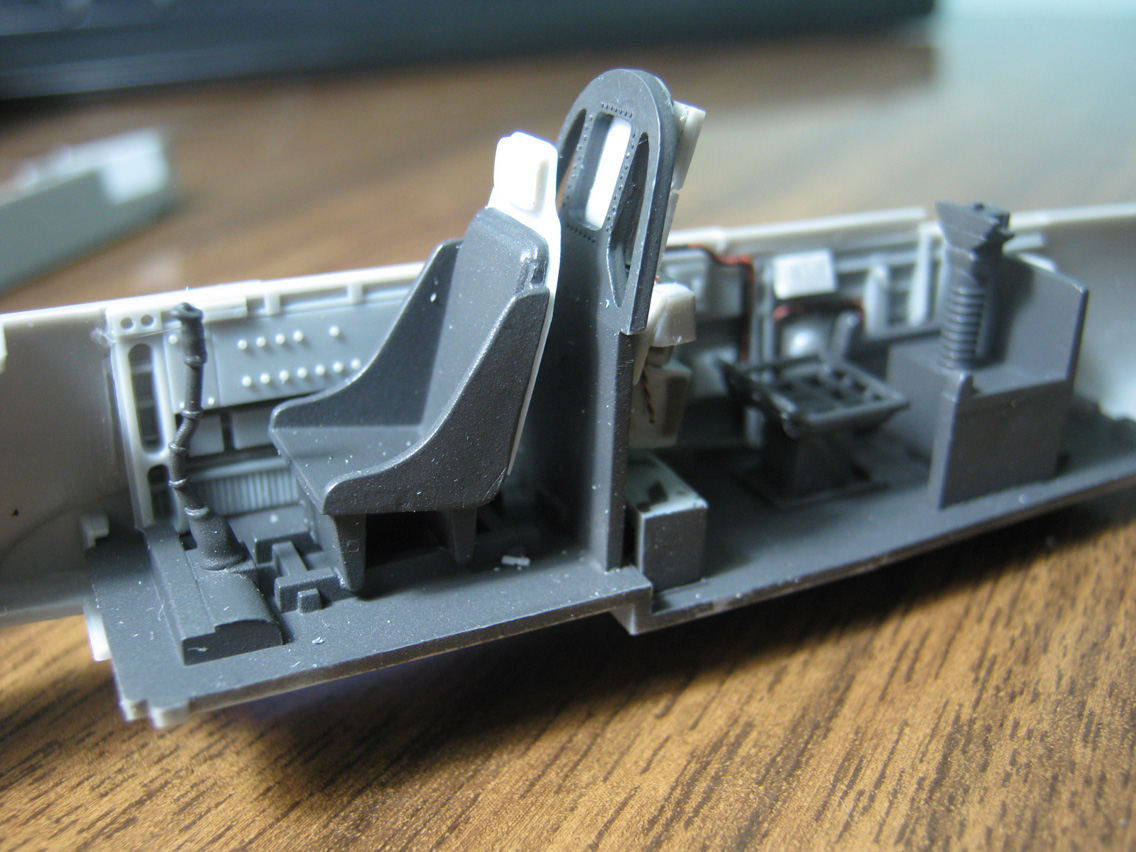

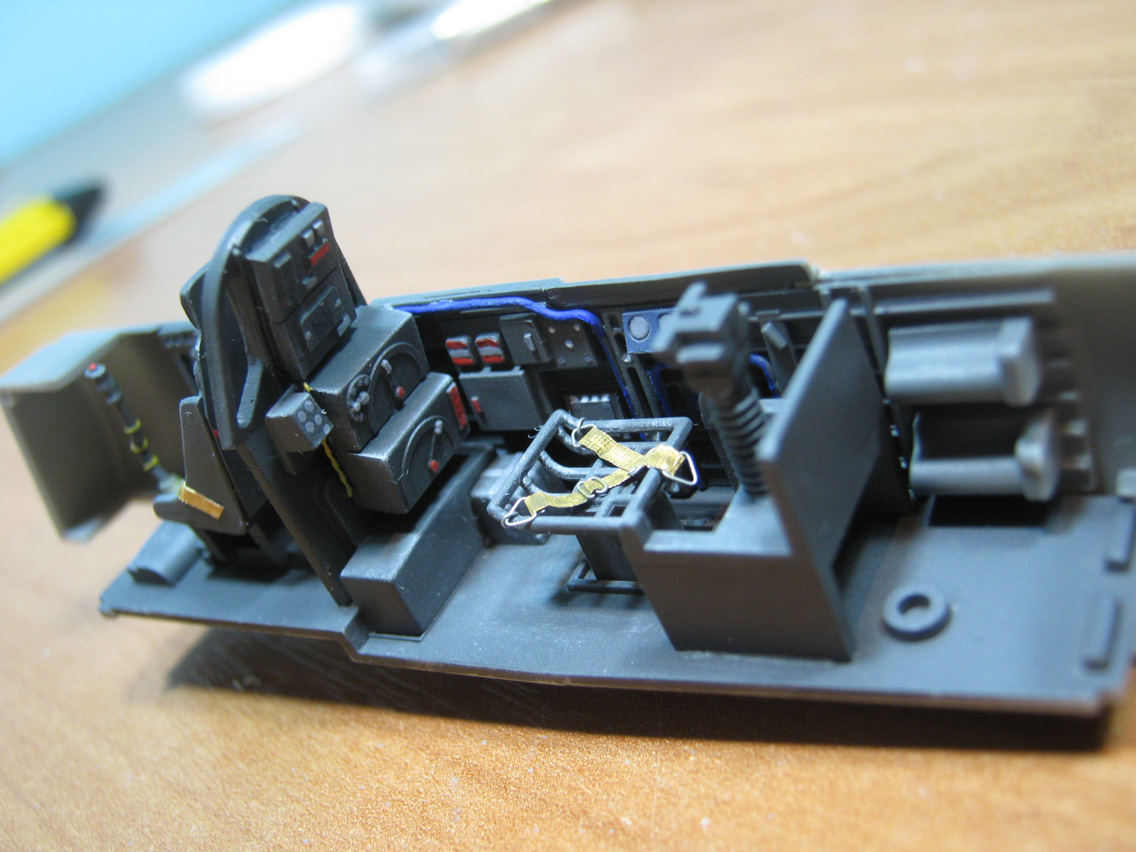

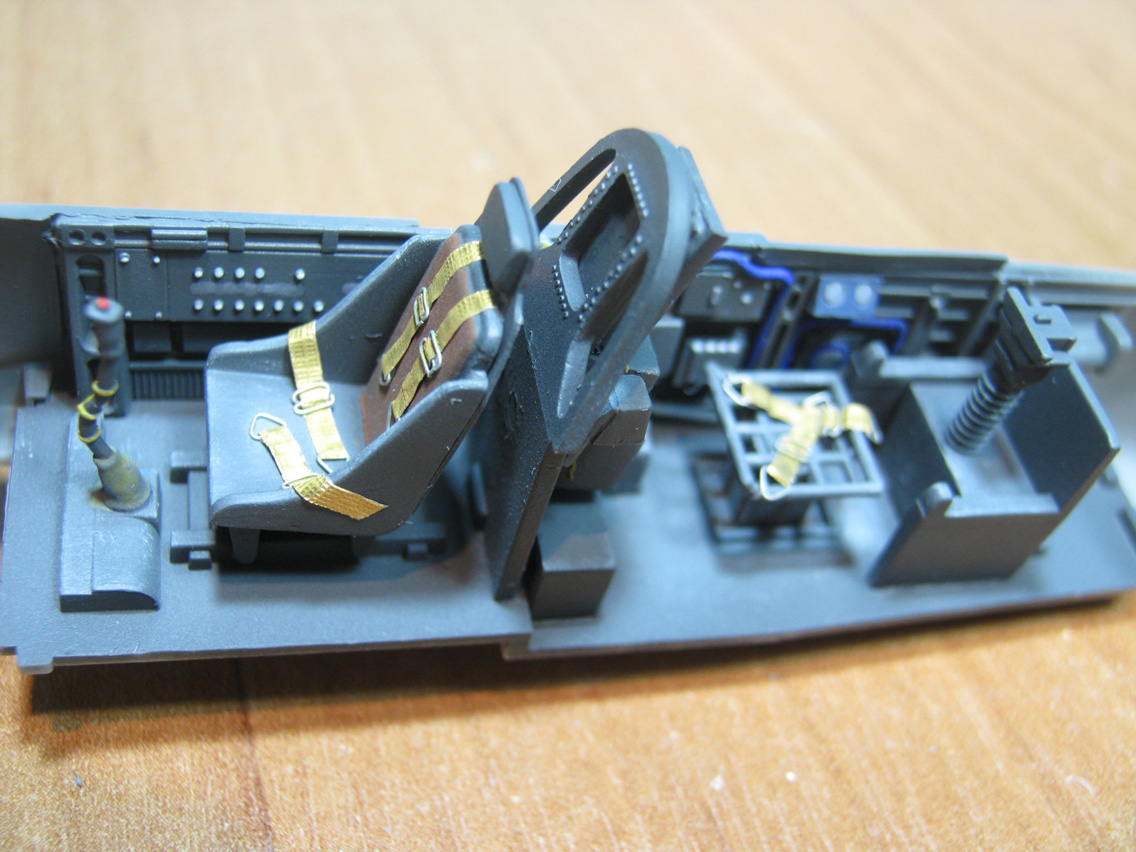

В 2014-м добавил кой-чё в кокпит и окончательно его покрасил
https://forumupload.ru/uploads/0000/0c/51/122/t900990.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t256554.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t181265.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t948153.jpg

0

33

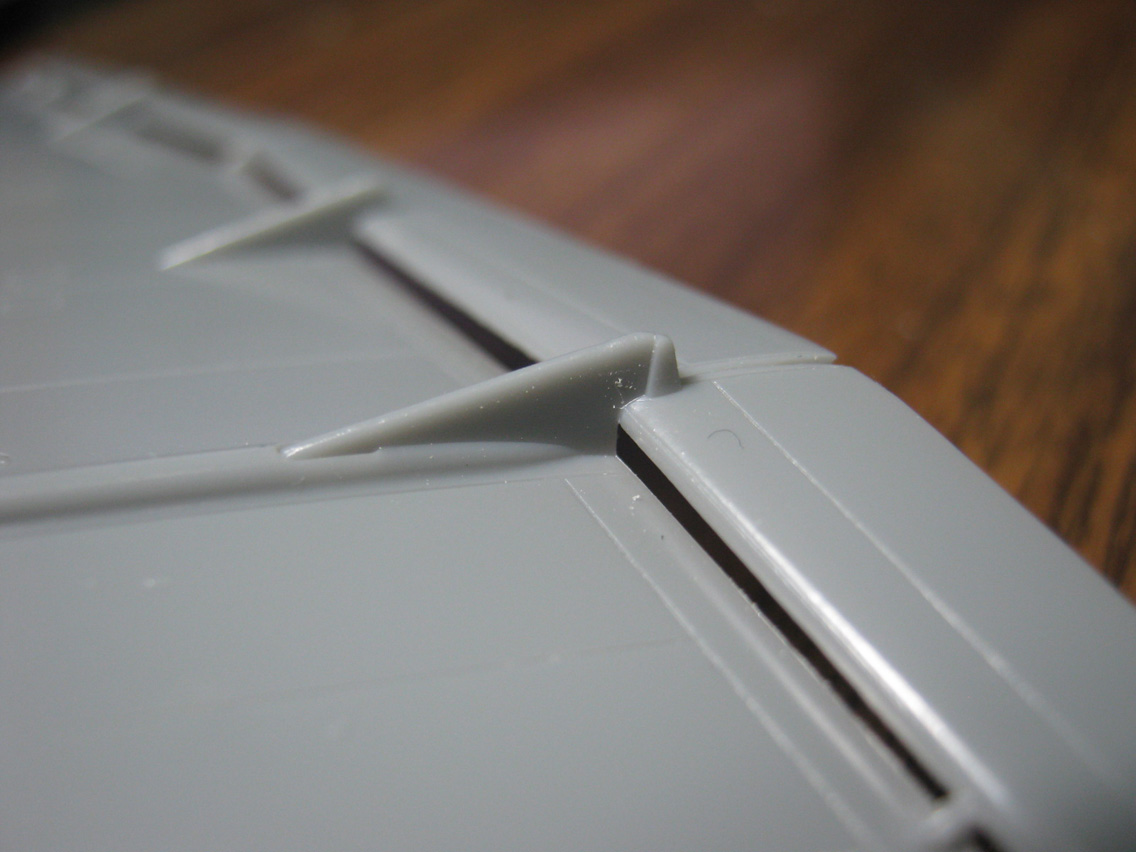

Из вот этого
https://forumupload.ru/uploads/0000/0c/51/122/t420935.jpg

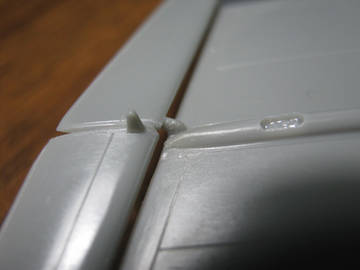

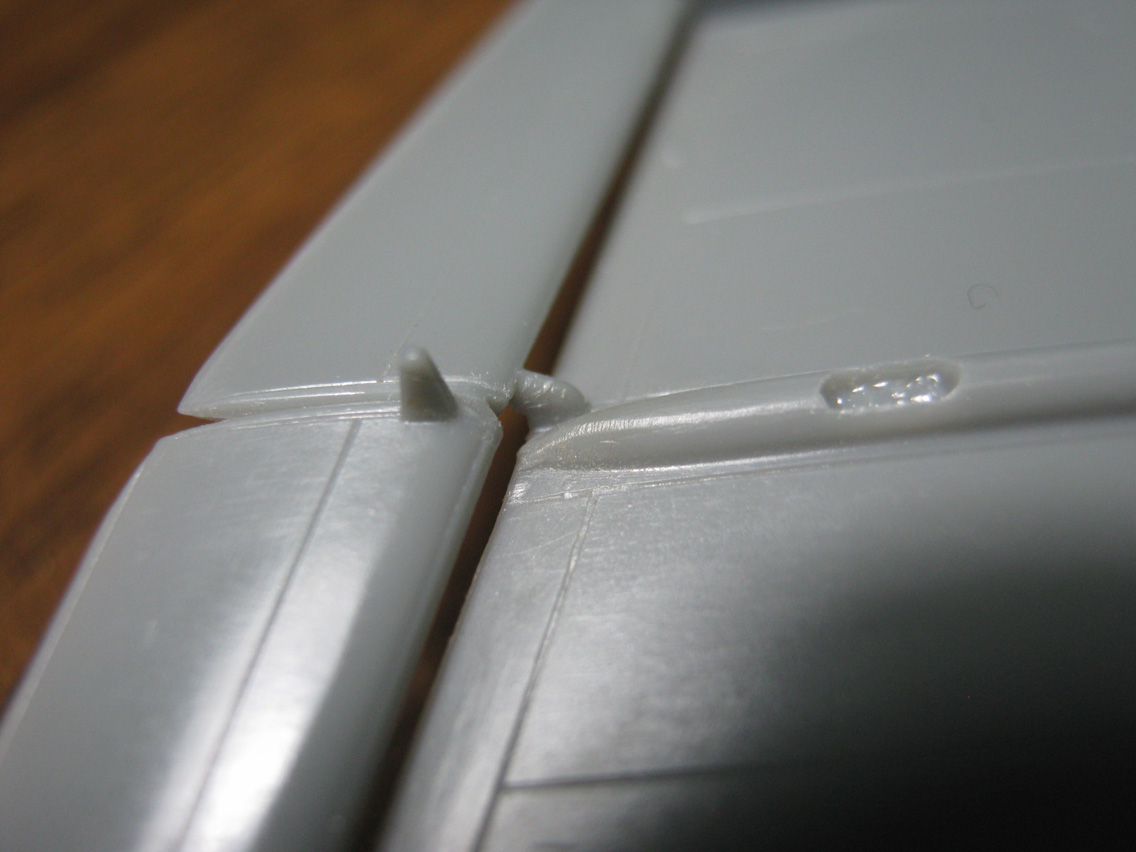

Сделал это
https://forumupload.ru/uploads/0000/0c/51/122/t326226.jpg

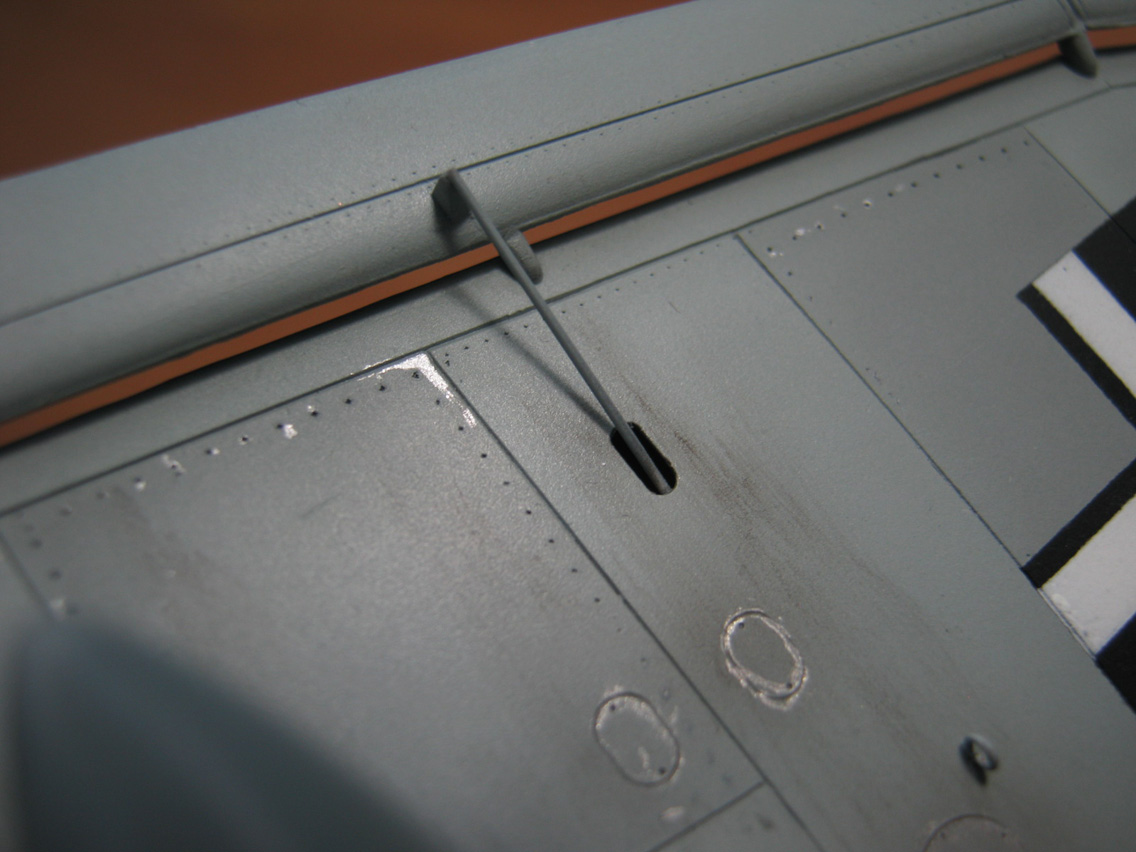

А потом, в конце концов это
https://forumupload.ru/uploads/0000/0c/51/122/t657103.jpg

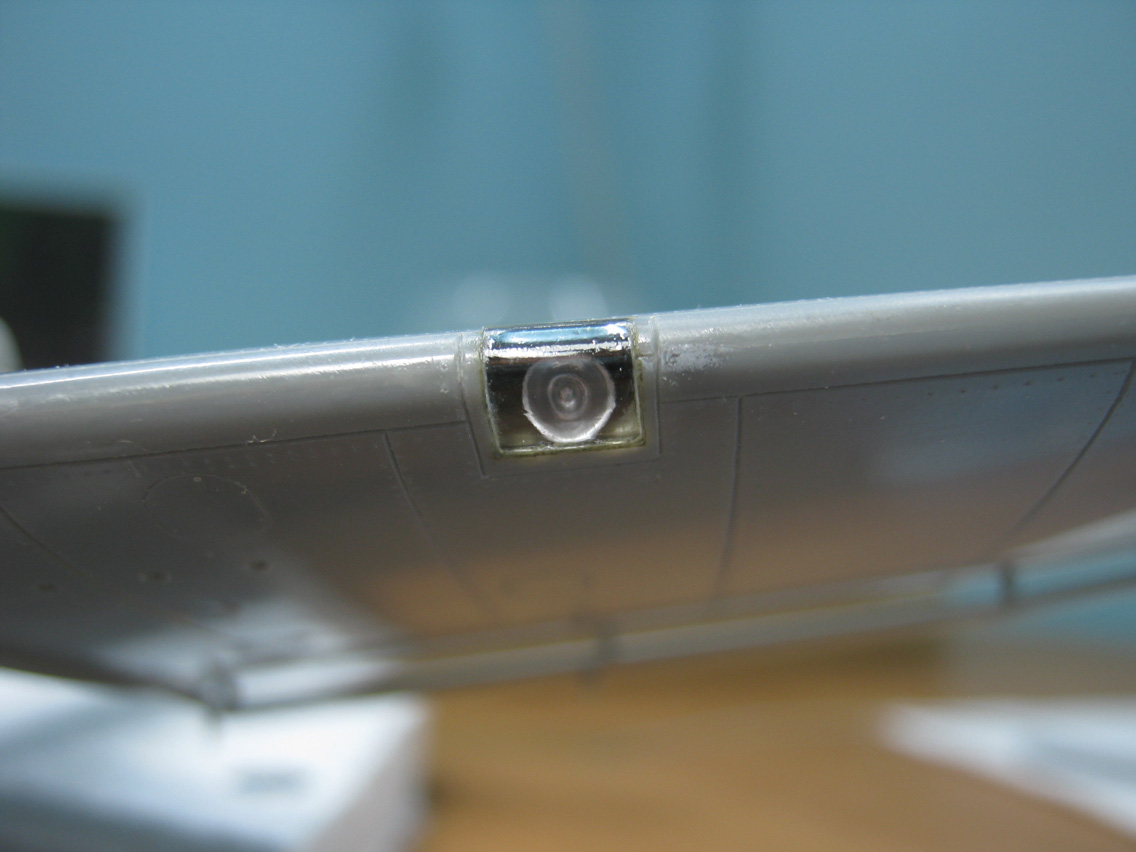

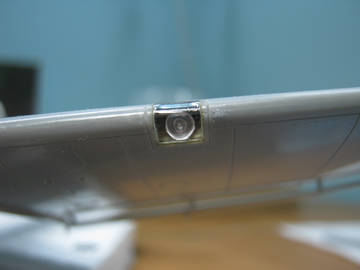

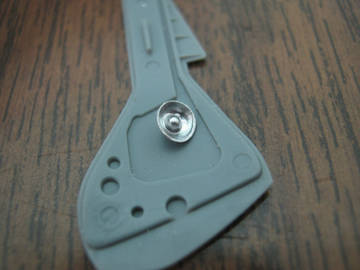

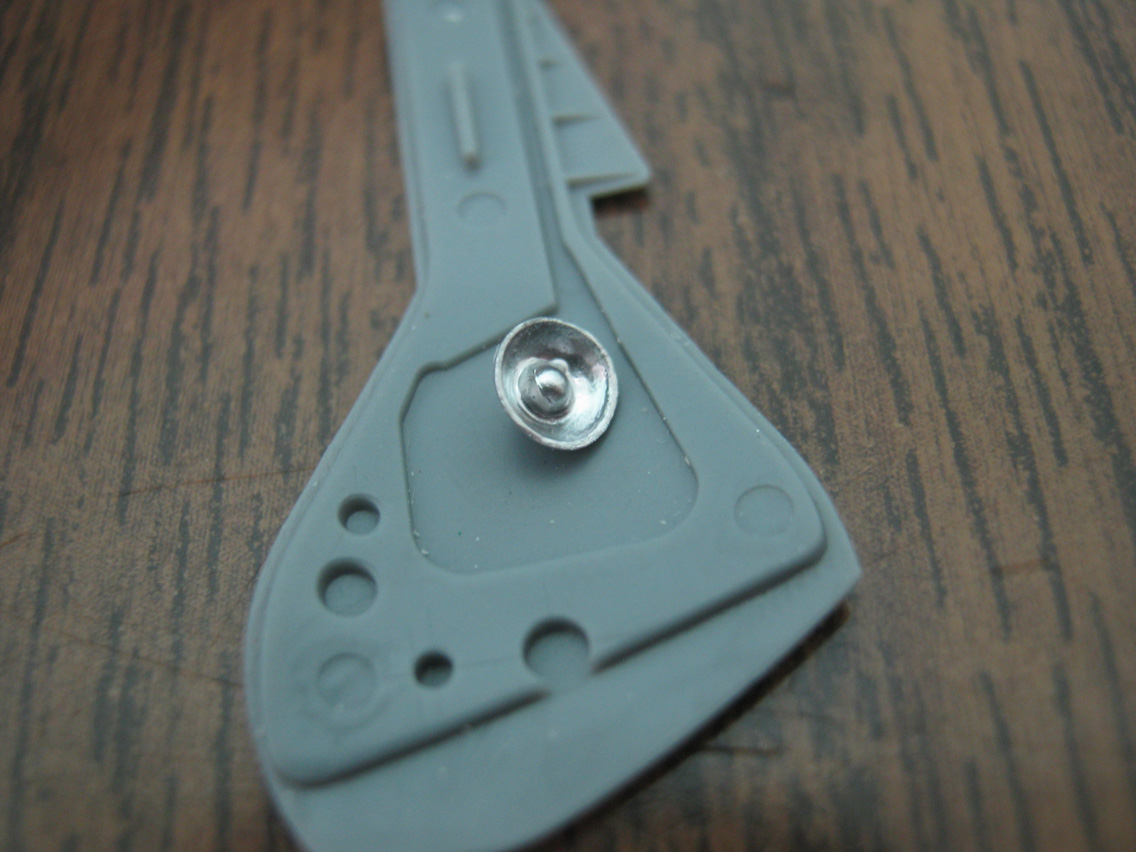

Фару
https://forumupload.ru/uploads/0000/0c/51/122/t328437.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t136240.jpg

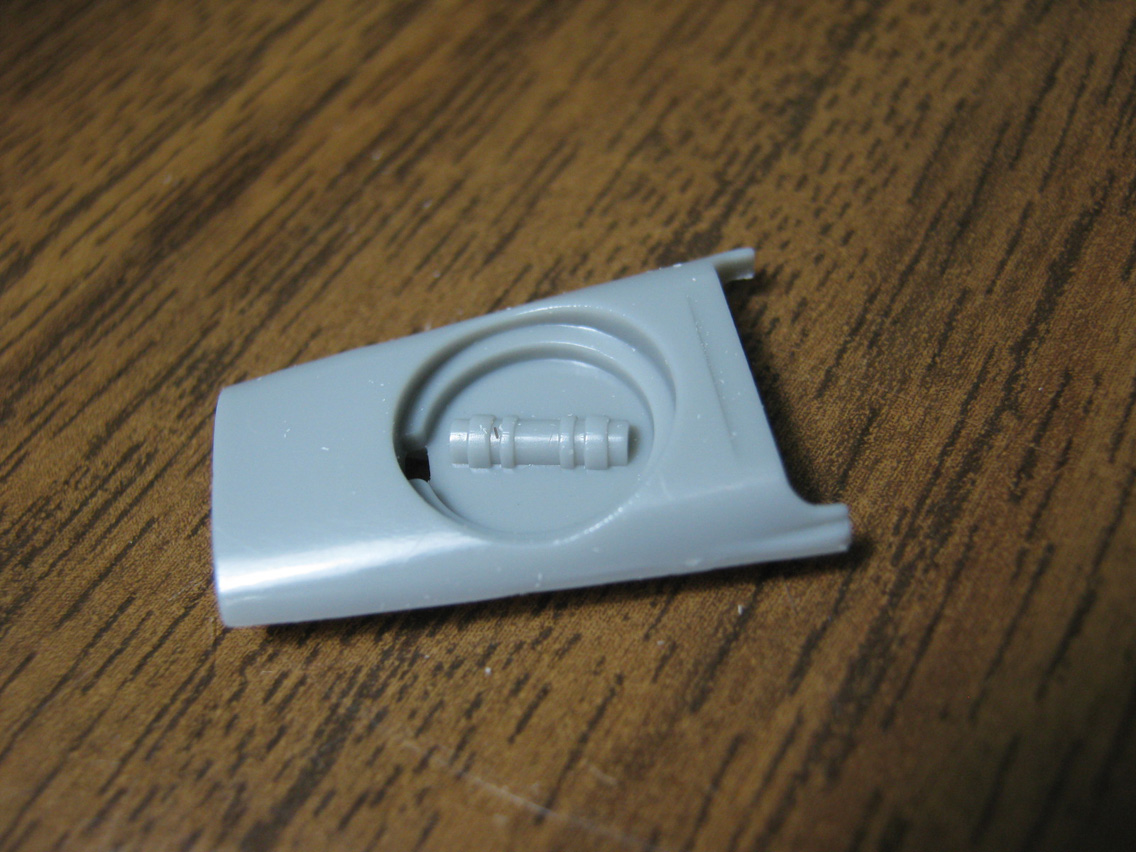

Антенна радиокомпаса в наборе такая
https://forumupload.ru/uploads/0000/0c/51/122/t699514.jpg

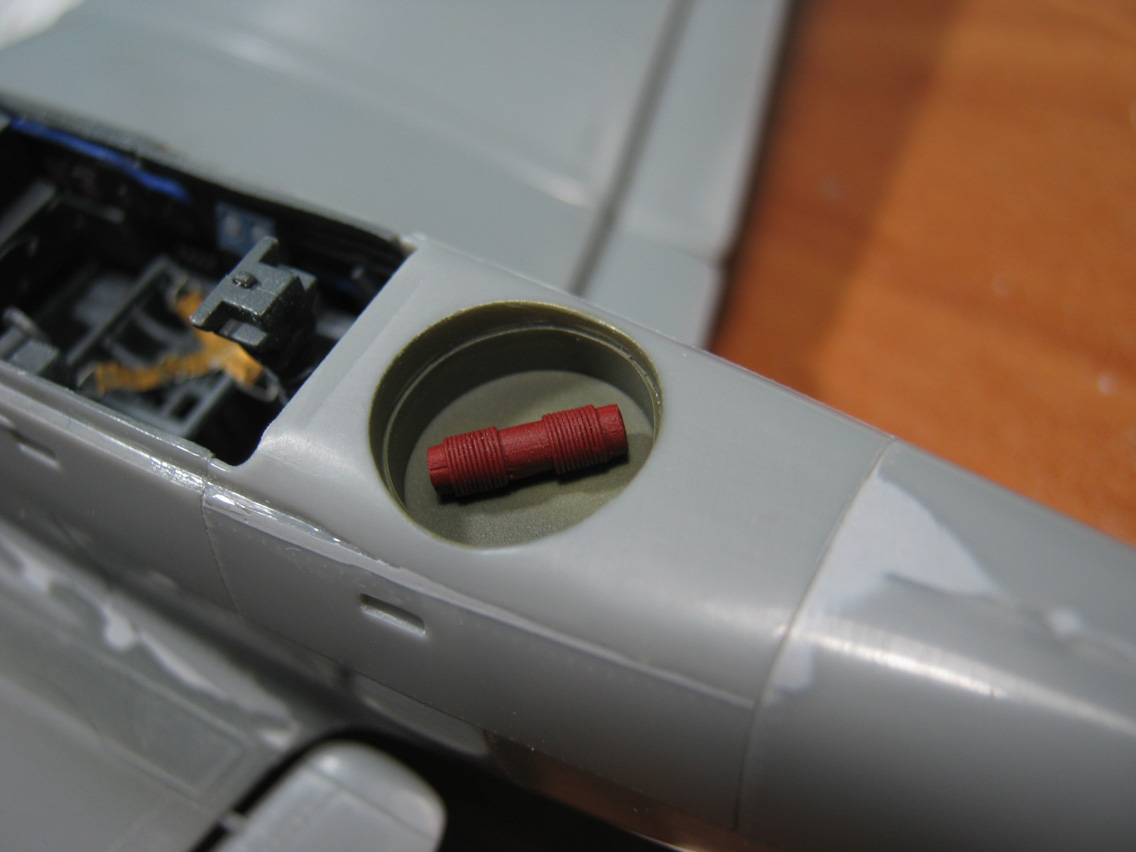

Сделал такую из куска бамбуковой шпажки и проволоки
https://forumupload.ru/uploads/0000/0c/51/122/t678652.jpg

0

34

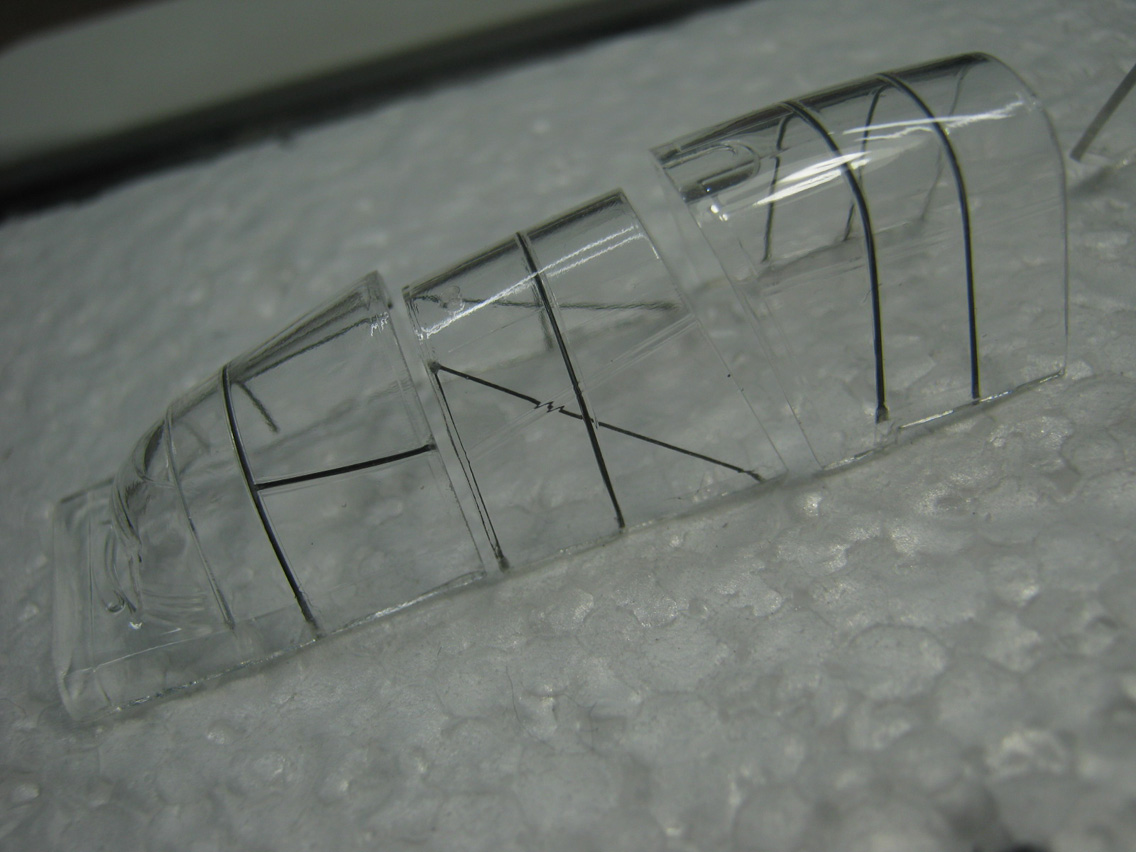

Переплёт фонаря на Штуке состоит из наружных и внутренних элементов. Вот тут видно хорошоhttps://forumupload.ru/uploads/0000/0c/51/122/t487455.jpg

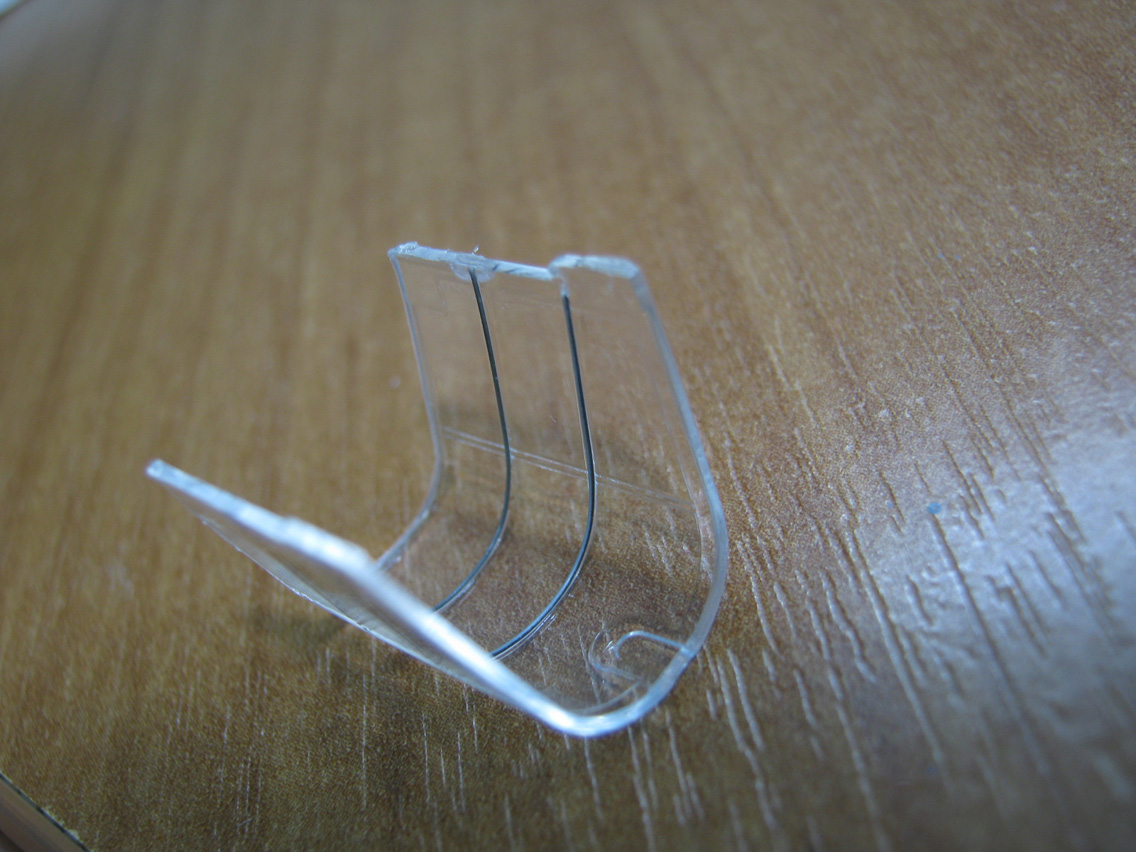

Попробовал из тянутого литника сделать внутренние, вроде получилось
https://forumupload.ru/uploads/0000/0c/51/122/t593411.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t317154.jpg

0

35

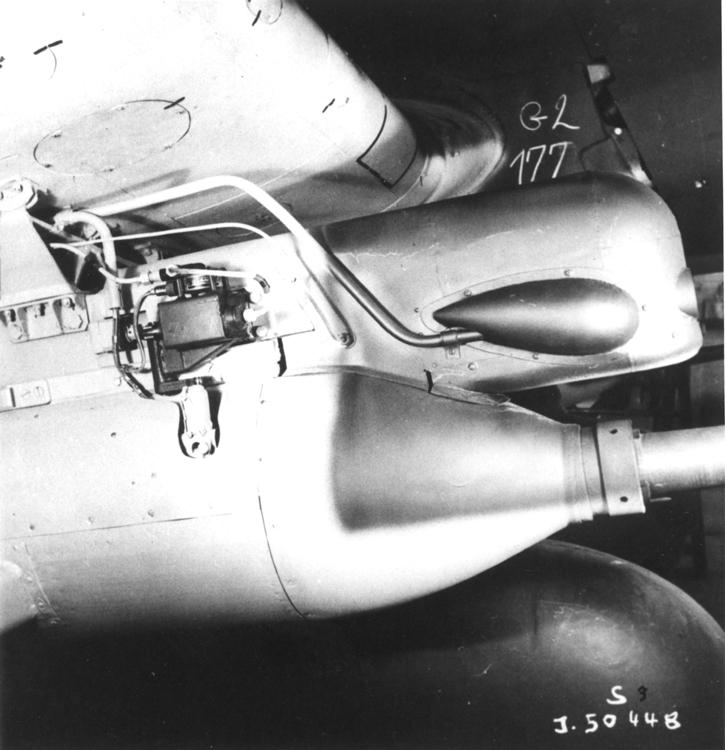

37-мм пуха в наборе даётся голая без нихто, а на самом деле из корпуса куча трубок выходит
https://forumupload.ru/uploads/0000/0c/51/122/t515877.jpg

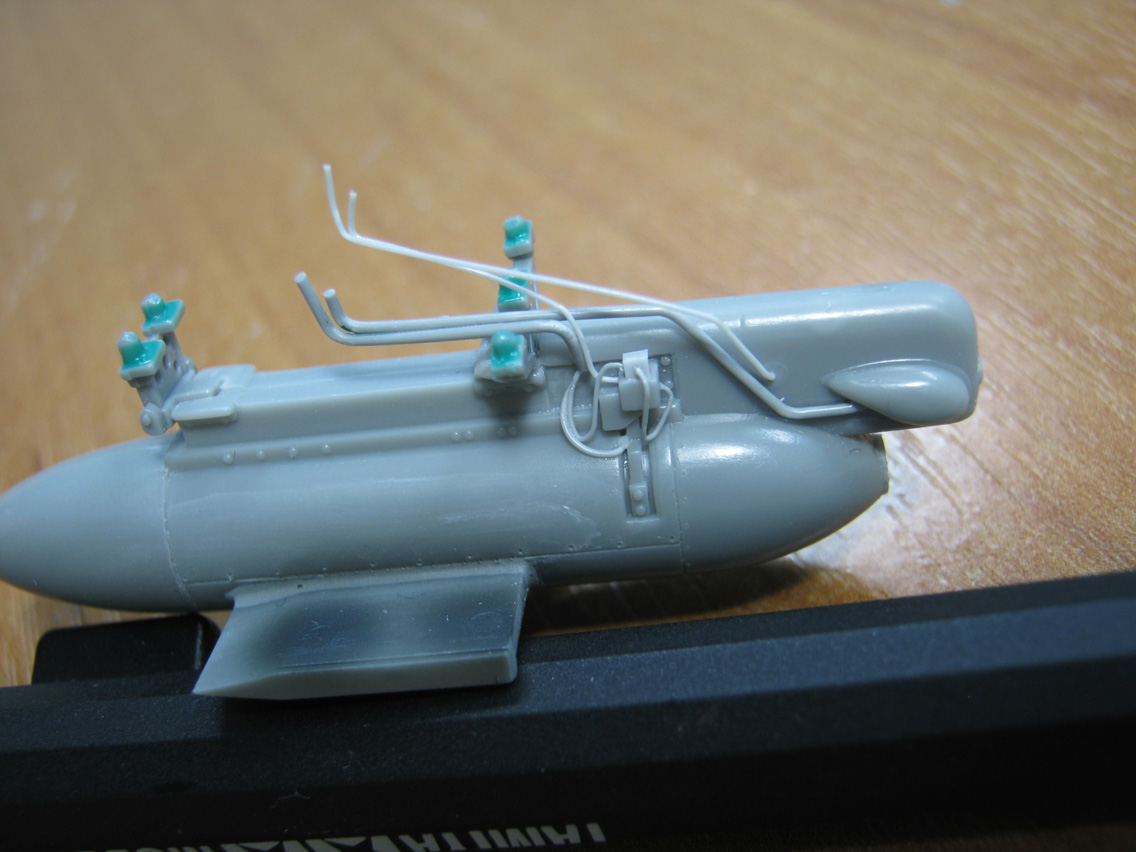

Тоже добавил нечто подобное (Спасибо парням с форума Scalemodels)
https://forumupload.ru/uploads/0000/0c/51/122/t222981.jpg

0

36

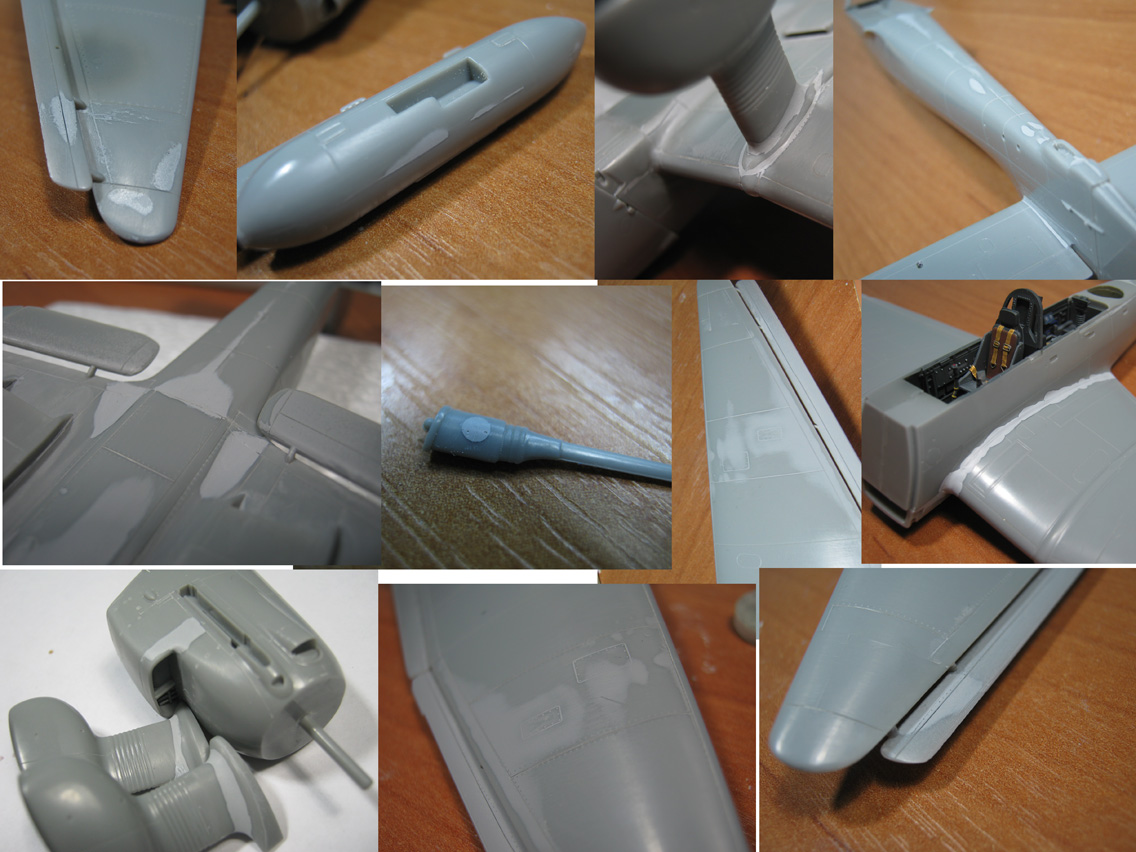

Теперь для меня слово "Хасегава" плотно ассоциируется со словом "шпаклёвка".
Шпаклевал все стыки, следы толкателей, ступеньки и всякие впуклости.
Хотя, когда приступал к сборке, то думал, что "Хасегава" - это что-то типа "Тамии" (Ещё одна
японская фирма, модели которой славятся лёгкой собираемостью. Мож тоже брехня...)
https://forumupload.ru/uploads/0000/0c/51/122/t635474.jpg

0

37

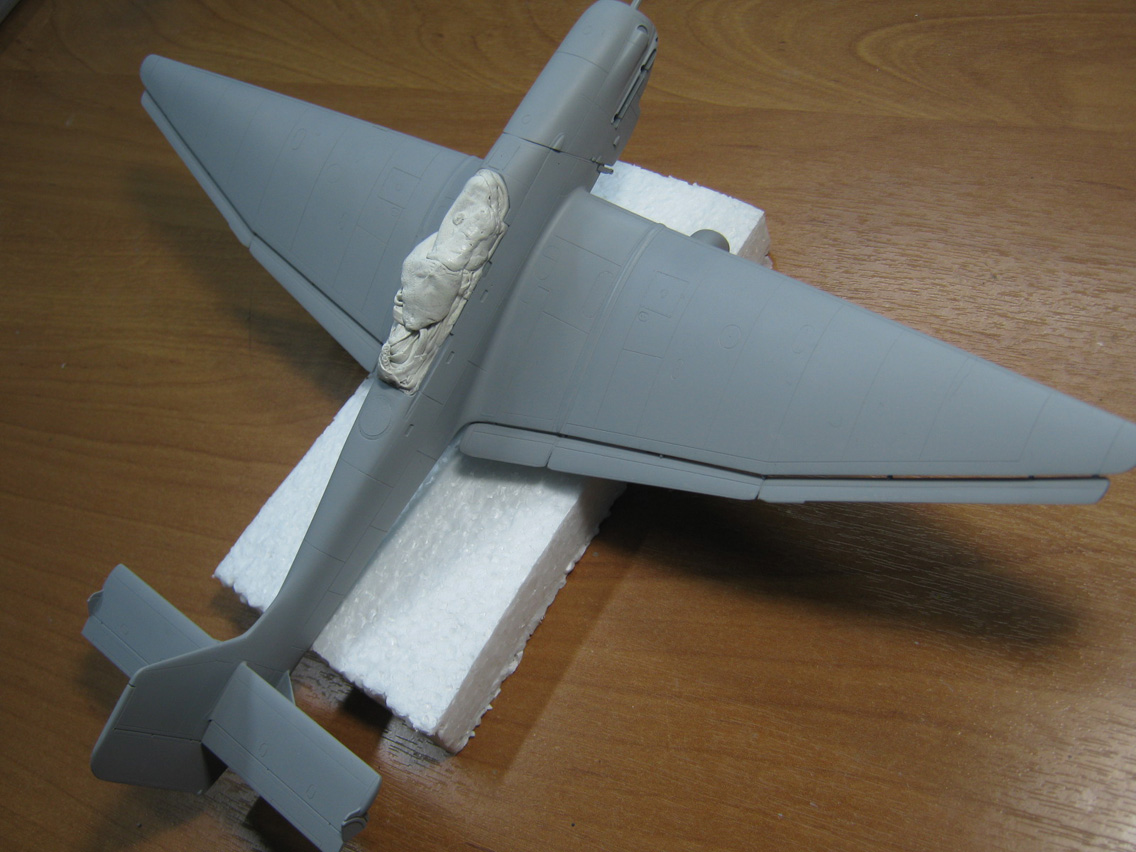

Грунтовка (кабину заклеил патафиксом)
https://forumupload.ru/uploads/0000/0c/51/122/t689560.jpg

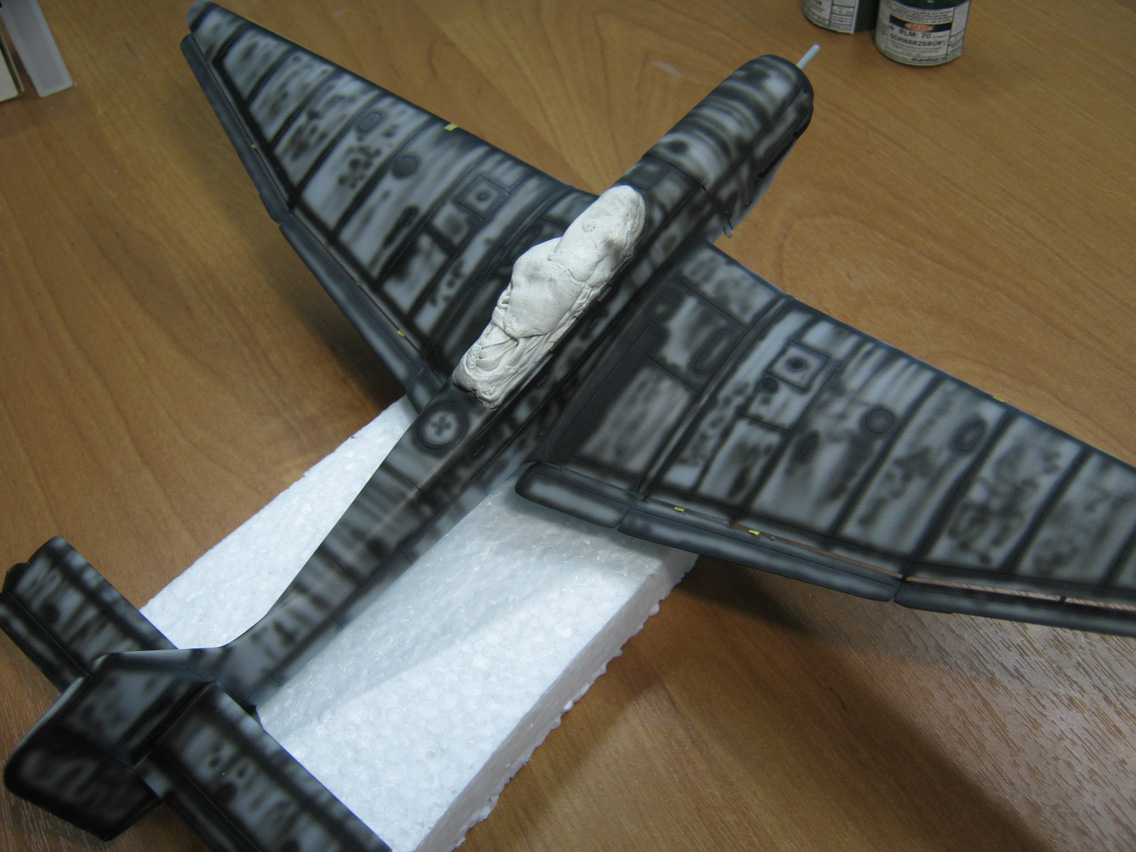

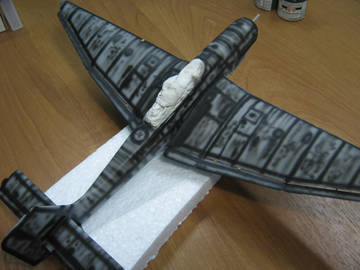

Прешейдинг
https://forumupload.ru/uploads/0000/0c/51/122/t285805.jpg

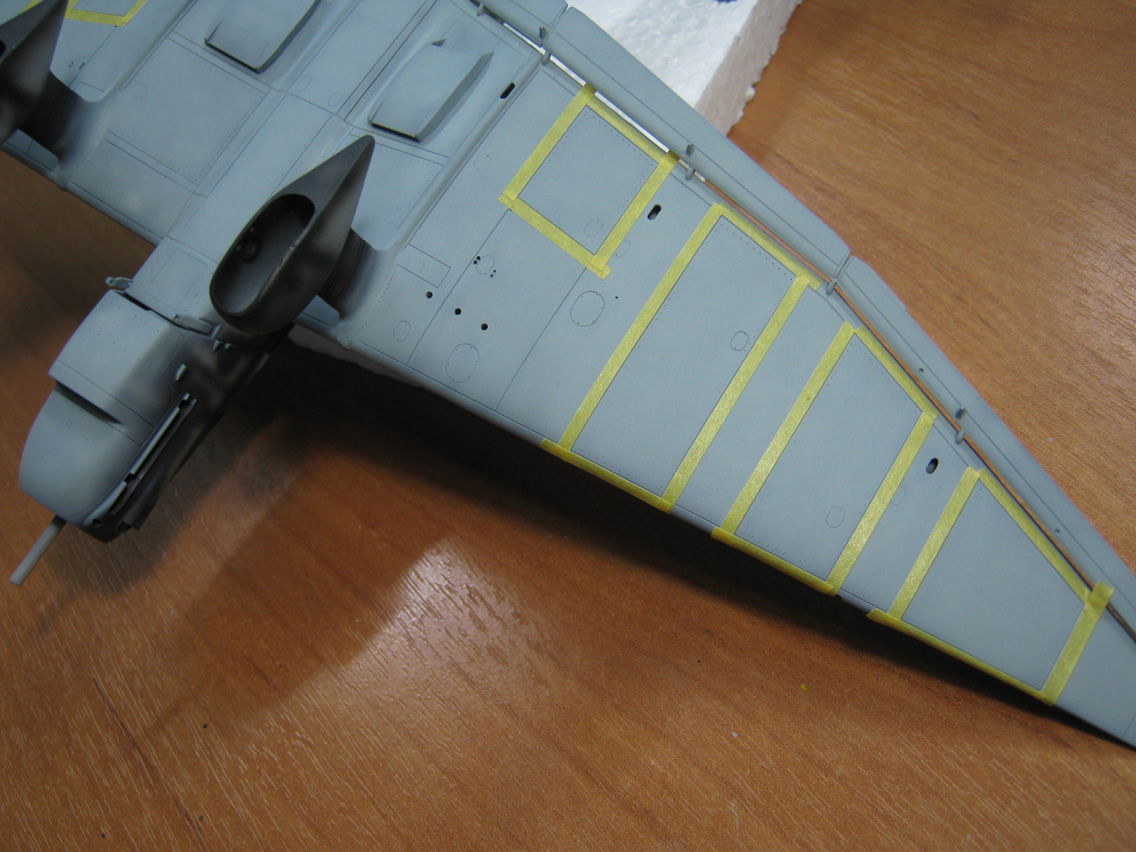

Попробовал панели покрасить разными оттенками
https://forumupload.ru/uploads/0000/0c/51/122/t711128.jpg

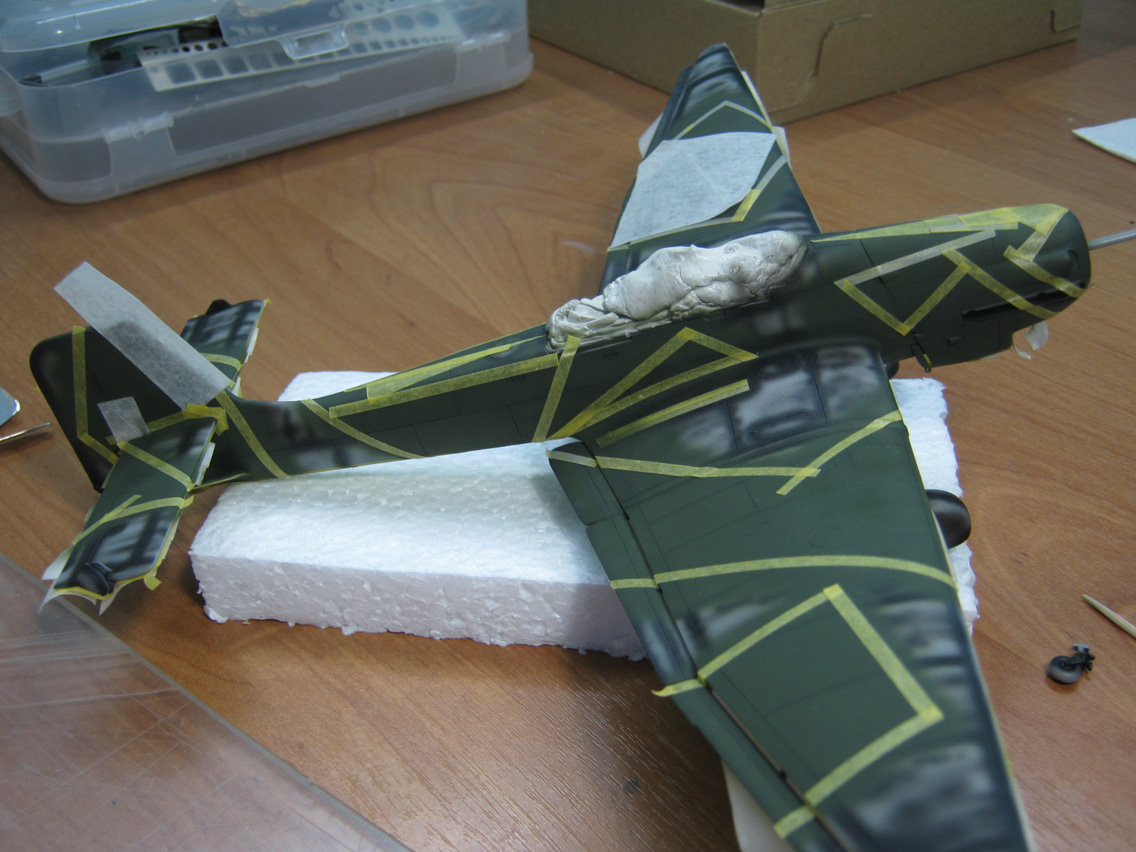

Ещё из процесса
https://forumupload.ru/uploads/0000/0c/51/122/t561895.jpg

0

38

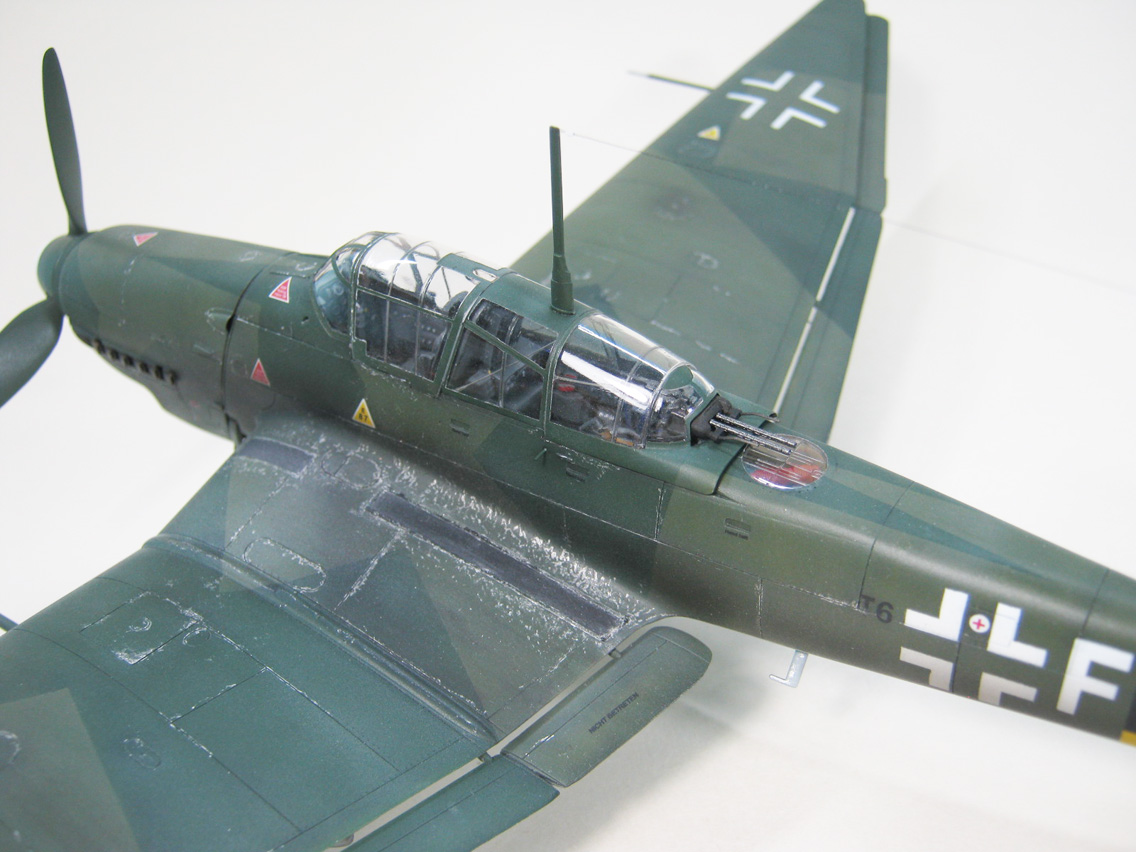

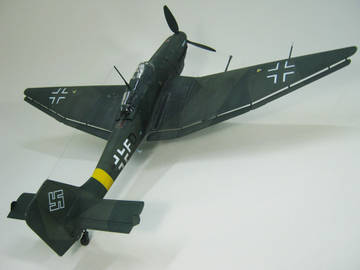

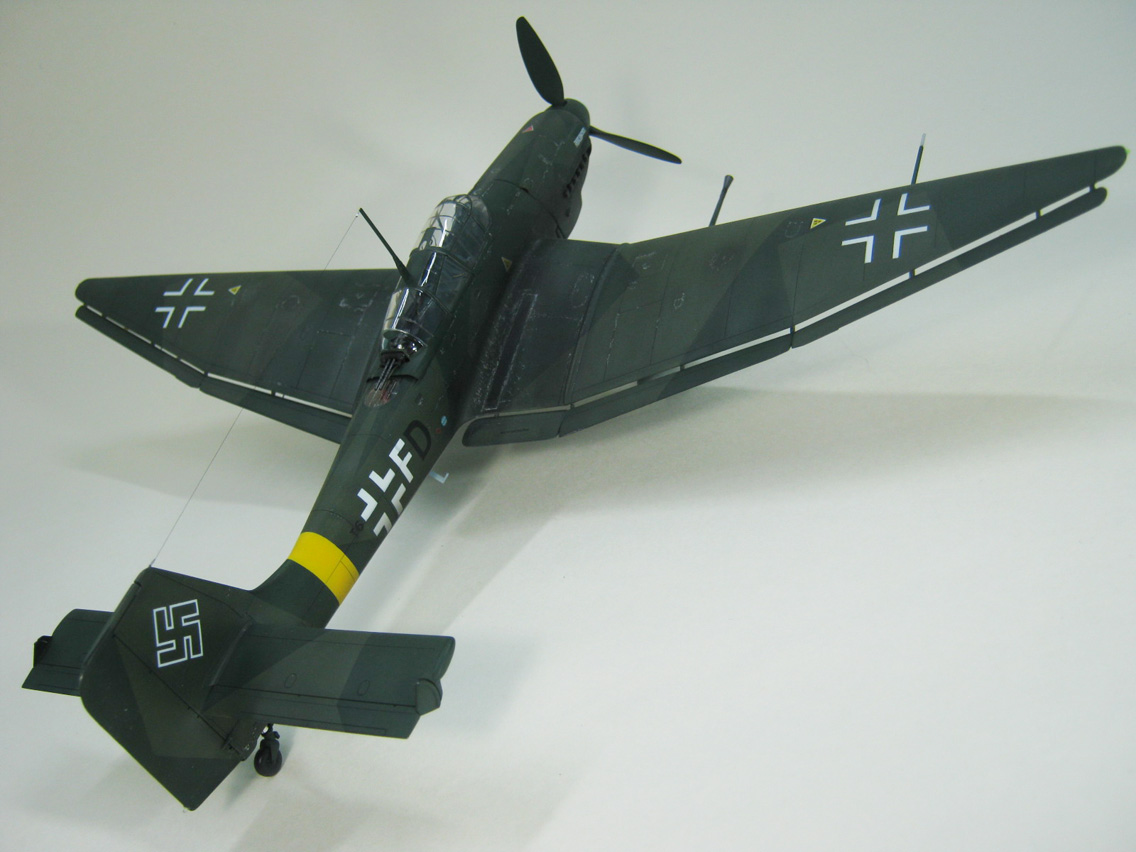

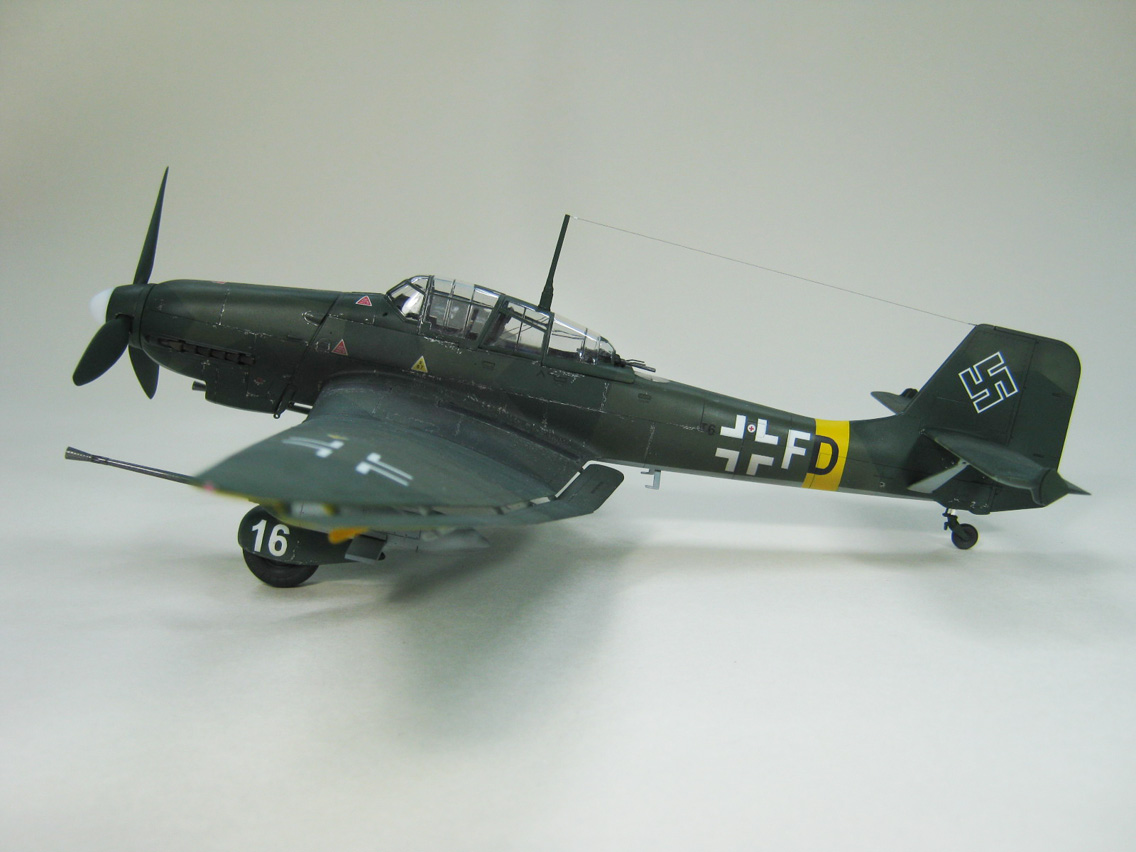

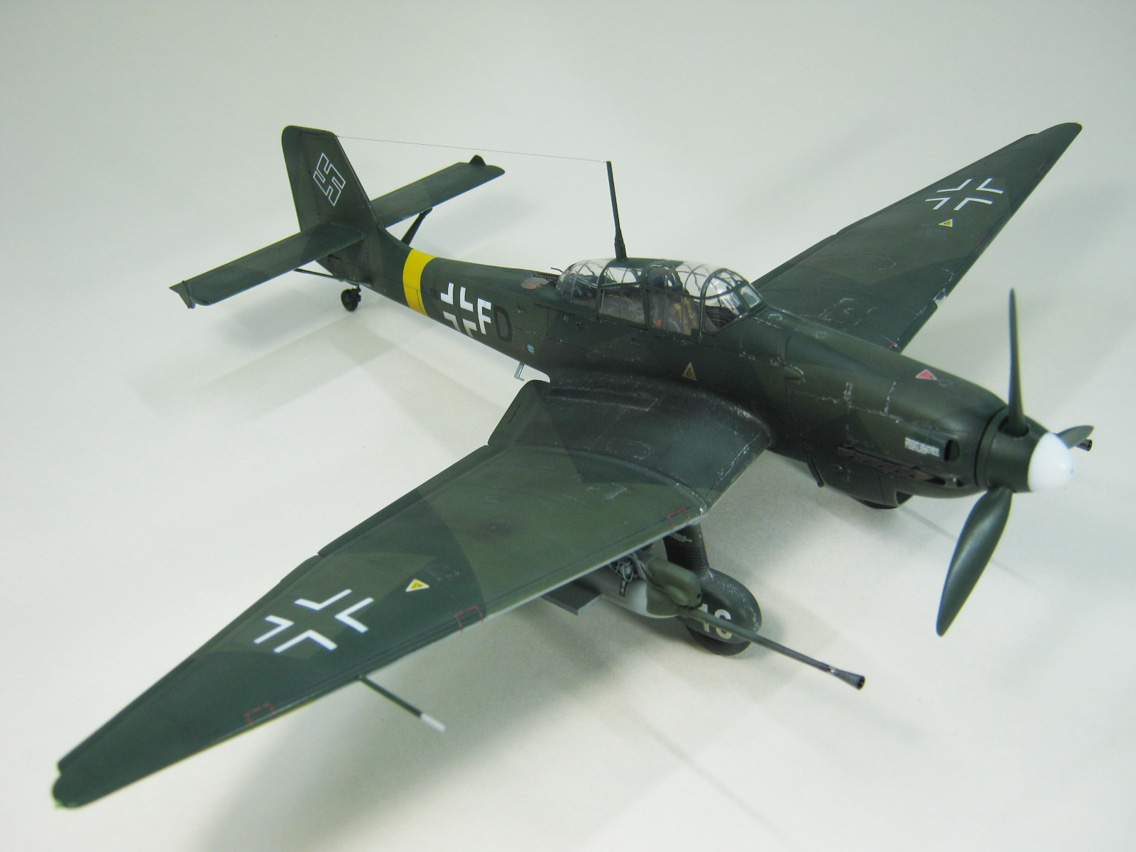

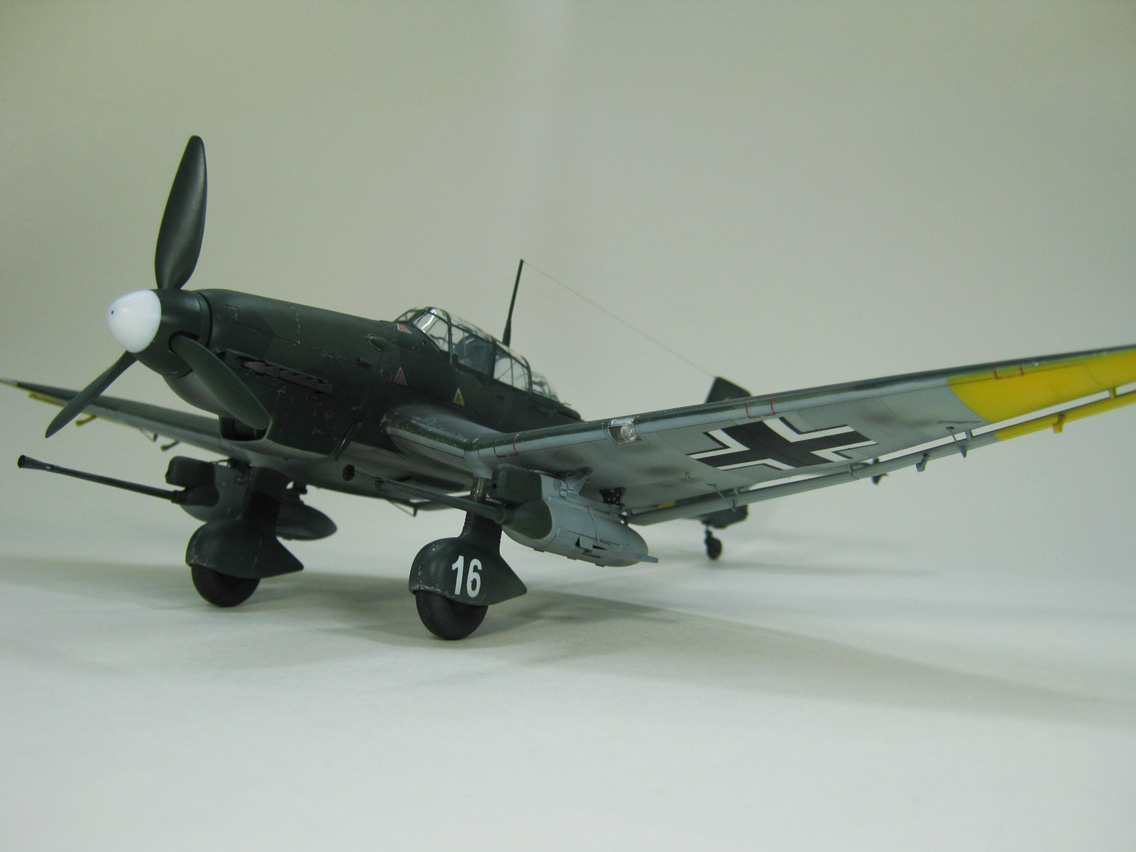

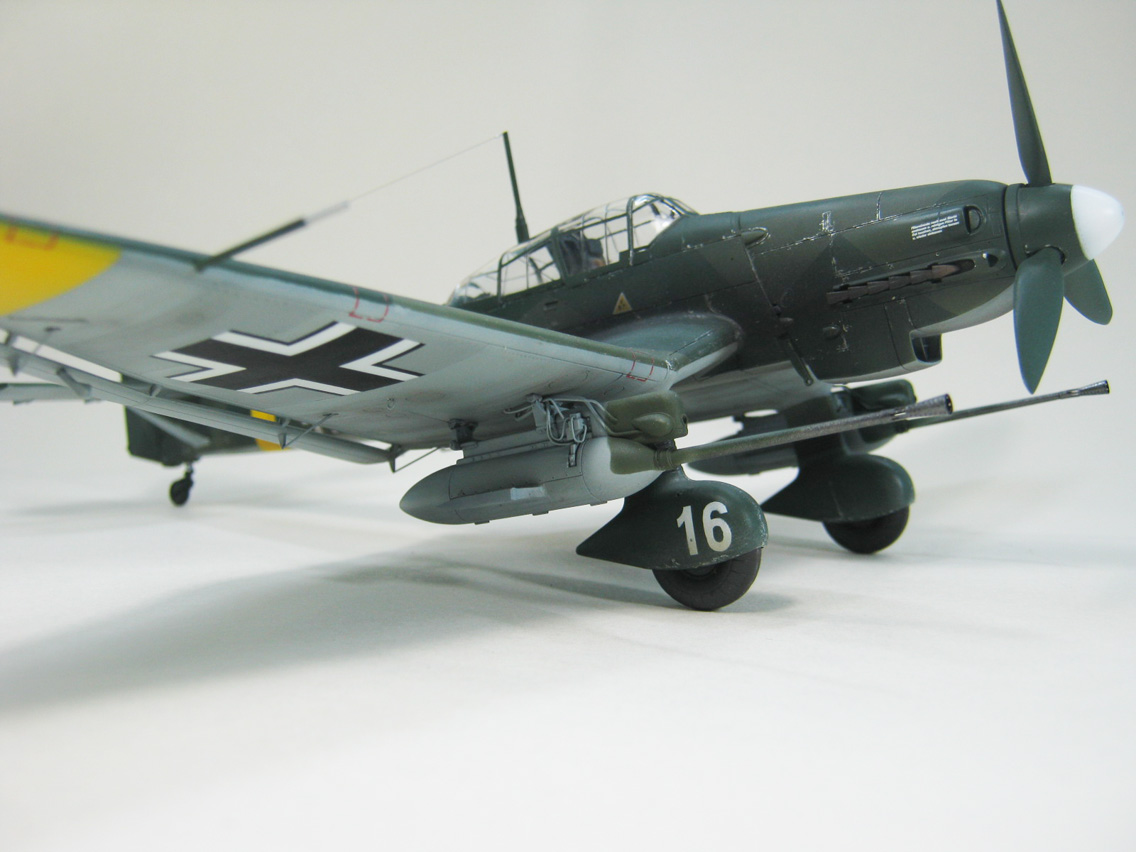

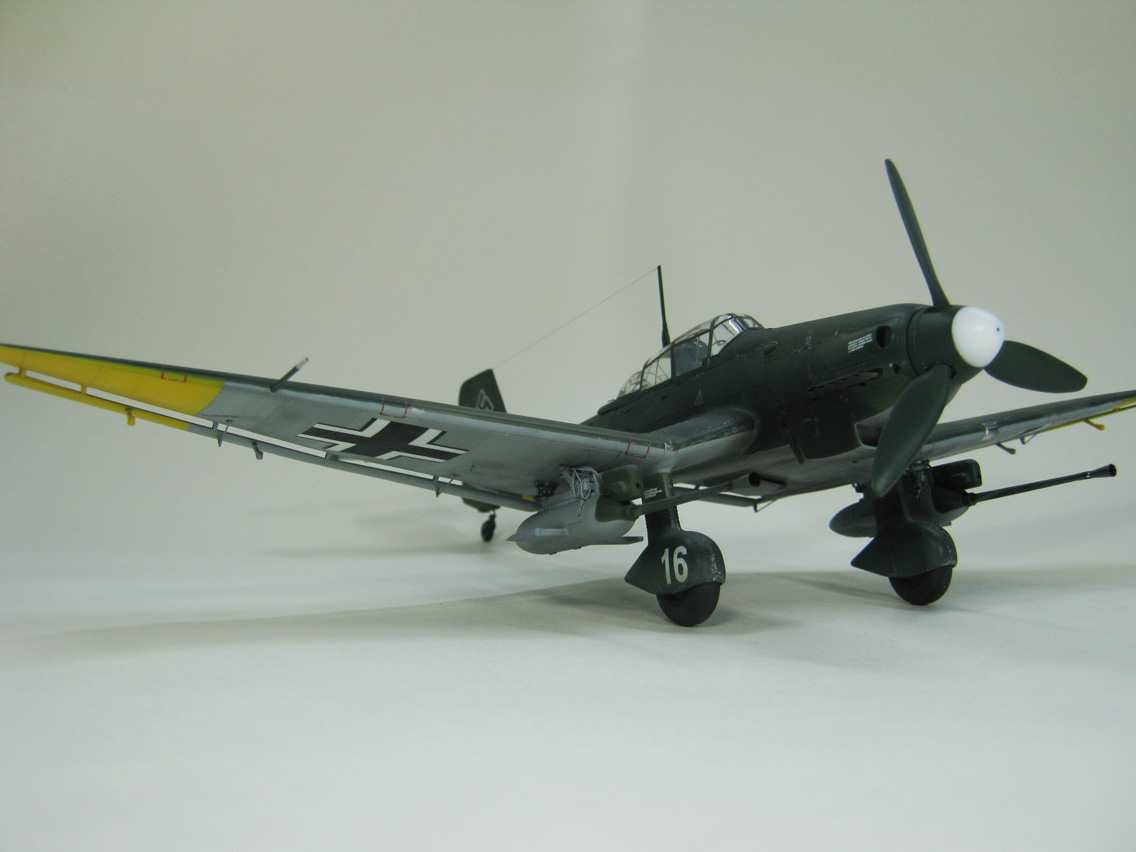

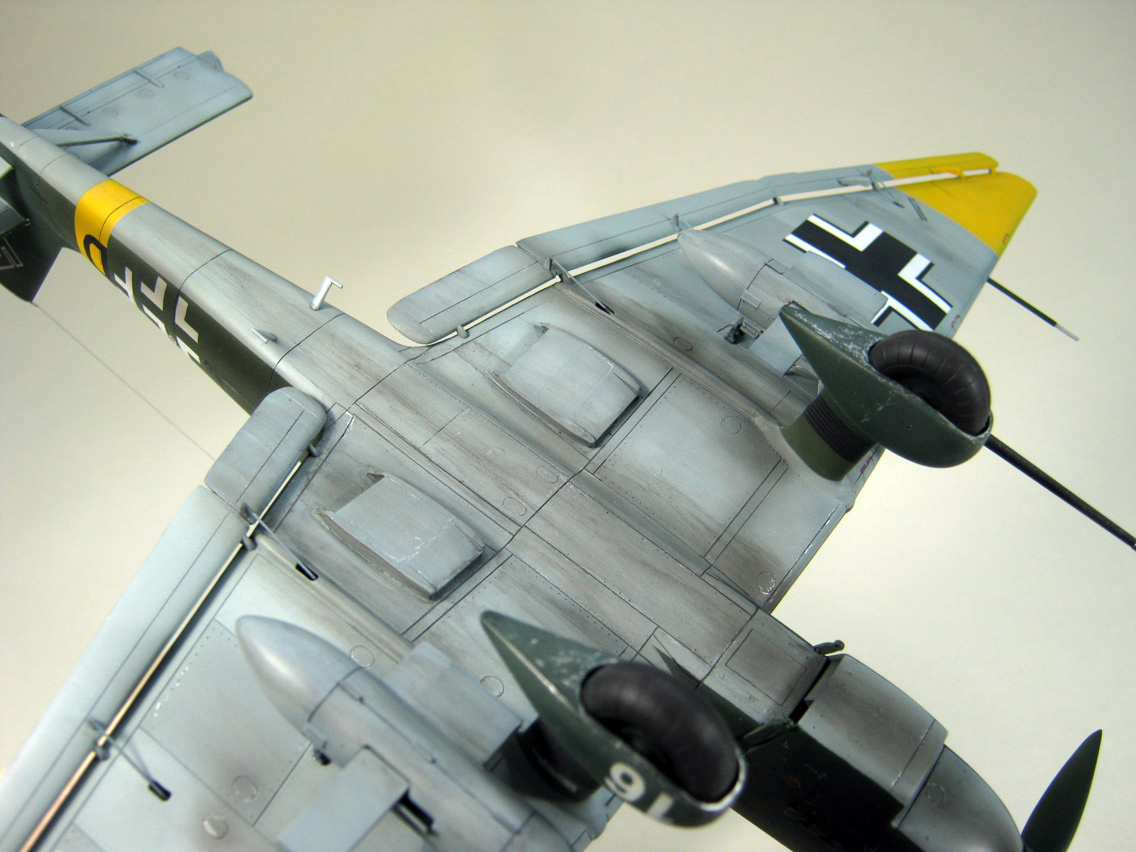

Прототипом послужила Штука из банды Руделя с номером 16 на лапах. Рудель на 17-м летит.
https://forumupload.ru/uploads/0000/0c/51/122/t493601.jpg

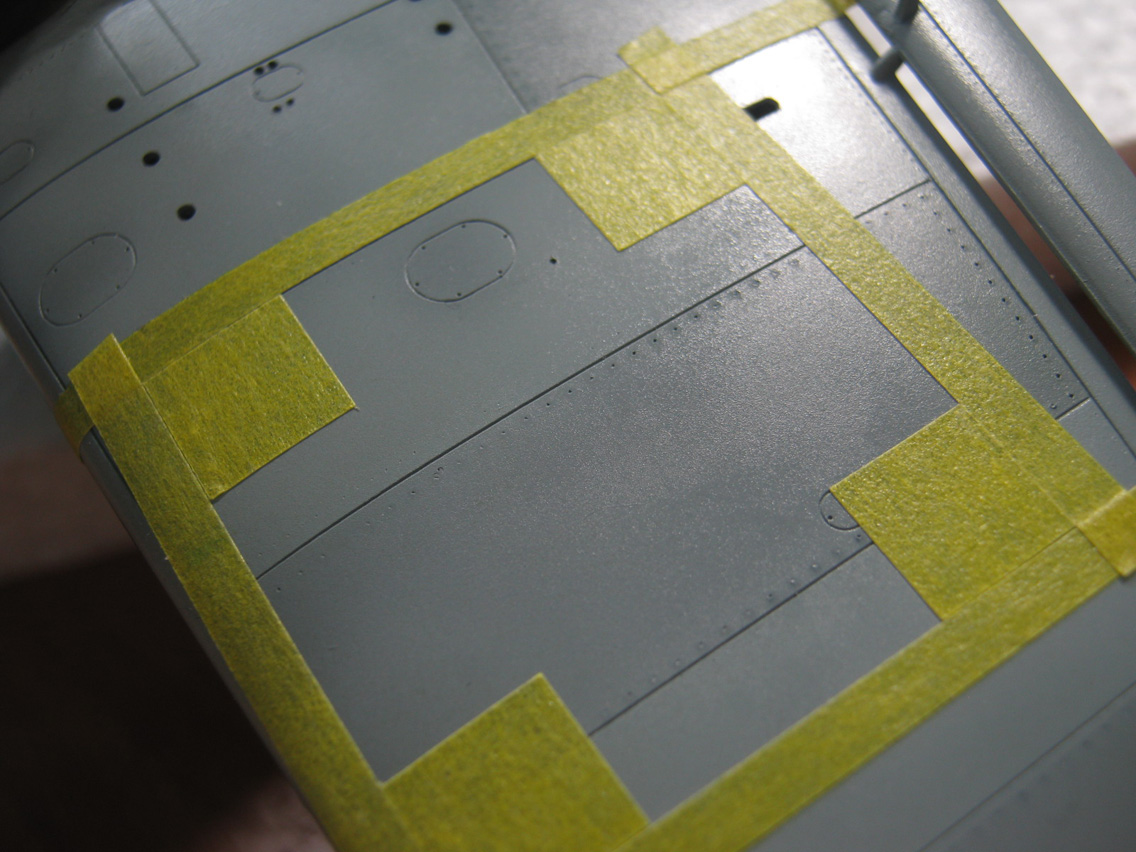

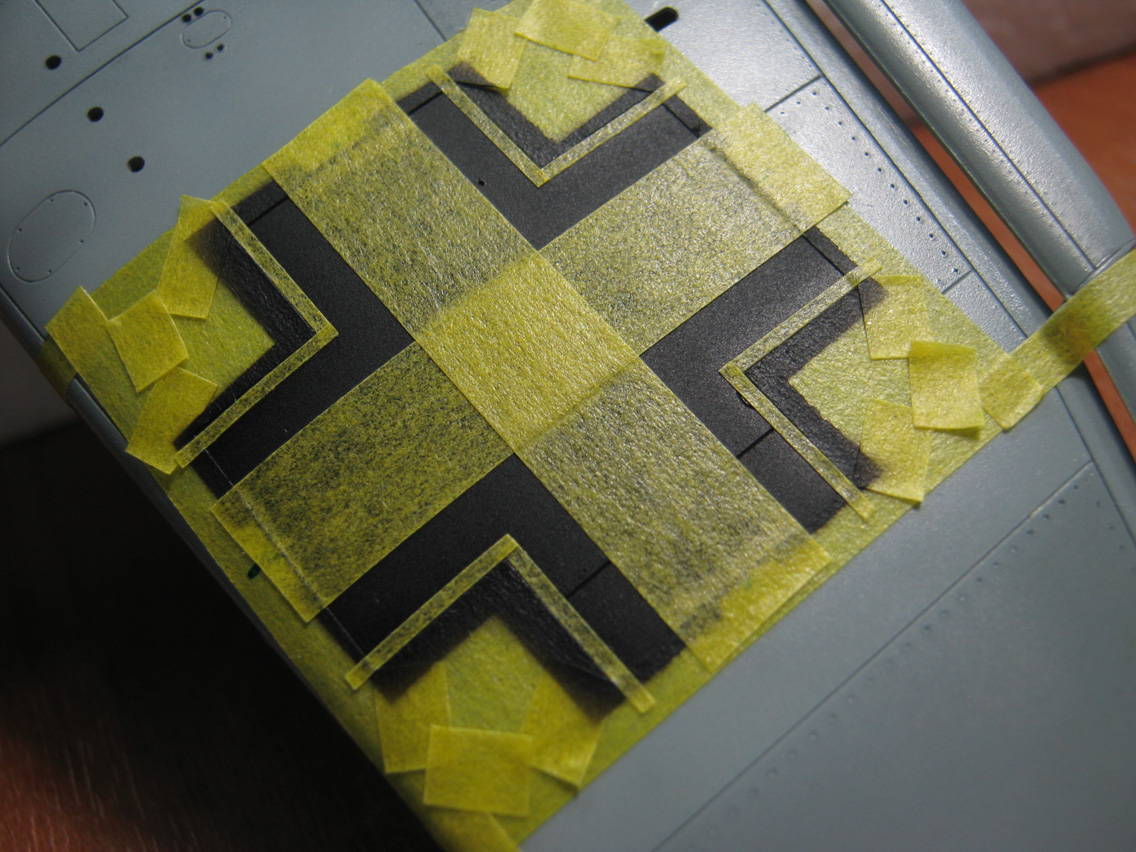

Буквы, кресты, номера по трафаретуhttps://forumupload.ru/uploads/0000/0c/51/122/t254980.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t666428.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t721962.jpg

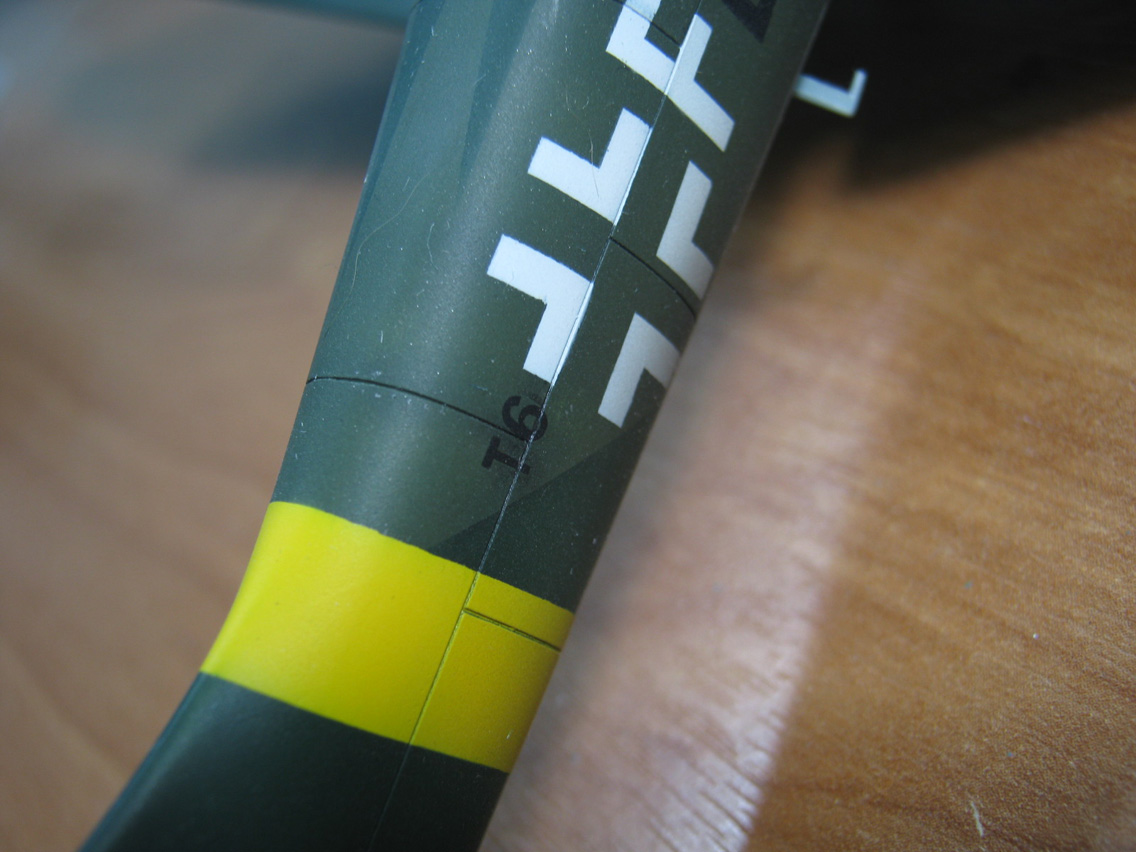

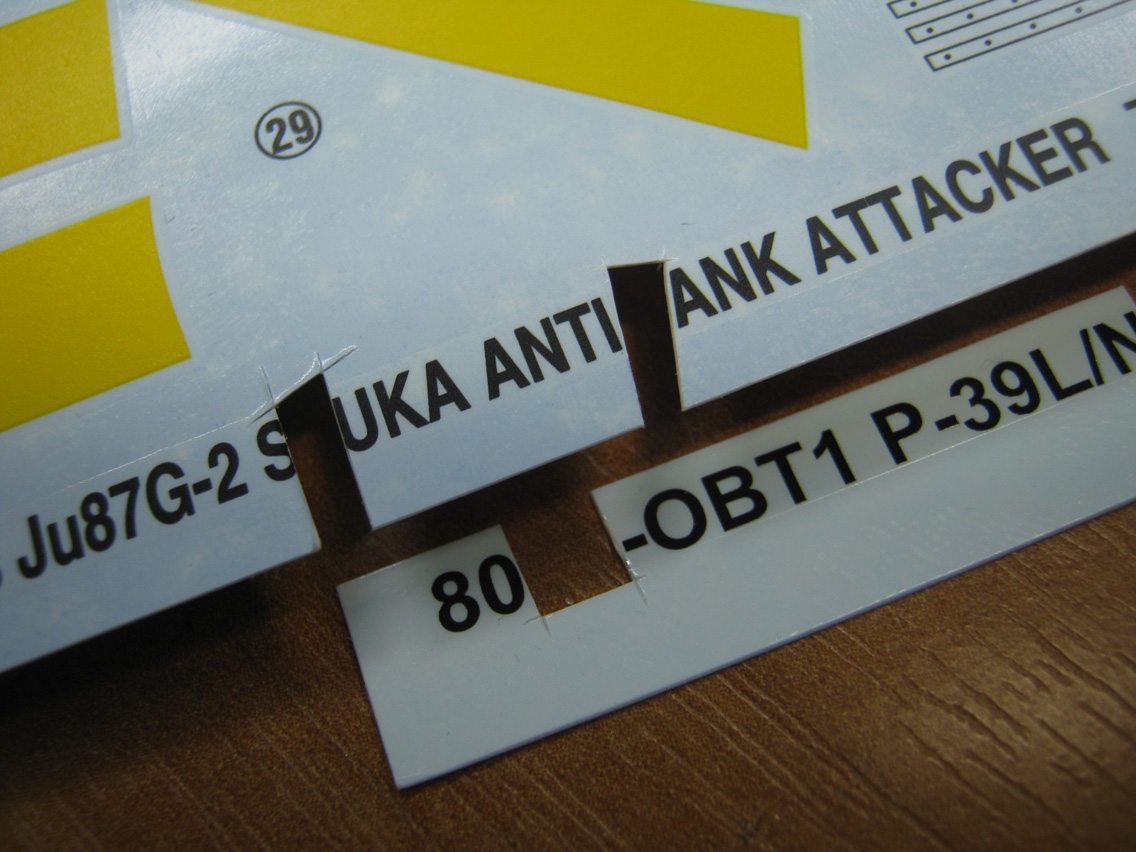

Буковки "Т6" вырезал из надписей на декаляхhttps://forumupload.ru/uploads/0000/0c/51/122/t285217.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t148909.jpg

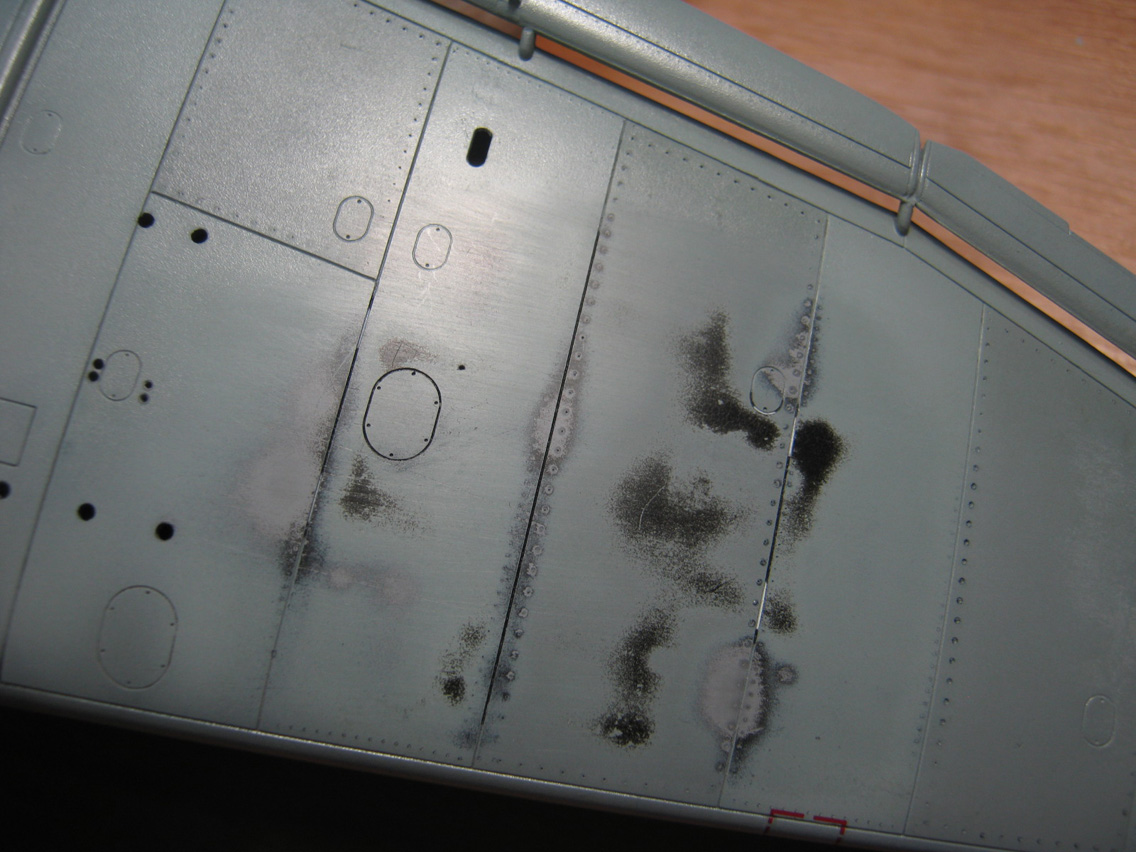

Один крест снизу нарисовал близко к фюзеляжу, перекрашивал
https://forumupload.ru/uploads/0000/0c/51/122/t39903.jpg

Декали в наборе толстые и жёстские по сравнению с тем, с чем сталкивался ранее.
С границами декалек на самоле долго боролся, но всё равно, местами осталось видно.

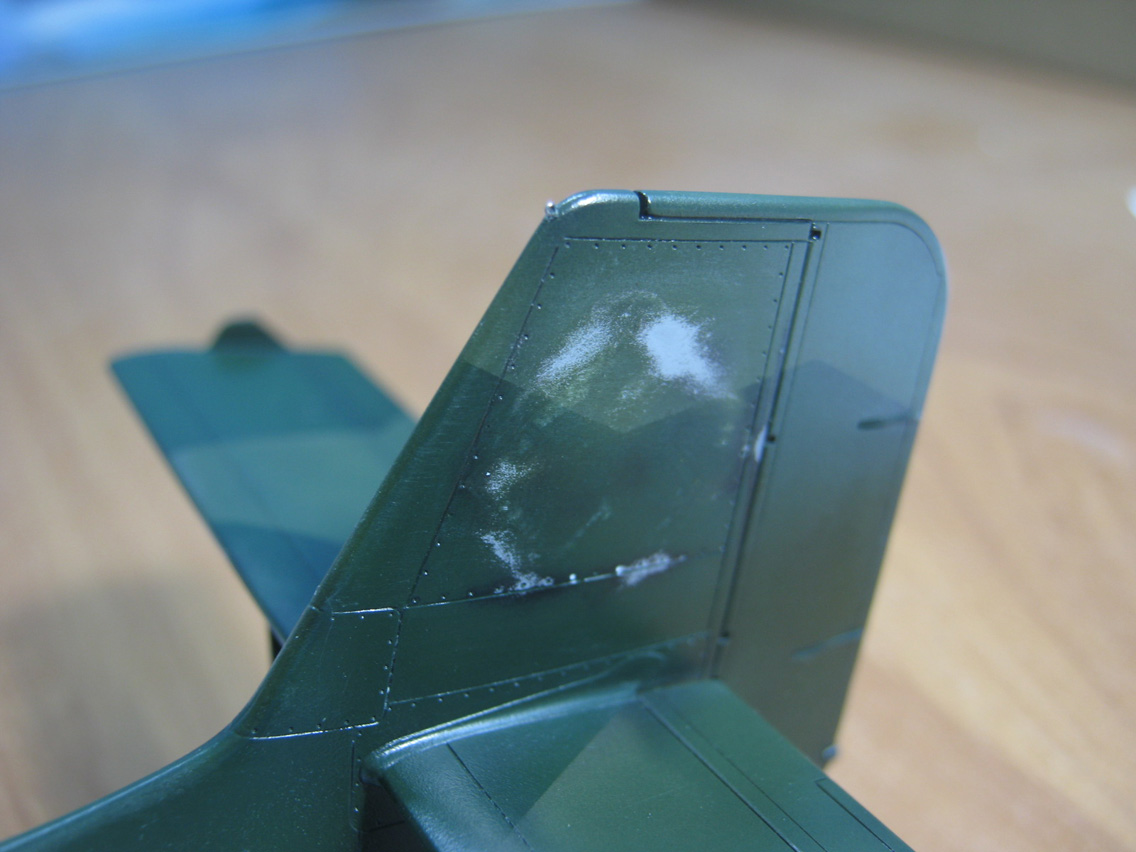

Со свастикой не подружил, хвост перекрашивал. Хорошо, что свастик в декали больше, чем две
https://forumupload.ru/uploads/0000/0c/51/122/t413400.jpg

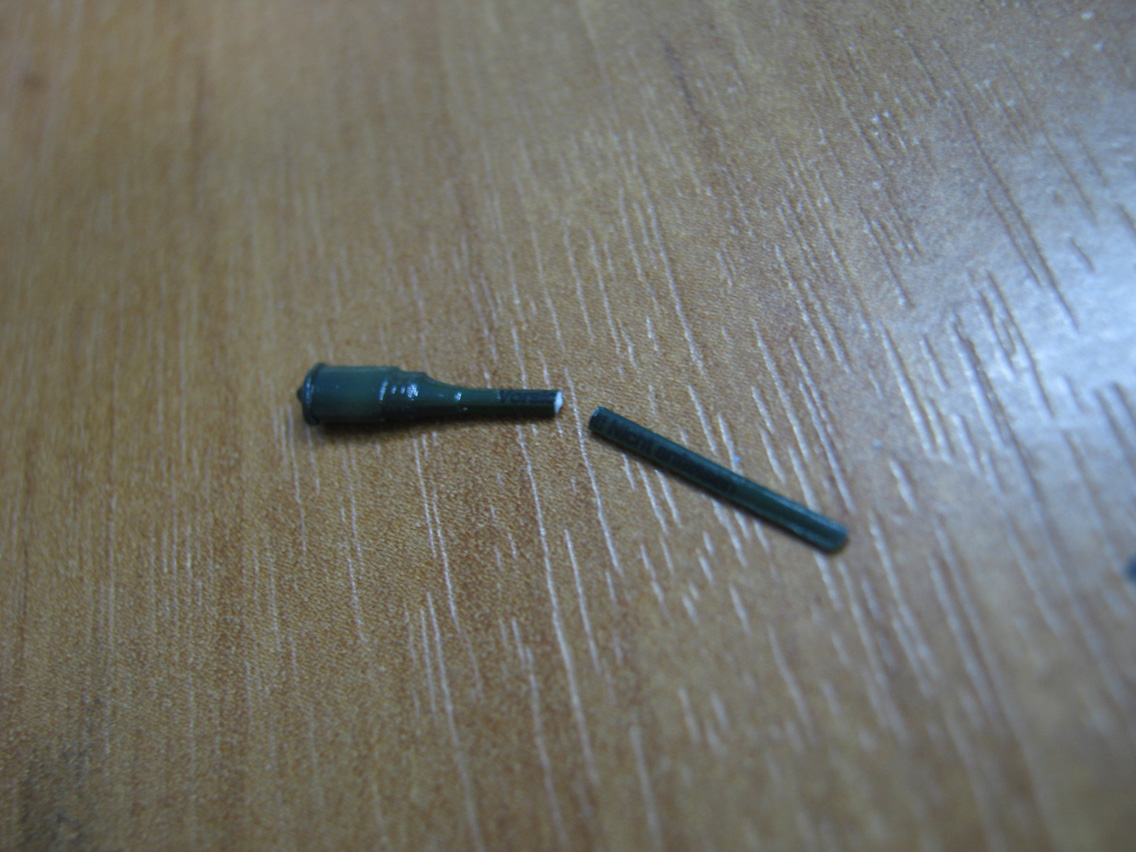

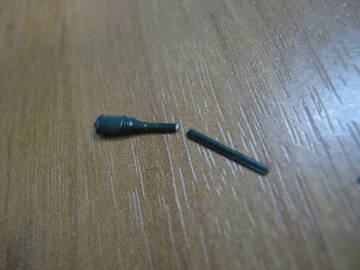

Под конец сломалась как-то стойка антеннки. Думаю, детёныши помогли. Переделал
https://forumupload.ru/uploads/0000/0c/51/122/t212519.jpg

0

39

Ну и ещё колечко на киле, трос антеннки - бантик, АНОшки из цветных зажигалок, шток на хвостовой стойке обкрутил самоклейкой-фольгой, лишние лючки шпаклевал, нужные процарапывал, ещё чё-то, уже не помню)).
Стволы пушек и MG-81Z заказывал отдельно.

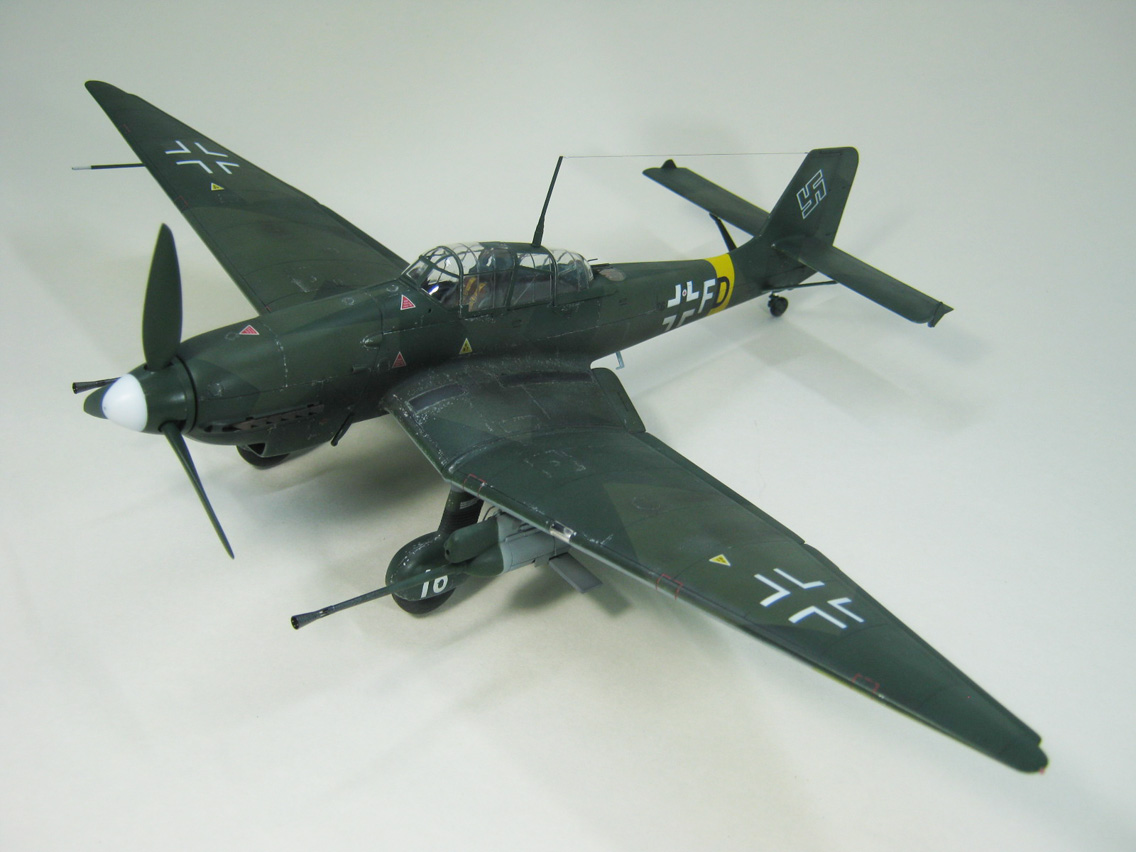

Косячков мелких много, но вот чё вышло
https://forumupload.ru/uploads/0000/0c/51/122/t150892.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t392511.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t817479.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t94880.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t135720.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t636620.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t978181.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t687908.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t46612.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t229134.jpg
https://forumupload.ru/uploads/0000/0c/51/122/t288649.jpg

0

40

15.02.2019
Салют смотрящему.
Закончил Аэрокобру 48-го масштаба от фирмы "Эдуард".
Сборку начал, вдохновившись прочтением книжки Мариинского Евгения Пахомовича  «Я дрался на «Аэрокобре». Собирал очень медленно. То лень, то некогда, то ещё чё-нить. Как обычно, короче.
Доделки все самопальные, только доска приборная и загогулина на передней стойке из фототравления, которое сразу в наборе было.

Отредактировано Dort (2020-09-06 22:30:03)

0


Вы здесь » Сервера ил2, FOX » Железо... и пластик! » Такой самолёт я строю-2
